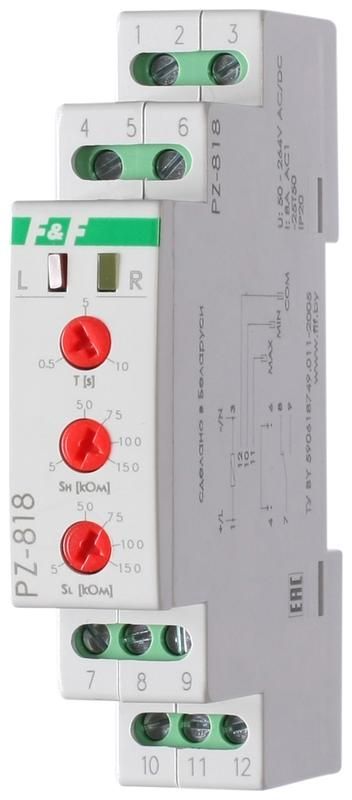

Реле уровня жидкости PZ-818 (двухуровн.; выбор режима работы; раздел. регулир. задержки переключ. по уровням; 1 модуль; датчик в комплекте PZ2 (3шт); монтаж на DIN-рейке) F&F EA08.001.008 Евроавтоматика

Реле контроля уровня жидкости PZ-818 от Евроавтоматика - устройство для автоматического управления насосами и другими нагрузками на основе уровня проводящих жидкостей. Комплектуется трёмя электродами PZ2 и рассчитано на монтаж на DIN-рейке. Подходит для систем водоснабжения, канализации и технологических ёмкостей.

Назначение и область применения

Реле контроля уровня жидкости PZ-818 используется для контроля двух уровней в резервуарах с токопроводящими жидкостями - например, водой, растворами солей, химикатами. Устройство управляет включением и выключением насосов, клапанов или сигнализацией при достижении верхнего и нижнего порогов. Применяется в системах водоснабжения, водоочистки, гидроаккумуляторах, бассейнах, промышленных циркуляционных контурах.

Технические характеристики

• Питание: 50–264 В AC/DC - совместимо с сетью 220 В и широким диапазоном напряжений;
• Коммутируемый ток: 8 А - позволяет управлять двигателями насосов мощностью до ~1.8 кВт при 220 В;
• Тип контактов: 1 НО/НЗ - один переключающий контакт с нормально замкнутым и нормально разомкнутым состоянием;
• Принцип измерения: проводящий (кондуктометрический) - работает через электроды, определяющие наличие жидкости между ними;
• Задержка переключения: 0.5–10 сек - можно настроить отдельно для верхнего и нижнего уровней, чтобы исключить ложные срабатывания от волн или пузырьков;
• Индикация: светодиодная - показывает состояние устройства и текущий уровень;
• Защита: IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли - требует установки внутри корпуса или шкафа;
• Монтаж: на DIN-рейку 35 мм - занимает один модуль; легко интегрируется в распределительные щиты;
• Температура эксплуатации: от –25C до +50C - подходит для помещений с умеренным климатом (климатическое исполнение УХЛ4);
• Электроды: комплект из 3 шт. PZ2 - используются для формирования двух уровней и общего заземления.

Совместимость и монтаж

Реле контроля уровня жидкости PZ-818 совместимо с любыми электродами типа PZ2. Монтаж выполняется на стандартную DIN-рейку. Электроды PZ2 крепятся в резервуаре болтами или фланцами - важно обеспечить герметичность и надёжный контакт с жидкостью. Каждый электрод подключается к соответствующему разъёму на передней панели реле. Общий заземляющий электрод должен находиться ниже минимального уровня жидкости. Перед первым запуском необходимо отрегулировать время задержки для каждого уровня - это предотвращает ложные срабатывания при колебаниях поверхности.

Безопасность и стандарты

Реле контроля уровня жидкости PZ-818 соответствует директивам ЕС 2014/30/EU (EMC) и 2014/35/EU (низковольтное оборудование). Устройство прошло проверку на электромагнитную совместимость и безопасность при работе в бытовых и промышленных условиях. Не предназначен для взрывоопасных сред.

Преимущества

• Раздельная настройка задержек для верхнего и нижнего уровней - снижает риск частых включений насоса;
• Поддержка переменного и постоянного тока - универсальное решение для различных типов систем;
• Яркая световая индикация - позволяет оперативно диагностировать состояние системы без дополнительных приборов;
• Комплексная поставка с тремя электродами PZ2 - не требуется докупать датчики отдельно;
• Минимальная глубина установки - всего один модуль DIN, экономит место в щите.

Ограничения применения

• Не работает с неэлектропроводными жидкостями - масло, дизельное топливо, спирты, дистиллированная вода не будут регистрироваться;
• IP20 не допускает воздействия воды или влаги - нельзя устанавливать вне закрытого шкафа или в помещениях с высокой влажностью без защиты;
• Требует наличия металлического корпуса резервуара или заземляющего электрода - без него сигнал будет некорректным;
• Чувствительно к накипи и осадкам на электродах - периодическая очистка обязательна;
• Не рекомендовано применение в системах с сильно агрессивными жидкостями - возможна коррозия электродов.

Примеры использования

• Автоматический контроль уровня воды в баке водонапорной башни - включение насоса при низком уровне, отключение при максимальном;
• Управление насосом в системе рециркуляции теплоносителя - предотвращение сухого хода;
• Контроль уровня сточных вод в приёмной камере - включение насоса при достижении верхнего порога;
• Система аварийной сигнализации при утечке в емкости с химическим раствором - срабатывание при падении уровня ниже минимума.

Практические советы

• Выбирайте расположение электродов так, чтобы нижний был выше дна на 5–10 см - это исключит срабатывание от осадка;
• Проверьте проводимость жидкости мультиметром перед установкой - удельное сопротивление должно быть менее 100 кОм·см;
• Настройте задержку срабатывания не меньше 2–3 сек - особенно если в резервуаре есть перемешивание или волны;
• Обязательно заземлите корпус резервуара и подключите заземляющий электрод PZ2 - без этого реле не будет работать;
• Очищайте электроды каждые 1–3 месяца - накипь и грязь нарушают контакт и вызывают отказы;
• Если система работает на постоянном токе - соблюдайте полярность подключения электродов согласно схеме на корпусе реле.
