Реле уровня PZ-832 (без датчиков 4-х уровневый контроль аварийных макс. и мин. уровней монтаж на DIN-рейке 35мм 230В AC 2х8А + 2х16А 2перекл. 2НО IP20) F&F EA08.001.012 Евроавтоматика

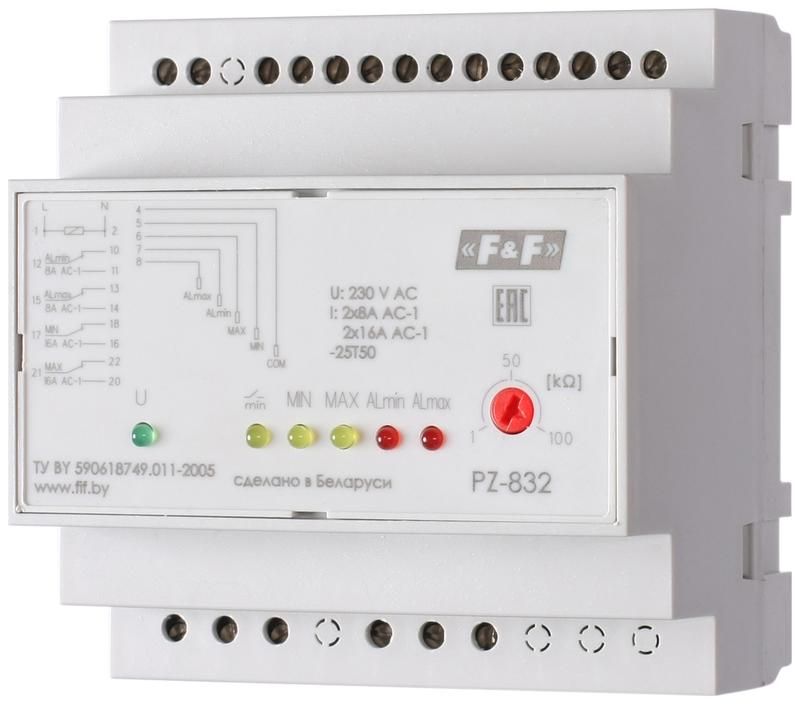

Реле контроля уровня PZ-832 от Евроавтоматика - устройство для автоматического управления насосными системами по сигналам от электродов, установленных в резервуаре. Монтируется на DIN-рейку, работает от сети 230 В AC и контролирует четыре уровня: два аварийных верхних и два нижних. Без внешних датчиков - требует подключения проводящих жидкостей через электроды.

Назначение и область применения

Реле контроля уровня PZ-832 используется для контроля уровня токопроводящих жидкостей - воды, растворов, масел и других сред с достаточной электропроводностью. Применяется в системах управления насосами: заполнение резервуаров, предотвращение перелива, защита от сухого хода. Подходит для водонапорных башен, канализационных насосных станций, технологических ёмкостей на производствах. Не предназначен для контроля неэлектропроводных жидкостей (например, дизельное топливо, масло) или сыпучих материалов - для них нужны поплавковые или емкостные датчики.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Тип измерения: проводящий (кондуктометрический) - определяет уровень по замыканию цепи между электродами
• Количество выходных контактов: 4 - 2 переключающих (SPDT) и 2 нормально открытых (NO)
• Номинальный ток: 8 А для двух контактов, 16 А для двух других - позволяет управлять насосами различной мощности
• Максимальная задержка срабатывания: 2 секунды - исключает ложные срабатывания при колебаниях уровня
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от влаги и пыли
• Количество модулей DIN: 5 - занимает 90 мм ширины на рейке
• Тип подключения: винтовые зажимы - надёжное соединение для многожильных и одножильных проводов
• Диапазон температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным климатом и повышенной влажностью
• Индикация: цифровое табло - показывает текущий активный уровень (1–4)
• Количество входов для электродов: 5 - используются для подключения четырёх уровней и общего контура

Совместимость и монтаж

Реле контроля уровня PZ-832 устанавливается на стандартную DIN-рейку 35 мм. Подключение выполняется через винтовые клеммы - рекомендуется использовать провода сечением 0,5–2,5 мм2. Для работы требуется подключение пяти электродов: один общий (земляной), остальные - на каждый из четырёх уровней (верхний аварийный, верхний рабочий, нижний рабочий, нижний аварийный). Электроды должны быть изготовлены из corrosion-resistant материала (например, нержавеющая сталь AISI 316L) и правильно расположены внутри резервуара. Обязательно проверьте, что жидкость имеет минимальную проводимость - менее 50 мкСм/см может вызвать некорректную работу.

Безопасность и стандарты

• Соответствует директивам ЕС 2014/30/EU (ЭМС) и 2014/35/EU (низковольтное оборудование)
• Не содержит опасных напряжений на входах - безопасно для обслуживания при отключенном питании
• Защита IP20 требует установки в закрытой распределительной коробке или помещении без воздействия влаги и пыли

Преимущества

• Чёткая логика управления: два порога для каждого уровня - снижают риск ложных срабатываний
• Гибкость коммутации: сочетание переключающих и нормально-открытых контактов позволяет реализовать различные алгоритмы управления
• Цифровая индикация - сразу видно, какой уровень активирован, удобно при диагностике
• Высокая нагрузочная способность: два контакта на 16 А позволяют напрямую управлять мощными насосами без промежуточных реле
• Простота настройки: не требует программирования - всё задаётся физическим подключением электродов

Ограничения применения

• Не работает с неэлектропроводными жидкостями - маслом, бензином, спиртом, дистиллированной водой
• Не подходит для установки во влажных, пыльных или открытых помещениях - IP20 не обеспечивает защиту от брызг и осадков
• Требует регулярной очистки электродов от отложений - особенно при использовании жёсткой воды или агрессивных растворов
• Задержка срабатывания до 2 секунд может быть недопустима в системах, где нужна мгновенная реакция (например, аварийный сливы)
• Не имеет функций диагностики отказов электродов - если один из электродов оборван, реле будет работать некорректно без сигнала об этом

Примеры использования

• Автоматический контроль уровня воды в водонапорной башне: при падении ниже нижнего порога - включается насос, при достижении верхнего - выключается
• Защита канализационного насоса от сухого хода: при уровне ниже аварийного минимума - отключение насоса и подача сигнала тревоги
• Поддержание уровня раствора в технологическом баке: управление двумя насосами - подпитка и слив - по двум рабочим уровням
• Контроль уровня масла в гидросистеме: только если масло имеет достаточную проводимость (обычно не более 10% масел подходят)

Практические советы

• Выбирайте электроды с учётом состава жидкости - для агрессивных сред используйте нержавеющую сталь или титан
• Обеспечьте плотную герметизацию мест прохода электродов в резервуар - чтобы избежать протечек
• Проверяйте проводимость жидкости перед установкой - можно использовать мультиметр в режиме измерения сопротивления
• Не располагайте электроды рядом с движущимися частями оборудования - пузырьки воздуха и механические помехи вызывают ложные срабатывания
• При монтаже на DIN-рейку оставьте свободное место вокруг устройства - для теплоотвода и доступа к клеммам
• Реле PZ-832 от Евроавтоматика совместимо с большинством стандартных электродов - проверьте соответствие типов подключения
