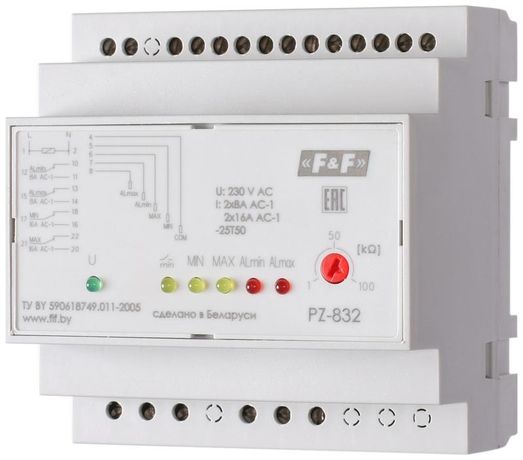

Реле уровня PZ-832 (четырехуровневый контроль аварийных макс. и мин. уровней монтаж на DIN-рейке 35мм 230В AC 2х8А + 2х16А 2перекл. 2НО IP20) F&F EA08.001.005 Евроавтоматика

Реле уровня жидкости четырехуровневый контроль аварийных максимумов и минимумов монтаж на DIN-рейке 35 мм 230 В AC 2х8 А + 2х16 А 2 переключающих + 2 нормально-открытых IP20 от Евроавтоматика предназначено для автоматического управления насосами и сигнализации при достижении критических уровней жидкости в резервуарах. Устройство работает с проводящими средами, имеет гальваническую развязку и легко монтируется на стандартную DIN-рейку.

Назначение и область применения

Реле уровня жидкости используется для контроля и автоматического управления уровнями токопроводящих жидкостей - воды, растворов, масел и других сред с достаточной электропроводностью. Применяется в системах водоснабжения, канализации, водоохлаждения, бассейнов, резервуаров хранения и насосных станций. Обеспечивает защиту от перелива (верхний уровень) и сухого хода (нижний уровень), включая и выключая насосы по сигналам от датчиков.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Тип измерения: проводящий - определение уровня по замыканию между электродами
• Количество контролируемых уровней: четыре (два верхних, два нижних)
• Выходные контакты: 2 переключающих (НО/НЗ) + 2 нормально открытых (НО)
• Номинальный ток контактов: 8 А для переключающих, 16 А для нормально-открытых
• Время задержки срабатывания: 0,5–10 секунд (регулируемое, для предотвращения ложных срабатываний)
• Чувствительность входа: регулируемая (диапазон от «1» до «100») - адаптация под проводимость конкретной жидкости
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, не герметичное исполнение
• Количество модулей DIN: 5
• Рабочая температура: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в помещениях с контролируемой влажностью
• Индикация: светодиодная - показывает состояние каждого уровня
• Гальваническая развязка: да - цепи датчиков отделены от силовой сети

Совместимость и монтаж

Реле уровня жидкости монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы на передней панели. Датчики входят в комплект - они представляют собой металлические электроды, которые устанавливаются внутри резервуара на нужных высотах. Максимальная длина кабеля от датчиков до реле - 50 метров. Клеммы датчиков изолированы от сети 230 В, что исключает риск попадания напряжения на электроды. После установки необходимо выполнить калибровку чувствительности с помощью двух регуляторов на корпусе: «100» - для слабопроводящих жидкостей, «1» - для хорошо проводящих (например, солёной воды).

Безопасность и стандарты

• Соответствует директивам ЕС: 2014/30/EU (ЭМС) и 2014/35/EU (низковольтное оборудование)
• Не предназначен для взрывоопасных зон
• Защита IP20 требует установки в закрытых щитах, защищённых от влаги и пыли

Преимущества

• Четыре уровня контроля в одном устройстве - экономия места и стоимости
• Регулируемая чувствительность позволяет работать с различными жидкостями - от дистиллированной воды до технологических растворов
• Гальваническая развязка повышает безопасность при работе с датчиками
• Длительная задержка срабатывания снижает количество ложных срабатываний при колебаниях уровня
• Светодиодная индикация позволяет оперативно диагностировать текущее состояние всех уровней

Ограничения применения

• Подходит только для токопроводящих жидкостей - не работает с дизельным топливом, маслом, спиртом, бензином
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных или открытых местах без корпуса
• Не рекомендуется для агрессивных сред (концентрированные кислоты, щелочи) - возможна коррозия электродов
• Максимальный ток нагрузки 16 А - не подходит для мощных насосов выше 3,7 кВт при 230 В
• Требуется первоначальная настройка чувствительности - не “вставил и забыл”

Примеры использования

• Автоматический запуск насоса при падении уровня воды в баке и остановка при достижении максимального уровня
• Контроль уровня в системе охлаждения станка - отключение при низком уровне, включение при восполнении
• Система аварийной сигнализации в водонапорной башне - световые индикаторы на пульте управления
• Обслуживание бассейна - управление подачей воды и сливы по двум уровням: минимальному и максимальному

Практические советы

• Перед установкой проверьте проводимость жидкости - если она слишком слабая (например, мягкая вода), используйте положение «100» на регуляторе чувствительности
• При прокладке кабеля датчиков длиной более 20 м используйте экранированный провод и заземлите экран на стороне реле
• Не допускайте оседания отложений на электродах - периодически очищайте их механически
• При использовании нескольких реле на одной линии убедитесь, что все устройства имеют одинаковый тип датчиков и настроены на аналогичную чувствительность
• Проверьте соответствие посадочного диаметра крепления датчиков внутреннему диаметру отверстия в резервуаре - стандартный размер обычно 12–14 мм
