Реле контроля уровня, настраиваемый диапазон чувствительности 5…450кОм, питание 240В AC, выход 1CO 16А, модульное, ширина 35мм, степень защиты IP20 - 72.01.8.240.0002 FINDER 720182400002

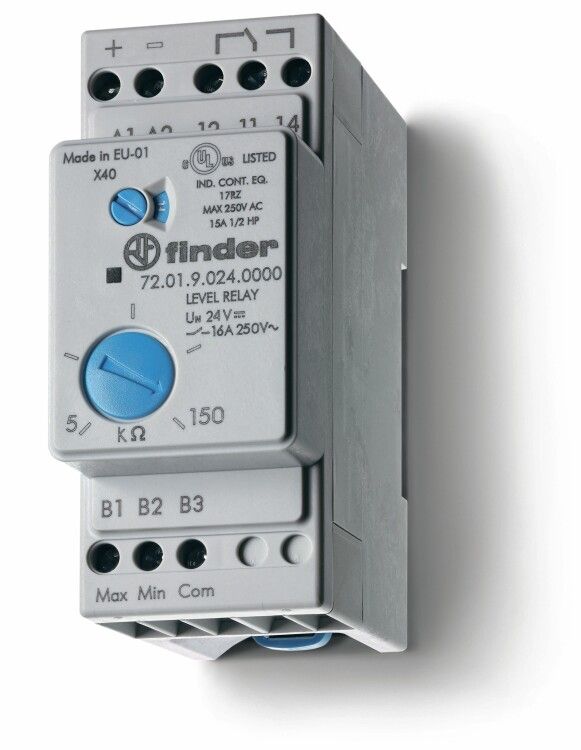

Реле контроля уровня Finder 72.01.8.240.0002 предназначено для автоматического контроля наличия жидкости в ёмкостях по проводимости. Устройство работает с трёхэлектродной системой, имеет настраиваемый порог срабатывания и монтируется на DIN-рейку шириной 35 мм. Подходит для систем аварийного отключения, управления насосами и сигнализации уровней в промышленном оборудовании.

Назначение и область применения

Реле контроля уровня Finder 72.01.8.240.0002 определяет наличие или отсутствие жидкости в резервуаре через измерение электрической проводимости между тремя электродами. Когда уровень жидкости достигает заданной точки, реле переключает контакт и управляет внешним устройством - например, включает/выключает насос, даёт сигнал тревоги или останавливает оборудование.

Область применения: системы водоснабжения, канализации, технологические линии с жидкими средами, баки для химических растворов, системы охлаждения, емкости в пищевой и фармацевтической промышленности.

Технические характеристики

• Напряжение питания: 240 В переменного тока (AC)
• Коммутируемый ток: до 16 А (один переключающий контакт 1CO)
• Диапазон регулировки чувствительности: 5–450 кОм - позволяет настроить реакцию на разную проводимость жидкостей (от чистой воды до слабых растворов)
• Задержка срабатывания: 0,5–7 секунд - предотвращает ложные срабатывания при колебаниях уровня или пузырьках воздуха
• Количество электродов: три - один общий, два для установки верхнего и нижнего порогов
• Тип подключения: винтовые зажимы - надёжное и простое подключение проводов
• Материал корпуса: пластик - устойчив к воздействию окружающей среды, не проводит ток
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от влаги и пыли
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным климатом, температурой от −25C до +40C
• Ширина модуля: 35 мм - совместим с стандартными DIN-рейками

Совместимость и монтаж

Реле контроля уровня Finder 72.01.8.240.0002 монтируется на DIN-рейку типа TS35. Для работы требуется подключение трёх электродов, которые устанавливаются внутри резервуара на нужных уровнях. Электроды должны быть изготовлены из материалов, устойчивых к коррозии (например, нержавеющая сталь, титан, графит).

Подключение питания - к клеммам L/N (240 В AC). Выходной контакт (1CO) коммутирует нагрузку - например, катушку другого реле, насос или световой индикатор. Максимальная мощность нагрузки - 3840 Вт при 240 В (16 А × 240 В).

Не требует внешних преобразователей или дополнительных блоков питания. Все настройки выполняются встроенными потенциометрами.

Безопасность и стандарты

Реле соответствует европейским нормам:

• EN 60669-1 - требования к выключателям бытового и аналогичного назначения
• EN 60669-2-1 - специальные требования к выключателям для реле и контроллеров

Изделие прошло проверку на безопасность при работе с сетью 240 В и коммутацией токов до 16 А. Однако из-за степени защиты IP20 не допускается использование во влажных, запылённых или открытых условиях без дополнительной защиты корпуса.

Преимущества

• Настройка порога срабатывания в широком диапазоне (5–450 кОм) - подходит для различных жидкостей, включая слабо проводящие растворы
• Встроенная задержка срабатывания - снижает количество ложных срабатываний
• Модульная конструкция 35 мм - легко интегрируется в распределительные щиты
• Простое винтовое подключение - не требует специальных инструментов
• Один контакт 1CO - достаточен для базового управления, не перегружает схему

Ограничения применения

• Не применяется в средах с высокой влажностью, брызгами или паром - IP20 не обеспечивает защиту от воды
• Не подходит для агрессивных химикатов без защиты электродов - материал электродов должен выбираться отдельно
• Требует постоянного контакта электродов с жидкостью - не работает при наличии воздушных пробок или пены
• Не предназначен для взрывоопасных зон - отсутствует сертификация Ex
• Не используется с диэлектриками (нефтепродукты, масла, спирты) - они не проводят ток

Примеры использования

• Автоматическое включение насоса при падении уровня воды в баке и отключение при достижении верхнего порога
• Сигнализация низкого уровня охлаждающей жидкости в теплообменнике
• Остановка конвейера при исчезновении жидкости в мойке деталей
• Контроль уровня моющего раствора в промывочных машинах

Практические советы

• Выбирайте электроды по типу жидкости: для воды - нержавеющая сталь; для агрессивных сред - титан или покрытые электроды
• При настройке начинайте с максимального значения (450 кОм) и постепенно уменьшайте - так легче найти точку срабатывания
• Убедитесь, что электроды не касаются стенок резервуара - это вызывает ложные срабатывания
• Проверьте проводимость вашей жидкости заранее - если она ниже 5 кОм, реле будет работать постоянно; выше 450 кОм - не сработает вообще
• Для длительной эксплуатации рекомендуется периодически очищать электроды от осадка и известкового налёта
• При использовании в щитах с другими модулями соблюдайте минимальный зазор - реле греется при нагрузке 16 А
