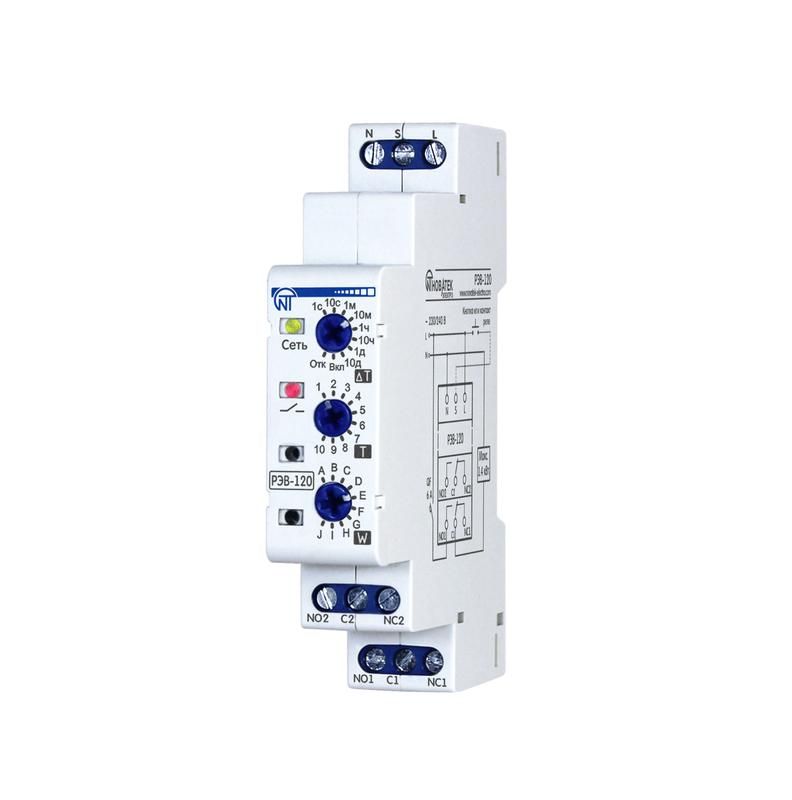

Реле времени РЭВ 120 230/240В НовАтек-Электро 3425601120

Реле времени РЭВ-120 230/240В от Новатек-Электро - компактное устройство с однотактной коммутацией, предназначенное для точного управления временными циклами в автоматических системах. Артикул 3425601120 подходит для установки на DIN-рейку и работает в широком диапазоне температур.

Назначение и область применения

Реле времени РЭВ-120 230/240В используется для автоматического включения и выключения нагрузки с заданной задержкой. Подходит для задач, где важно точно контролировать временные интервалы: запуск оборудования после паузы, продление работы вентилятора после отключения двигателя, периодические циклы освещения или насосов. Устройство применяется в промышленном оборудовании, системах вентиляции, бытовой автоматизации и на линиях производства.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Количество модулей DIN: 1 (компактный корпус)
• Диапазон времени: от 0,1 секунды до 240 часов (864 000 секунд)
• Коммутируемый ток: до 5 А
• Номинальная мощность: 0,05 кВА
• Количество переключающих контактов: 2 (NO + NC)
• Функции: задержка при включении, задержка при отключении, генерация импульсов
• Индикация: светодиодный цифровой дисплей для настройки и отображения времени
• Подключение: винтовые зажимы
• Степень защиты: IP40 / IP20 (защита от прикосновений и крупных частиц, но не от воды)
• Диапазон рабочих температур: от -35 C до +55 C
• Климатическое исполнение: УХЛ3.1 (для умеренного и холодного климата, в помещениях)
• Дистанционное управление: возможно (через внешние сигналы)

Совместимость и монтаж

Реле времени РЭВ-120 230/240В монтируется на стандартную DIN-рейку 35 мм. Для подключения используются винтовые клеммы - провода зачищаются на 6–8 мм, затяжка должна быть надежной, но без излишнего усилия. Кабель сечением до 2,5 мм2 рекомендован. Устройство совместимо с большинством шкафов управления, где есть место для одного модуля. Обязательно проверьте соответствие напряжения сети 230 В - подключение к 110 В или постоянному току невозможно.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств класса I. Защита IP40 предотвращает случайное прикосновение к токоведущим частям и попадание предметов более 1 мм. Отсутствует защита от брызг и влаги - не используйте в сырых или открытых местах. Климатическое исполнение УХЛ3.1 гарантирует работу в неотапливаемых помещениях при низких температурах, но не в условиях конденсации.

Преимущества

• Широкий диапазон настроек - от долей секунды до нескольких дней
• Гибкая функциональность: три режима работы в одном устройстве
• Цифровой дисплей позволяет легко видеть текущее время и настраивать параметры
• Малый размер - занимает всего один модуль на DIN-рейке
• Возможность дистанционного управления расширяет возможности интеграции в системы автоматизации

Ограничения применения

• Не предназначено для работы во влажной среде - IP40 не обеспечивает защиту от воды
• Запрещена работа при напряжении ниже 200 В или выше 250 В - возможны сбои или выход из строя
• Не подходит для высокочастотных переключений - максимальная частота не указана, но длительная коммутация чаще 10 раз в минуту снижает срок службы
• Не имеет механической автономии - требует постоянного питания для сохранения настроек
• Не рассчитано на прямую коммутацию двигателей мощностью более 1,1 кВт (при cosφ=0,8)

Примеры использования

• Вытяжка в туалете включается при открывании двери и продолжает работать 5 минут после закрывания
• Насос в системе орошения включается каждые 2 часа на 10 минут
• Обогреватель включается за 30 минут до начала рабочего дня и отключается через час после окончания
• Сигнализация подает импульс 1 секунда каждые 10 минут для тестирования работоспособности

Практические советы

• Перед первым использованием сбросьте все настройки - устройство может хранить данные из прошлой установки
• При работе в условиях низких температур (-30...-35C) дождитесь прогрева устройства перед первой настройкой
• Для долговечности не нагружайте контакты ближе чем к 80% от максимума (не более 4 А)
• При монтаже рядом с силовым оборудованием соблюдайте минимальный зазор 5 см - помехи могут влиять на работу цифрового таймера
• Настройка времени осуществляется кнопками на лицевой панели - инструкция по шагам доступна в документации производителя
• Проверяйте правильность полярности при подключении - хотя устройство AC, неправильное соединение может повредить внутреннюю схему
