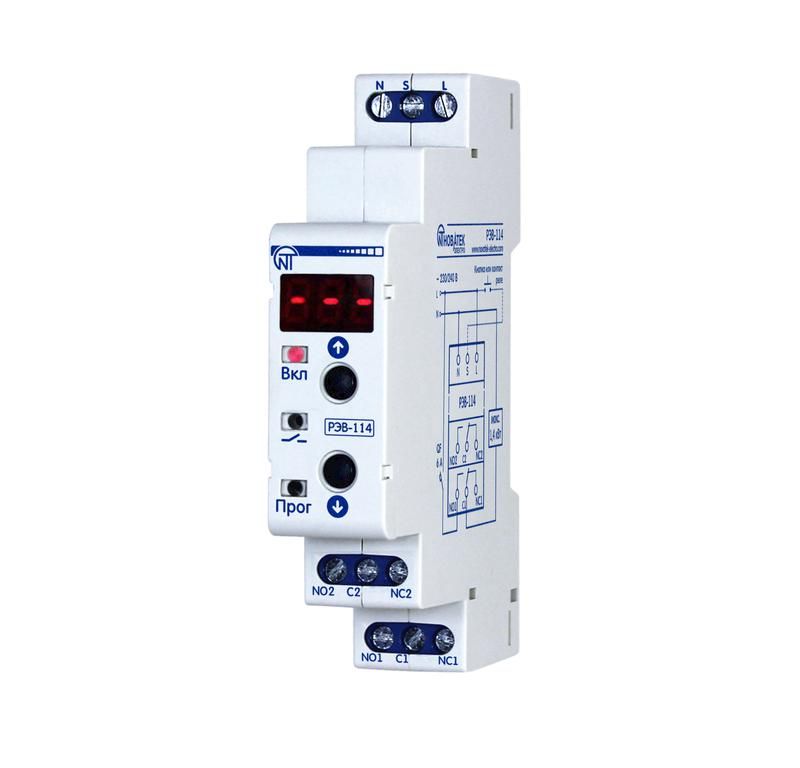

Реле времени одномодульное РЭВ-114 от НовАтек-Электро - компактное устройство для точного управления временными циклами в автоматических системах. Подходит для установки на DIN-рейку, работает от сети 230 В и обеспечивает гибкую настройку задержек включения и выключения. Артикул 3425601114.

Назначение и область применения

Реле времени одномодульное РЭВ-114 используется для автоматического включения и отключения электроприборов с заданной задержкой. Применяется там, где важно точно контролировать время работы оборудования: системы вентиляции, освещения, насосов, нагревательных элементов, конвейеров и других устройств с периодическими циклами.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток: до 5 А
• Номинальная мощность: 0,05 кВА
• Диапазон временных задержек: от 0,1 секунды до 864 000 секунд (10 дней)
• Количество модулей DIN: 1
• Количество контактов: 2 (один нормально открытый, один нормально закрытый)
• Способ подключения: винтовые зажимы
• Индикация: светодиодный цифровой дисплей для отображения текущего времени и режима
• Степень защиты: IP40 / IP20 - защищён от доступа пальцев и твердых предметов >1 мм, но не от воды
• Диапазон рабочих температур: от -35 C до +55 C
• Климатическое исполнение: УХЛ3.1 - рассчитано на умеренный и холодный климат с возможностью эксплуатации в неотапливаемых помещениях
• Род тока: переменный (AC)
• Функции: задержка при включении, задержка при отключении, формирование импульса
• Дистанционное управление: возможно (через внешние сигналы)

Совместимость и монтаж

Реле времени РЭВ-114 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - провода зачищаются на 6–8 мм и затягиваются отверткой. Кабель сечением до 2,5 мм2 рекомендован для надёжного соединения. Устройство совместимо с любыми нагрузками до 5 А, работающими от сети 230 В AC. Не требует дополнительного питания - питание берётся из коммутируемой цепи.

Безопасность и стандарты

Реле времени РЭВ-114 соответствует требованиям безопасности для бытовых и промышленных устройств класса I. Защита IP40 предотвращает случайный контакт с токоведущими частями, но не обеспечивает герметичность - не применяйте в условиях повышенной влажности, пыли или прямого попадания воды. Максимальная температура окружающей среды +55 C - не допускайте перегрева в замкнутых щитках без вентиляции.

Преимущества

• Гибкая программируемость: можно задать как задержку перед включением, так и после отключения
• Поддержка импульсного режима - полезно для кратковременного включения (например, запуск двигателя)
• Цифровой дисплей позволяет легко видеть установленное время и ход отсчёта
• Малый габарит - занимает всего один модуль на DIN-рейке
• Возможность дистанционного управления расширяет возможности интеграции в сложные системы автоматизации

Ограничения применения

• Не предназначено для работы с постоянным током (DC) - только переменный ток 230 В
• Запрещена эксплуатация при температурах ниже -35 C и выше +55 C
• Защита IP40/20 исключает использование во влажных, пыльных или наружных условиях без корпуса
• Максимальная коммутируемая мощность - 0,05 кВА; не подходит для крупных двигателей или нагревателей свыше 5 А
• Не имеет функции автономного резервного питания - при отключении напряжения все настройки сбрасываются

Примеры использования

• Освещение в подъезде: включение через 1 минуту после срабатывания датчика движения, отключение через 5 минут после окончания активности
• Вентилятор в бассейне: запуск на 10 минут каждые 2 часа
• Нагреватель в теплице: включение на 30 минут при снижении температуры ниже заданного порога
• Автоматический полив: импульсное включение насоса на 2 секунды каждые 10 минут
• Система принудительного проветривания: отключение вентилятора через 15 минут после выключения основного оборудования

Практические советы

• Перед первым использованием проверьте правильность подключения фазы и нуля - неверное подключение может повредить внутреннюю схему
• При настройке длительных интервалов (>1 час) используйте режим “часы” вместо “секунды”, чтобы избежать ошибок
• Для дистанционного управления подключите внешний сигнал к входам управления согласно схеме в руководстве - обычно это два свободных контакта
• Не забывайте про вентиляцию в шкафу: при работе нескольких реле рядом внутри щита температура может расти выше допустимого уровня
• Если требуется сохранение настроек при отключении питания - используйте внешний источник бесперебойного питания (UPS) или выберите модель с батарейным резервом
• Проверяйте посадочный диаметр DIN-рейки - он должен быть стандартным 35 мм, иначе устройство не будет плотно зафиксировано
