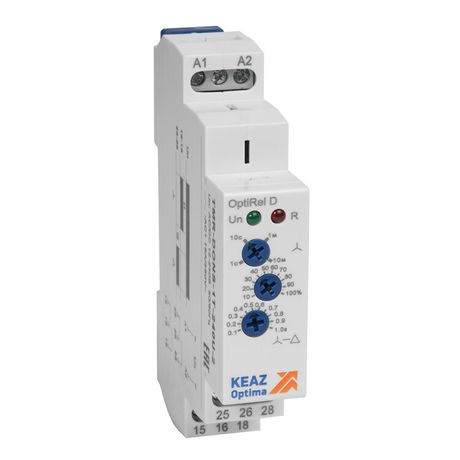

Реле времени OptiRel D TMR-DONS-1T-240U-2 пуска звезда-треугольник 16А 2СО 12-230АС/DC | 332017 КЭАЗ

Реле времени пуска звезда-треугольник КЭАЗ Optima 332017 предназначено для автоматического управления пуском трёхфазных асинхронных двигателей с переключением обмоток из режима «звезда» в режим «треугольник». Устройство работает от сети переменного или постоянного тока и устанавливается на DIN-рейку, что делает его удобным решением для промышленных систем управления.

Назначение и область применения

Реле времени пуска звезда-треугольник КЭАЗ Optima 332017 используется для мягкого запуска электродвигателей мощностью до 16 А. Оно снижает пусковые токи, защищая сеть и оборудование от перегрузок. Применяется в системах, где требуется плавный разгон двигателя: насосы, компрессоры, вентиляторы, конвейеры, станки с высоким моментом инерции.

Технические характеристики

• Номинальный ток: 16 А - способно коммутировать нагрузки до этой величины;
• Напряжение питания: 12–240 В AC/DC - совместимо с большинством промышленных цепей управления;
• Количество контактов: 4 (из них 2 переключающих) - два выхода для управления контракторами «звезда» и «треугольник»;
• Перекидной контакт на включение: да - позволяет использовать один вход для активации всей последовательности;
• Диапазон выдержек времени: от 0,1 секунды до 10 дней - гибкая настройка длительности режима «звезда» перед переходом;
• Функции: включение с задержкой, задержка при отключении - обеспечивают точную последовательность операций;
• Способ монтажа: DIN-рейка - стандартная установка в щитах управления;
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение проводов.

Совместимость и монтаж

Реле времени пуска звезда-треугольник КЭАЗ Optima 332017 совместимо с любыми контактными аппаратами, рассчитанными на управление по 24 В или 230 В. Для работы требуются два внешних контактора: один для «звезды», второй - для «треугольника». Монтаж выполняется на шину DIN 35 мм. Подключение осуществляется через винтовые клеммы - рекомендуется затягивать провода усилием 0,4–0,5 Нм, чтобы избежать перегрева. Обязательно соблюдайте полярность при питании от постоянного тока.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 60947-5-1 и ГОСТ Р 50030.5.1. Защита корпуса IP20 предотвращает случайный доступ к токоведущим частям, но не обеспечивает герметичность - не применяйте во влажных или пыльных средах без защиты в щите.

Преимущества

• Интегрированная функция звезда-треугольник - не нужен внешний контроллер;
• Широкий диапазон напряжений питания - работает от слабых цепей 12 В до сетевых 230 В;
• Настройка выдержек времени поворотными регуляторами - легко и наглядно, без программирования;
• Два независимых выхода - позволяют точно координировать работу двух контакторов;
• Задержка при отключении - исключает резкий сброс нагрузки после завершения цикла.

Ограничения применения

• Не предназначен для управления двигателями выше 16 А - превышение вызывает перегрев и отказ;
• Не имеет встроенного теплового реле - необходимо применять отдельную защиту от перегрузки;
• Не работает в условиях повышенной влажности, пыли, масляных паров - требует установки внутри закрытого щита;
• Не поддерживает реверсивный пуск - только одностороннее вращение;
• Максимальная выдержка 10 дней - не подходит для задач с очень долгими интервалами (например, сезонные системы).

Примеры использования

• Воздушный компрессор: 30 секунд - «звезда», затем переход на «треугольник»;
• Центробежный насос: 5 секунд - пуск в «звезде», далее - работа в «треугольнике»;
• Ленточный конвейер: задержка 2 минуты в «звезде» для раскрутки груза, потом - полная мощность;
• Станок с тяжёлым шпинделем: использование задержки при отключении для плавной остановки.

Практические советы

• Выбирайте время выдержки так, чтобы двигатель набрал 80–90% скорости в режиме «звезда» - тогда переход будет плавным;
• Проверьте соответствие класса контакторов: они должны быть рассчитаны на ток 16 А и иметь катушки, совместимые с напряжением питания реле;
• При использовании постоянного тока (DC) обязательно соблюдайте полярность на клеммах питания;
• Не используйте реле в качестве основного коммутационного аппарата - оно управляет контакторами, а не самим двигателем;
• При первом запуске - начните с минимальной выдержки (0,5 с), затем увеличивайте, наблюдая за пусковым током.
