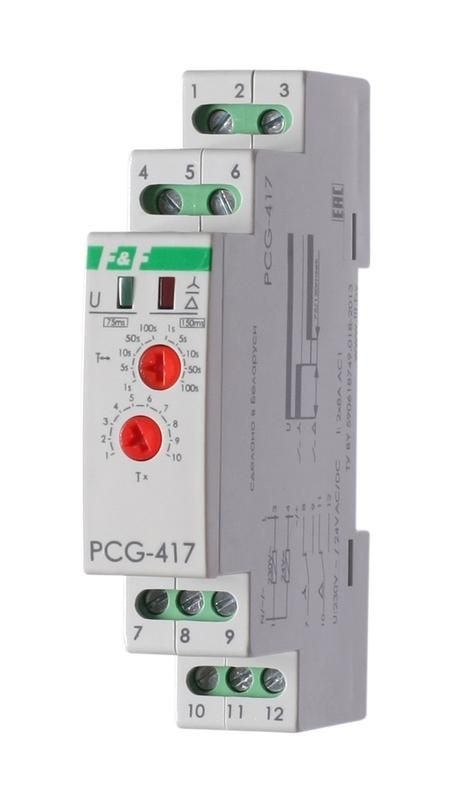

Реле времени PCG-417 (звезда-треугольник для пуска электродвиг. 230В 2х8А 2НО IP20 монтаж на DIN-рейке) F&F EA02.001.020 Евроавтоматика

Реле времени Евроавтоматика ea02.001.020 предназначено для автоматического переключения электродвигателей между схемами «звезда» и «треугольник» при пуске, обеспечивая плавный запуск и снижение пусковых токов. Устройство монтируется на DIN-рейку, питается от сети 230 В переменного тока или 24 В постоянного/переменного тока, и совместимо с большинством промышленных систем управления.

Назначение и область применения

Реле времени Евроавтоматика ea02.001.020 используется для управления двухконтакторной схемой пуска трёхфазных асинхронных двигателей мощностью до 7–10 кВт. Его основная задача - временно подключить двигатель по схеме «звезда» для уменьшения пускового тока, а после заданного интервала - перевести его в рабочую схему «треугольник». Применяется в системах с частым пуском: насосах, компрессорах, вентиляторах, конвейерах, станках с высоким механическим моментом.

Технические характеристики

• Напряжение питания: 230 В AC или 24 В AC/DC - гибкий вариант для различных систем управления;
• Номинальный ток контактов: 8 А - позволяет коммутировать типовые контакторы 9–12 А;
• Количество контактов: 2 НО (нормально открытые) и 2 НЗ (нормально закрытые) - два независимых выхода для управления двумя контактными группами;
• Диапазон времени: 0,075...0,1 сек - фиксированный интервал, оптимизирован под быстрое переключение между схемами;
• Время переключения: 75–150 мс - минимальная задержка между отключением «звезды» и включением «треугольника»;
• Способ монтажа: на DIN-рейку 35 мм - стандартизированная установка в щитах;
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, не предназначен для влаги и внешней среды;
• Индикация: светодиод - показывает состояние питания и активного выхода;
• Габариты: 1 модуль DIN - занимает минимум места в распределительном шкафе;
• Климатическое исполнение: УХЛ4 - работает при температурах от –25 C до +50 C, допустимо применение в неотапливаемых помещениях;
• Нормативный документ: ТУ BY 590618749.018-2013 - соответствует белорусским требованиям к устройствам автоматизации.

Совместимость и монтаж

Реле времени Евроавтоматика ea02.001.020 совместимо с любыми контакторами, имеющими катушки на напряжение 230 В AC или 24 V AC/DC. Для правильной работы необходимо соблюдать полярность при подключении 24 В DC. Монтаж выполняется на стандартную DIN-рейку шириной 35 мм. Подключение входов питания и выходных цепей осуществляется через винтовые клеммы. Обязательно проверьте соответствие сечения провода - рекомендовано 0,5–2,5 мм2. Открытые клеммы требуют изоляции при сборке щита.

Преимущества

• Автономная работа - не требуется внешний контроллер или PLC;
• Высокая надёжность - механическая конструкция без микросхем, устойчивая к помехам;
• Поддержка двух уровней напряжения - удобна для смешанных систем (промышленные 230 В и слаботочные 24 В);
• Чётко регламентированное время переключения - исключает риск одновременного включения обоих контакторов;
• Экономичный расход энергии - потребление менее 2 Вт в режиме ожидания.

Ограничения применения

• Не применяется для двигателей ниже 1,5 кВт - малая нагрузка не даёт достаточного эффекта от перехода с «звезды» на «треугольник»;
• Не подходит для многократных пусков в минуту - длительность паузы t2 слишком мала для тепловой защиты;
• IP20 не защищает от брызг воды, пара, масла - нельзя использовать во влажных, сырых или грязных условиях без корпуса;
• Фиксированное время переключения (0,075–0,1 с) - невозможно изменить под специфические нужды;
• Не имеет функции защиты от перегрузки или фазового дисбаланса - требует дополнительной аппаратуры.

Примеры использования

• Воздушный компрессор 5,5 кВт - пуск по схеме «звезда» снижает скачок тока с 120 А до 40 А;
• Циркулярный станок с тяжёлым мотором - предотвращает срабатывание автомата при старте;
• Вентиляционная система в цеху - плавный запуск продлевает срок службы ременной передачи;
• Насосная группа в пищевой промышленности - совмещается с кнопочным пунктом управления.

Практические советы

• Выбирая реле времени Евроавтоматика ea02.001.020, убедитесь, что ваш двигатель рассчитан на работу в схеме «треугольник» - иначе переключение будет опасным;
• Проверьте, чтобы контакторы S₁ и S₂ имели взаимоблокировки - даже с этим реле возможна авария при отказе одного из них;
• При использовании 24 В DC обязательно используйте источник с хорошей стабилизацией - колебания напряжения вызывают сбои в работе;
• Не заменяйте этот прибор универсальным таймером - он специально адаптирован под последовательность Z→Pause→Δ, другие устройства не гарантируют безопасную паузу;
• При обслуживании щита отключите питание - хотя контакты 8 А, они работают с индуктивной нагрузкой, есть риск дуги.
