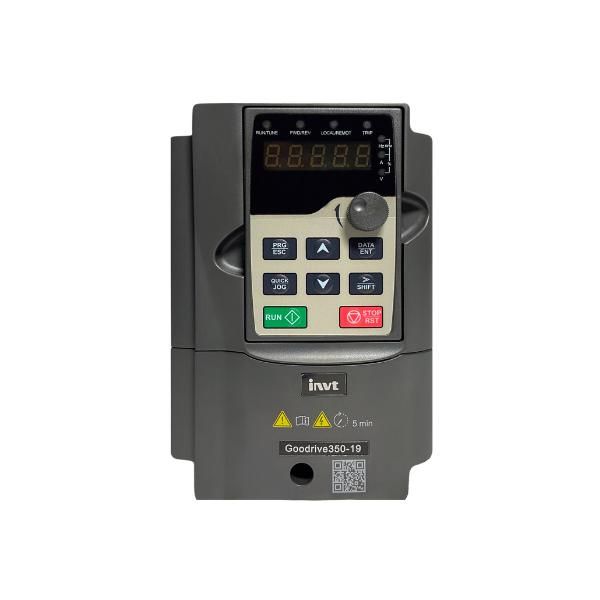

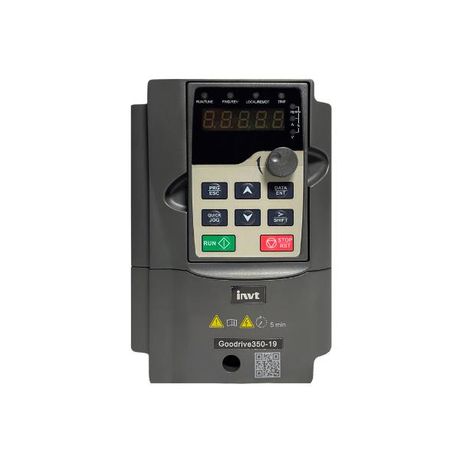

Преобразователь частоты GD350-19-5R5G-4-B Crane 5.5кВт 380В INVT 90001-02825

Преобразователь частоты GD350-19-5R5G-4-B 5.5кВт 380В от INVT предназначен для регулирования скорости трёхфазного асинхронного двигателя, обеспечивая точный контроль над производственным процессом. Этот преобразователь частоты подходит для установки на промышленном оборудовании, где важна энергоэффективность и стабильная работа.

Назначение и область применения

Преобразователь частоты GD350-19-5R5G-4-B 5.5кВт 380В используется для управления скоростью вращения двигателей переменного тока. Он позволяет плавно изменять частоту напряжения, подаваемого на двигатель, что снижает механические нагрузки и уменьшает потребление электроэнергии. Применяется в системах с насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием, требующим регулируемой скорости.

Технические характеристики

• Мощность: 5,5 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходной ток: до 12 А (типичное значение для данной мощности)
• Регулирование частоты: 0–400 Гц
• Управление: V/F и векторное управление (SVC)
• Степень защиты корпуса: IP20 (для внутренней установки)
• Габариты: соответствуют стандартным габаритам для устройств 5,5 кВт

Совместимость и монтаж

Преобразователь частоты GD350-19-5R5G-4-B 5.5кВт 380В совместим с большинством трёхфазных асинхронных двигателей мощностью до 5,5 кВт. Для монтажа требуется свободное место в шкафу с хорошей вентиляцией. Подключение выполняется к сети 380 В через входные клеммы L1/L2/L3, выход - к двигателю U/V/W. Обязательно заземлите корпус устройства. Кабели должны быть защищены от помех - рекомендуется использовать экранированные провода для сигнальных цепей.

Безопасность и стандарты

Преобразователь частоты GD350-19-5R5G-4-B 5.5кВт 380В соответствует требованиям международных норм EMC и безопасности IEC/EN 61800-5-1. Устройство имеет встроенную защиту от перегрузки, перенапряжения, недонапряжения, перегрева и короткого замыкания на выходе.

Преимущества

• Экономия энергии за счёт адаптивного режима работы - двигатель работает только на нужной скорости
• Плавный пуск исключает ударные нагрузки на механизм и сеть
• Простая настройка через кнопочную панель без необходимости внешнего контроллера
• Поддержка нескольких типов управления - подходит как для простых задач, так и для более сложных систем

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность
• Не подходит для однофазных сетей - требует стабильного трёхфазного напряжения 380 В
• Не рекомендован для длительной работы на минимальных оборотах без принудительного охлаждения двигателя
• Не содержит встроенный фильтр высших гармоник - при чувствительных нагрузках может потребоваться внешний фильтр

Примеры использования

• Насосная станция - автоматическое поддержание давления в трубопроводе
• Вентиляционная система - регулировка воздушного потока в зависимости от температуры
• Ленточный конвейер - плавное ускорение и торможение для предотвращения проскальзывания
• Циркулярная пилы и токарные станки - точная настройка скорости реза

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная коммутация повредит двигатель и преобразователь частоты GD350-19-5R5G-4-B 5.5кВт 380В
• Используйте автономный выключатель перед устройством для безопасного обслуживания
• Настройте параметры ускорения и замедления - слишком быстрый разгон вызывает скачки тока
• При работе в условиях повышенной пыли или влаги - установите преобразователь частоты в закрытом шкафу с фильтрами
• Обновляйте прошивку, если доступны версии от INVT - это улучшает стабильность и расширяет функционал
