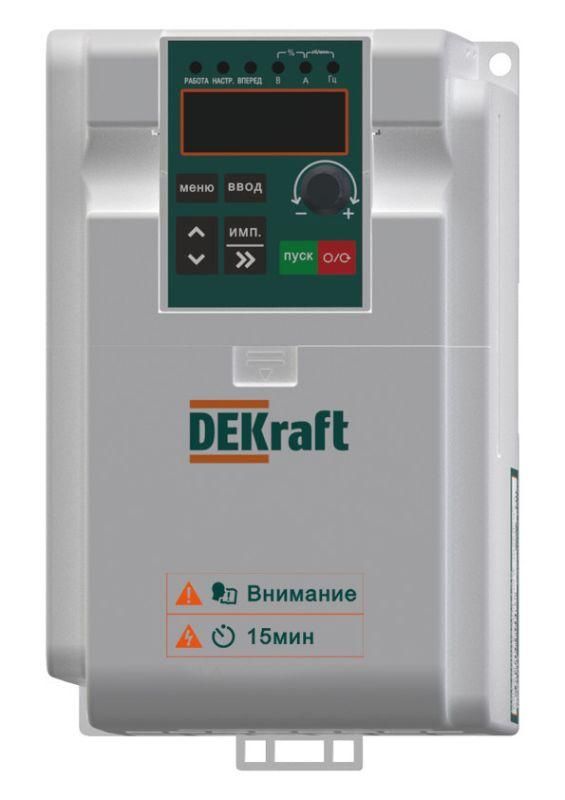

Преобразователь частоты DEKV060-2.2./3.7кВт 3 фазы 380В с торм. модулем | DEKV060G2R2P3R7T4B DEKraft APC

Преобразователь частоты 2,2/3,7 кВт 3 фазы 380В с тормозным модулем от DEKraft - устройство для точного регулирования скорости трёхфазных асинхронных двигателей с возможностью быстрого торможения за счёт встроенного тормозного модуля. Артикул dekv060g2r2p3r7t4b подходит для промышленного оборудования, где важна энергоэффективность и управляемый останов.

Назначение и область применения

Преобразователь частоты 2,2/3,7 кВт 3 фазы 380В с тормозным модулем предназначен для управления электродвигателями в системах, требующих плавного запуска, регулирования скорости и контролируемого торможения. Подходит для насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ и других механизмов с переменной нагрузкой. Может использоваться в жилых и коммерческих зонах благодаря низкому уровню помех и соответствию требованиям по электромагнитной совместимости.

Технические характеристики

• Сетевое напряжение: 380–440 В, три фазы
• Выходная мощность: до 3,7 кВт (при G-типе), 2,2 кВт (при P-типе)
• Максимальное выходное напряжение: 440 В
• Максимальная выходная частота: 299 Гц
• Частота сети: 50/60 Гц +-5%
• Допустимое отклонение напряжения сети: +-15%
• Перегрузочная способность (P-тип): 150% на 60 сек, 180% на 3 сек
• Перегрузочная способность (G-тип): 120% на 60 сек, 150% на 3 сек
• Степень защиты: IP20 - подходит для установки внутри шкафа
• Аналоговые входы: 1 (0–10 В / 4–20 мА)
• Цифровые входы: 6 (дискретные сигналы, можно настроить под команды запуск/останов, переключение направления и др.)
• Аналоговый выход: 1 (для передачи сигнала текущего значения частоты или тока)
• Цифровой выход: 1 (сигнал аварии, готовности, завершения цикла)
• Интерфейс RS-485: 1 (Modbus RTU для связи с PLC и SCADA)
• Наличие блока управления: да - встроенный процессор с программной логикой
• Тип преобразователя: непосредственный (AC-AC), без промежуточного постоянного тока
• Встроенная функция: пожарный режим - принудительная работа на максимальной частоте при сигнале пожарной системы
• Съёмная LED-панель оператора - позволяет настраивать параметры без вскрытия корпуса

Совместимость и монтаж

Преобразователь частоты 2,2/3,7 кВт 3 фазы 380В с тормозным модулем совместим с большинством трёхфазных асинхронных двигателей мощностью до 3,7 кВт. Для подключения требуется:

• Трёхфазное питание 380–440 В
• Заземление корпуса через клемму PE
• Защита от перегрузки по току (автоматический выключатель с характеристикой C или D)
• Рекомендованная длина кабеля между преобразователем и двигателем - до 100 метров (без фильтра)
• Обязательно использовать экранированные кабели для силовой части и управления
• Устанавливать в закрытом щите с вентиляцией - IP20 не обеспечивает защиту от внешней среды

Съёмная панель оператора упрощает настройку: её можно отсоединить и использовать вне шкафа для диагностики и изменения параметров.

Безопасность и стандарты

Преобразователь частоты DEKraft соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Встроенные функции защиты включают:

• Перегрев двигателя и самого преобразователя
• Короткое замыкание на выходе
• Потеря фазы
• Перенапряжение и недонапряжение сети
• Перегрузка по току с градацией по типу (P/G)

Пожарный режим активируется по дискретному входу - позволяет продолжить работу даже при аварийном состоянии, что важно для эвакуационных систем и вентиляции.

Преимущества

• Встроенный тормозной модуль - исключает необходимость внешнего резистора и упрощает схему
• Гибкая настройка через съёмную панель - снижает время обслуживания
• Поддержка Modbus RTU - легко интегрируется в автоматизированные системы
• Два режима работы (P-тип для насосов/вентиляторов, G-тип для конвейеров/станков) - оптимизация под тип нагрузки
• Широкий диапазон сетевых напряжений - работает при колебаниях до +-15%, что повышает надёжность в условиях нестабильной сети

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах - степень защиты IP20 не допускает установку вне герметичных шкафов
• Не подходит для однофазных двигателей - только трёхфазные
• Максимальная частота 299 Гц - не используется для высокоскоростных шпинделях (>300 Гц)
• Один аналоговый выход - ограниченное количество сигналов для обратной связи
• Требуется обязательное охлаждение - нельзя устанавливать в плотном окружении без воздушного потока

Примеры использования

• Вентиляция в торговом центре - плавное изменение оборотов в зависимости от температуры
• Ленточный конвейер на пищевом производстве - точная скорость движения с учётом веса продукта
• Насосная станция водоснабжения - давление поддерживается за счёт регулирования частоты
• Элеватор для сыпучих материалов - торможение предотвращает просыпание при остановке
• Пожарная система в офисном здании - пожарный режим обеспечивает максимальную производительность вентилятора при вызове тревоги

Практические советы

• Выбирайте P-тип (2,2 кВт) для равномерных нагрузок (насосы, вентиляторы); G-тип (3,7 кВт) - для ударных и переменных нагрузок (конвейеры, станки)
• При использовании тормозного модуля рассчитывайте энергию торможения - избыток может привести к перегреву внутренних элементов
• Настройте параметры ускорения и замедления - слишком резкий старт/останов увеличивает механический износ
• Используйте фильтры EMI, если преобразователь установлен рядом с чувствительными приборами
• При первом запуске проверьте правильность чередования фаз - неверное подключение может привести к вращению двигателя в обратную сторону
• Сохраняйте настройки через панель - они хранятся в памяти даже после отключения питания
