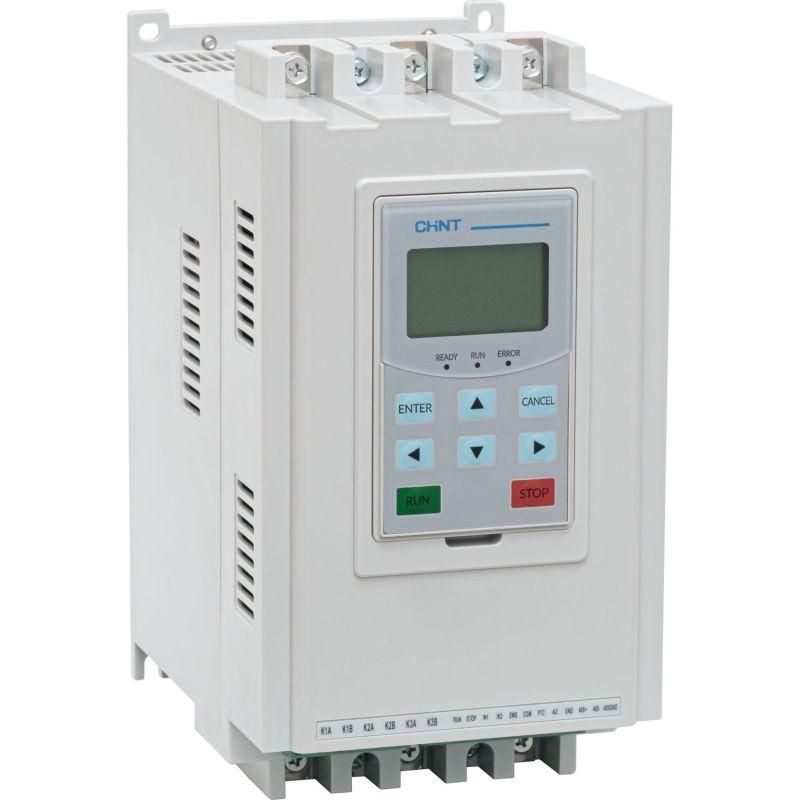

Устройство плавного пуска NJR5-44/ZX3 44А 22кВт 380В | 438265 CHINT

Устройство плавного пуска NJR5-44/ZX3 от CHINT предназначено для мягкой запуска трёхфазных асинхронных двигателей мощностью до 22 кВт, снижая пиковые нагрузки на сеть и механические компоненты. Это решение особенно актуально там, где важна долговечность оборудования и стабильность электроснабжения.

Назначение и область применения

Устройство плавного пуска NJR5-44/ZX3 обеспечивает постепенное увеличение напряжения на двигателе при старте, вместо резкого включения. Это уменьшает ударные токи, продлевает срок службы ремней, муфт, подшипников и самой сети. Подходит для насосов, вентиляторов, конвейеров, компрессоров и других механизмов с высоким моментом инерции.

Технические характеристики

• Номинальное рабочее напряжение: 380 В - совместимо с промышленными трёхфазными сетями
• Номинальный рабочий ток: 44 А - рассчитано на нагрузку до этого значения
• Номинальная мощность двигателя: 22 кВт - оптимально для двигателей этой мощности
• Род тока: переменный (AC) - работает только с трёхфазной сетью 50 Гц
• Защита от перегрузки двигателя: да - автоматически отключает питание при превышении допустимого тока
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и влаги; требует установки в закрытом щите

Совместимость и монтаж

Устройство NJR5-44/ZX3 подключается между источником питания и двигателем. Для монтажа требуется свободное место в распределительном шкафу. Клеммы рассчитаны на провода сечением до 16 мм2. Убедитесь, что посадочные размеры соответствуют вашему шкафу - устройство не имеет встроенной системы крепления на DIN-рейку. Монтаж выполняют при отключенном питании. После подключения проверьте правильность фазировки - неверное подключение может вызвать вращение двигателя в обратную сторону.

Безопасность и стандарты

NJR5-44/ZX3 соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Защита от перегрузки реализована внутренним термическим реле, которое реагирует на нагрев обмоток двигателя. Однако из-за степени защиты IP20 использование вне электрошкафа недопустимо - риск поражения током и повреждения устройства повышен.

Преимущества

• Снижение пусковых токов до 3–4 раз по сравнению с прямым включением
• Автоматическая защита от перегрузки - предотвращает выход двигателя из строя
• Минимальное обслуживание - нет движущихся частей, не требует смазки
• Интегрированная система управления - не нуждается во внешнем контроллере для базового функционирования

Ограничения применения

• Не подходит для однофазных двигателей - только для трёхфазных AC
• IP20 исключает применение в сырых, пыльных или открытых помещениях
• Не регулирует скорость вращения - только управляет пуском и остановкой
• Максимальная мощность 22 кВт - для более мощных двигателей потребуется другая модель
• Не предназначен для частого включения/выключения (более 10 раз в час) - возможен перегрев силовых элементов

Примеры использования

• Водяной насос на очистных сооружениях - снижает гидроудары в трубопроводе
• Конвейер на пищевом производстве - уменьшает износ цепей и звёздочек
• Вентиляционная установка в цеху - защищает двигатель от бросков тока при включении
• Компрессор для pneumatic systems - продлевает жизнь клапанов и уплотнений

Практические советы

• Выбирайте NJR5-44/ZX3 только если двигатель часто запускается под нагрузкой - для редких включений достаточно обычного магнитного пускателя
• Обязательно используйте автоматический выключатель перед устройством - для защиты от короткого замыкания
• Проверяйте температуру корпуса после первых 10 запусков - если он слишком горячий, возможно, превышена частота включения
• Учитывайте посадочный размер: устройство занимает около 120 мм по ширине - планируйте место в шкафу заранее
• Заменяйте NJR5-44/ZX3 при появлении запаха гари или треска - это признак пробоя тиристоров
