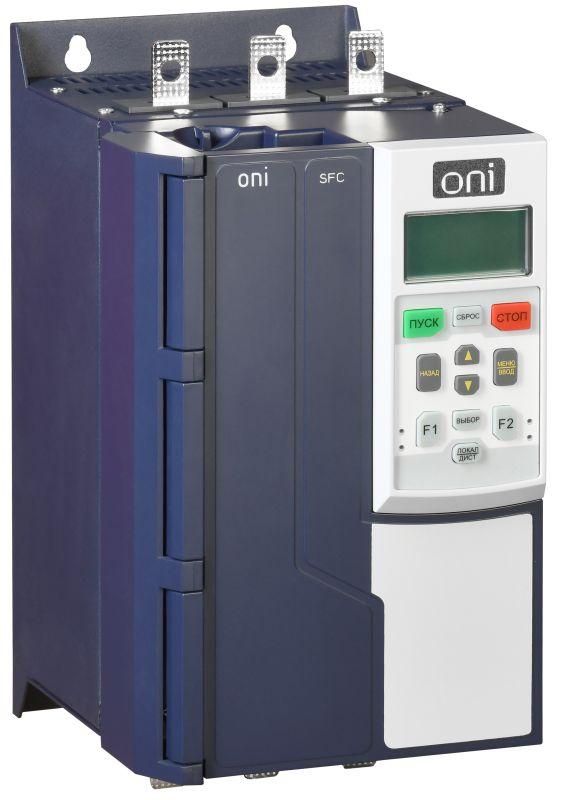

Устройство плавного пуска УПП SFC 3Ф 380В 22кВт 44А Uупр 110-220В - SFC-33-22 IEK

Устройство плавного пуска трёхфазное 380 В 22 кВт 44 А, серия SFC от ONI (IEK) обеспечивает мягкий запуск и останов асинхронных двигателей, снижает ударные нагрузки на механику и сеть, уменьшает потребление электроэнергии во время старта. Артикул sfc-33-22 предназначен для промышленного использования там, где важна надёжность и компактность.

Назначение и область применения

Устройство плавного пуска SFC используется для плавного запуска и останова асинхронных двигателей с короткозамкнутым ротором. Подходит для насосов, вентиляторов, компрессоров, конвейеров, элеваторов и другого оборудования, требующего исключения резких пусковых токов. Особенно актуально там, где частые запуски вызывают износ механизмов или перегрузки сети.

Технические характеристики

• Мощность: 22 кВт
• Рабочий ток: 44 А
• Напряжение питания: 380 В переменного тока, три фазы
• Напряжение управления: 110–220 В переменного тока
• Тип силовой части: тиристоры на всех трёх фазах
• Система управления: цифровая с русифицированным LCD-панелью
• Встроенный байпасный контакт: да, для всей области мощности

Совместимость и монтаж

Устройство SFC совместимо с большинством стандартных асинхронных двигателей до 22 кВт. Для установки требуется место в распределительном щите с достаточным воздушным зазором вокруг корпуса для теплоотвода. Монтаж выполняется согласно схеме подключения, указанной в руководстве - входные фазы L1/L2/L3 подключаются к питанию, выходные T1/T2/T3 - к двигателю. Клеммы управления - для сигнала пуска/останова и напряжения питания цепи управления. Байпас автоматически замыкается после достижения рабочих оборотов, что снижает нагрев тиристоров.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Хотя явная ссылка на ГОСТ или IEC отсутствует, конструкция реализована в соответствии с международными практиками для аналогичных решений. Защита от перегрузки, заклинивания ротора и потери фазы встроена в программную логику цифрового контроллера.

Преимущества

• Встроенный байпас eliminates необходимость внешнего контактора - экономит место в шкафу и снижает количество точек отказа.
• Cухое исполнение и тиристорная технология обеспечивают долгую работу без обслуживания.
• Rusifizirovannyi LCD-пульт удобен для диагностики и настройки без специнструментов.
• Плавный пуск снижает механический износ ремней, муфт, зубчатых передач и подшипников.
• Экономия энергии за счёт снижения пиковых токов при запуске - особенно заметна при частых циклах работы.

Ограничения применения

• Не предназначено для однофазных двигателей или синхронных машин.
• Не рекомендовано для длительной работы на малых скоростях - тиристоры греются при недостаточном охлаждении.
• Запрещён монтаж в условиях повышенной влажности, пыли или химической агрессивной среды без дополнительной герметизации шкафа.
• Не имеет встроенной термозащиты двигателя - необходимо использовать внешний тепловое реле при необходимости.
• Выходная мощность ограничена 22 кВт; для более мощных двигателей нужна модель выше класса.

Примеры использования

• Воздушный компрессор на заводе - предотвращает скачки напряжения при каждом включении.
• Циркулярный насос в системе водообеспечения - снижает гидроудары в трубопроводах.
• Ленточный конвейер на пищевом предприятии - минимизирует проскальзывание ленты при старте.
• Подъёмник для материалов - безопаснее для операторов и менее травматичен для механизма.

Практические советы

• Перед первым запуском проверьте соответствие напряжения управления (110–220 В) и правильность подключения фаз.
• Используйте UPP SFC только с двигателями, имеющими допустимый момент инерции - сверьтесь с паспортом мотора.
• Обеспечьте доступ к радиатору устройства для регулярной очистки от пыли - даже в закрытом шкафу.
• Настройте временные интервалы разгона и торможения через LCD-интерфейс под конкретную нагрузку - слишком быстрый разгон лишает эффекта мягкости.
• При работе в режиме частых пусков следите за температурой корпуса - если он горячий на ощупь, возможно, требуется усиленное охлаждение.
• Артикул sfc-33-22 - единственный вариант в этой модели с таким сочетанием мощности и встроенного байпаса; другие версии SFC имеют меньшие значения.
