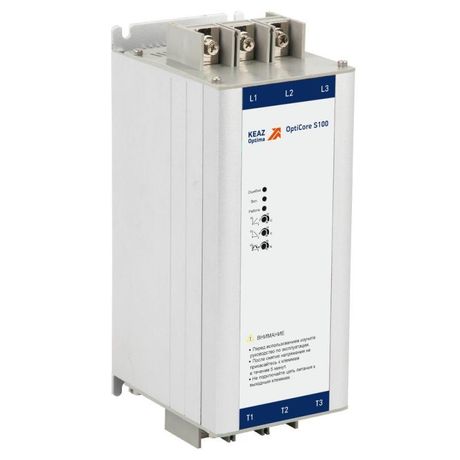

Устройство плавного пуска OptiCore S100-30K-380-B |342646| КЭАЗ

Устройство плавного пуска КЭАЗ S100-30K-380-B, 60А предназначено для мягкого запуска и останова трёхфазных двигателей мощностью до 30 кВт, снижая механические нагрузки на привод и избегая скачков тока в сети. Благодаря встроенному байпасу и защите от перегрузки, этот аппарат сочетает надёжность и простоту эксплуатации в условиях промышленной автоматизации.

Назначение и область применения

Устройство плавного пуска КЭАЗ S100-30K-380-B используется там, где важно избежать резких пусковых токов и ударных нагрузок на механизм. Подходит для насосов, вентиляторов, конвейеров, компрессоров и других оборудования с длинными циклами работы. Применяется в пищевой, химической, металлургической и логистической отраслях. Предназначен исключительно для однонаправленного пуска - не работает в режиме реверса.

Технические характеристики

• Номинальное напряжение: 200–415 В переменного тока (трёхфазное)
• Номинальный ток: 60 А
• Мощность двигателя: 30 кВт
• Количество фаз: 3
• Внутренний байпас: да - после выхода на рабочую скорость контакты замыкаются, двигатель питается напрямую от сети, снижая нагрев устройства
• Защита от перегрузки: да - автоматическое отключение при превышении допустимой нагрузки
• Класс защиты теплового реле: класс 10 - соответствует стандарту IEC 60947-4-2
• Тип управления: постоянный ток DC - требует внешнего источника питания 24 В постоянного тока
• Степень защиты: IP20 - защищён от доступа пальцами и крупных частиц, но не от пыли и воды
• Максимальная температура окружающей среды: +40 C - нельзя устанавливать в жарких помещениях без принудительного охлаждения

Совместимость и монтаж

Устройство плавного пуска S100-30K-380-B монтируется на DIN-рейку или плоскую поверхность. Для подключения используются клеммы L1/L2/L3 (питание), T1/T2/T3 (на двигатель) и U1/U2 (управление DC 24 В). Встроенного интерфейса управления нет - для контроля параметров и активации защиты необходимо подключить внешнюю панель управления (продается отдельно). Без неё устройство будет работать только в режиме “пуск-останов” по сигналу с кнопки или контактора.

Безопасность и стандарты

S100-30K-380-B соответствует требованиям международных стандартов IEC 60947-4-2 для устройств плавного пуска. Защита от перегрузки реализована в соответствии с классом 10, что гарантирует отключение при длительном превышении тока. Наличие внутреннего байпаса предотвращает перегрев силовых элементов во время продолжительной работы.

Преимущества

• Встроенный байпас продлевает срок службы устройства и снижает энергопотери
• Линейное увеличение напряжения минимизирует механический износ ремней, муфт и шестерён
• Компактные габариты позволяют установить устройство даже в плотно укомплектованном щите
• Простая настройка - все параметры задаются вручную через потенциометры и переключатели
• Интегрированная защита от перегрузки снижает риск повреждения двигателя

Ограничения применения

• Не поддерживает реверсивный пуск - для изменения направления вращения нужен дополнительный контактор
• Требуется внешняя панель управления для полноценной диагностики и защиты (блокировка ротора, недогрузка, перегрев)
• IP20 - нельзя использовать в сырых, пыльных или открытых зонах без корпуса
• Максимальная температура +40 C - при работе в жарких цехах необходима вентиляция или охлаждение
• Номинальная мощность двигателя - 30 кВт; применение с более мощными моторами невозможно

Примеры использования

• Насосная станция водоснабжения - плавный запуск предотвращает гидроудары в трубах
• Конвейерная лента на заводе по упаковке - снижает нагрузку на приводные ролики и ремни
• Вентиляционная система в производственном помещении - уменьшает пиковую нагрузку на сеть при одновременном включении нескольких единиц
• Компрессор воздуха - продлевает жизнь клапанам и поршневой группе за счёт мягкой раскрутки

Практические советы

• Перед монтажом проверьте соответствие напряжения сети (200–415 В) и тока двигателя (не выше 60 А)
• Обязательно используйте внешнюю панель управления, если нужны функции защиты от блокировки ротора или недогрузки
• При установке в щит оставьте свободное пространство вокруг аппарата - он выделяет тепло при работе
• Не подключайте устройство к источникам переменного тока ниже 200 В - работа вне диапазона может вызвать отказ
• При замене старого пускателя убедитесь, что посадочные размеры совпадают - S100-30K-380-B имеет стандартизированную форму для замены аналогичных моделей
