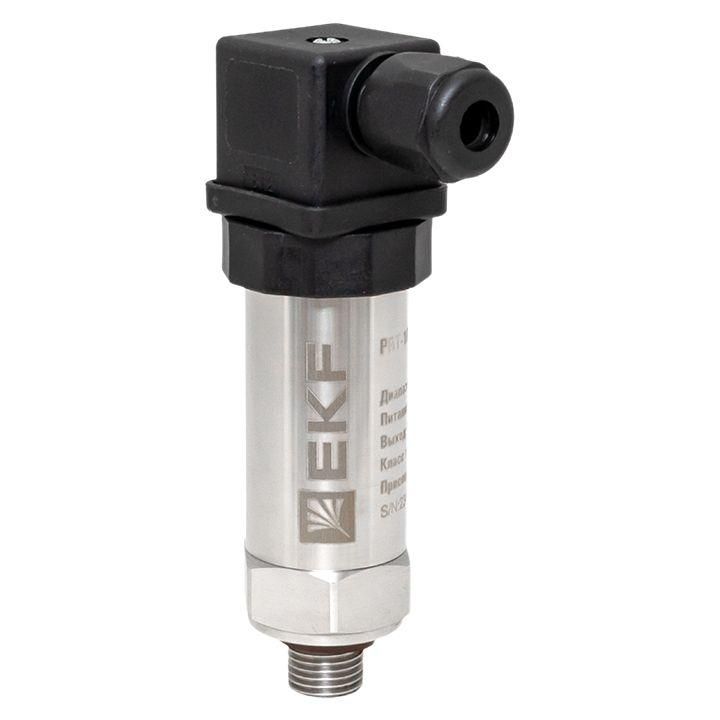

Преобразователь давления PRT-101 0-1.0 MПа G1/4 0.5проц. EKF PRT-101-1.0-0.5-G4

Преобразователь давления PRT-101 0-1,0 МПа G1/4 0,5% от EKF предназначен для измерения избыточного давления в системах водоснабжения, насосных станциях и котельных. Благодаря металлической мембране и кремниевому сенсору он обеспечивает стабильную работу даже в условиях повышенной нагрузки, сохраняя класс точности 0,5%. Артикул prt-101-1.0-0.5-g4 соответствует модели с диапазоном 0–1,0 МПа и резьбой G1/4.

Назначение и область применения

Преобразователь давления PRT-101 используется там, где важны надёжность и точность показаний. Он подходит для контроля давления воды, пара, газа и совместимых жидких сред - например, гликоля. Применяется в системах горячего и холодного водоснабжения, насосных станциях водоканалов, котельных, компрессорных установках и маслостанциях. Отличается устойчивостью к механическим воздействиям и химически активным средам благодаря стальной мембране.

Технические характеристики

• Диапазон измерения: 0–1,0 МПа (до 10 бар)
• Класс точности: +-0,5 % - погрешность не более половины процента от всего диапазона
• Выходной сигнал: 4–20 мА - стандартизированный аналоговый ток, совместимый с большинством контроллеров и регистраторов
• Напряжение питания: 24 В постоянного тока - типичный уровень для промышленной автоматики
• Рабочая температура до 130 C - допустимо использование в системах с нагревом, включая ГВС и паровые контуры
• Защита IP65 - герметичный корпус защищает от пыли и струй воды с любого направления
• Подключение: внутренняя резьба G1/4 - стандартный метрический тип для трубопроводов
• Совместимость с жидкостями: гликоль - можно применять в теплоносителях на основе этиленгликоля или пропиленгликоля

Совместимость и монтаж

Преобразователь давления PRT-101 монтируется в трубопровод через резьбу G1/4. Для правильной установки важно соблюдать следующие условия:

• Использовать подходящий уплотнитель (например, FKM или NBR) - материал зависит от рабочей среды
• Не перегибать кабель выходного сигнала - радиус изгиба минимум 5×диаметр провода
• Закручивать руками, затем довести ключом на ¼ оборота - переусердствовать нельзя, чтобы не повредить резьбу
• Электропитание подаётся только после проверки полярности - неверное подключение выведет устройство из строя
• Установка должна исключать вибрацию и ударные нагрузки - рекомендовано крепление на жесткую поверхность

Безопасность и стандарты

Преобразователь давления PRT-101 соответствует требованиям безопасности для промышленного оборудования. Защита IP65 гарантирует безопасную работу во влажных помещениях, таких как насосные комнаты. Нет сертификации ATEX - не взрывоопасных зонах. Температурный режим ограничен 130 C - превышение вызывает деформацию сенсора.

Преимущества

• Керамическая мембрана заменена на нержавеющую сталь - выше прочность при гидроударах и циклических нагрузках
• Кремниевый сенсор даёт стабильный сигнал при колебаниях температуры
• Выход 4–20 мА легко интегрируется в существующие системы АСУ ТП
• IP65 - достаточно для условий ЖКХ и промышленных помещений без специального кожуха
• Совместимость с гликолем расширяет возможности применения в закрытых тепловых сетях

Ограничения применения

• Не для агрессивных кислот, щелочей, растворителей - мембрана из нержавейки не защищает от всех химических веществ
• Не рассчитан на вакуум - работает только с избыточным давлением
• Не подходит для взрывоопасных зон (нет ATEX)
• Максимальная температура 130 C - запрещено использование в паровых системах свыше этого значения
• Не следует применять в потоках с твердыми частицами - риск забивания портов и повреждения мембраны

Примеры использования

• Контроль давления в насосной станции ХВС - сигнал передаётся на частотник для регулировки скорости насоса
• Автоматизация котельной - управление подачей теплоносителя на основе реальных значений давления
• Циркуляционные системы ГВС с антифризом на базе гликоля - преобразователь PRT-101 устанавливается на подающем трубопроводе
• Компрессорные установки - контроль давления воздуха в воздушном ресивере

Практические советы

• Перед первым включением продувите соединение - удалите остатки сборки (пыль, смазка)
• Проверьте целостность кабеля и экранирование - шум в сигнале часто связан с плохой экранной связью
• Настройте приемник (PLC, контроллер) на вход 4–20 мА и задайте соответствие: 4 мА = 0 МПа, 20 мА = 1,0 МПа
• При длительной работе при максимальной температуре (130 C) периодически проверяйте герметичность
• Для обслуживания используйте только оригинальные уплотнители - сторонние материалы могут не выдержать температуру и химию
• Артикул prt-101-1.0-0.5-g4 - единственный вариант этой модели; другие диапазоны имеют другой артикул
