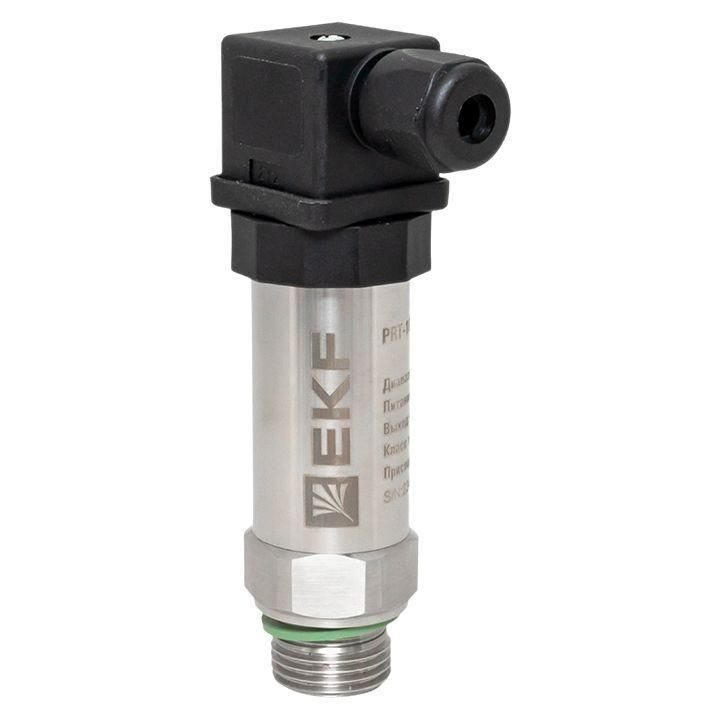

Преобразователь давления PRT-101 0-0.4 MПа G1/2 0.5проц. EKF PRT-101-0.4-0.5-G2

Преобразователь давления PRT-101 0-0,4 МПа G1/2 0,5% от EKF предназначен для измерения избыточного давления в системах водоснабжения, насосных станциях и котельных. Он сочетает надёжную конструкцию с классом точности 0,5%, что делает его подходящим решением там, где важна стабильность показаний, а не максимальная чувствительность.

Назначение и область применения

Преобразователь давления PRT-101 0-0,4 МПа G1/2 0,5% используется для контроля давления в закрытых контурах с жидко-газообразными средами. Подходит для систем холодного и горячего водоснабжения, насосных станций водоканалов, автоматических котельных, компрессорных установок и маслостанций. Применяется в основном на вспомогательных и основных производствах, где необходима устойчивая передача сигнала давления в системы автоматического управления.

Технические характеристики

• Измеряемый диапазон: 0–0,4 МПа (до 4 бар)
• Класс точности: +-0,5 % - обеспечивает минимальную погрешность в рабочих условиях
• Выходной сигнал: 4–20 мА - совместим со всеми стандартными контроллерами и регистраторами
• Напряжение питания: 24 В постоянного тока - типичный уровень для промышленной автоматики
• Рабочая температура до 130 C - допускает использование в системах нагрева воды и пара
• Степень защиты IP65 - защищён от пыли и струй воды с любого направления
• Подключение: внутренняя резьба G1/2 - стандартизованный интерфейс для трубопроводов
• Чувствительный элемент: мембрана из нержавеющей стали + кремниевый сенсор - повышает долговечность и стабильность
• Совместимость с жидкостями: гликоль - можно применять в антифризных системах

Совместимость и монтаж

Преобразователь давления PRT-101 0-0,4 МПа G1/2 0,5% устанавливается в трубопровод через резьбовое соединение G1/2. Для герметизации рекомендуется использовать ленту ФУМ или анаэробный герметик. Выходной сигнал 4–20 мА требует подключения к двухпроводному циклу с соблюдением полярности. Напряжение питания 24 В DC должно соответствовать нагрузке - максимальная нагрузка на выходе составляет около 600 Ом. Обязательно исключить механические удары и вибрации во время монтажа - они влияют на срок службы сенсора.

Безопасность и стандарты

Преобразователь давления PRT-101 0-0,4 МПа G1/2 0,5% соответствует требованиям безопасности для промышленного оборудования. Защита IP65 гарантирует работу в помещениях с повышенной влажностью и возможным воздействием брызг. Конструкция не содержит взрывоопасных материалов, поэтому не требует специального исполнения для зон с опасностью возгорания. Сертификаты соответствия указываются в документации завода-изготовителя EKF.

Преимущества

• Керамическая мембрана заменена на более прочную нержавеющую сталь - лучше переносит гидроудары и частые колебания давления
• Кремниевый сенсор даёт стабильный сигнал даже при изменении температур
• Высокий класс точности 0,5% снижает вероятность ложных срабатываний в АСУ
• Широкий диапазон температур (до 130 C) расширяет возможности применения в теплотехнике
• Защита IP65 позволяет устанавливать устройство вне помещений или в сырых зонах

Ограничения применения

• Не для агрессивных химических сред - например, кислот, щелочей, растворителей
• Запрещено применение с песком, суспензиями, вязкими осадками - риск забивания портов
• Не рассчитан на сверхвысокую точность (например, лабораторные задачи); для них нужны модели с классом 0,2%
• Не работает при отрицательном давлении - только избыточное (положительное) давление
• При длительной работе выше 80 C возможно ускоренное старение электроники - желательно охлаждение корпуса

Примеры использования

• Контроль давления в системе ГВС многоквартирного дома
• Автоматическое управление насосом в котельной по уровню давления
• Функция защиты компрессора от перегрузки по давлению воздуха
• Обеспечение стабильного давления в системе подачи теплоносителя с гликолем
• Интеграция в систему SCADA для сбора данных о состоянии сети водоснабжения

Практические советы

• Перед установкой проверьте соответствие диаметра резьбы G1/2 и наличие фланцевого переходника, если нужна другая форма подключения
• Не затягивайте слишком сильно - переусердствование может деформировать резьбу или треснуть корпус
• Для работы в зимних условиях используйте только среды с антифризом - например, гликоль, который указан в совместимости
• Проверяйте целостность проводки выходного сигнала каждые 6 месяцев - окисление контактов вызывает скачки значения
• Если система часто работает на грани 0,4 МПа - выбирайте модель с запасом по диапазону (например, 0–0,6 МПа)
• Электроника чувствительна к помехам - прокладывайте силовые и слаботочные кабели отдельно
