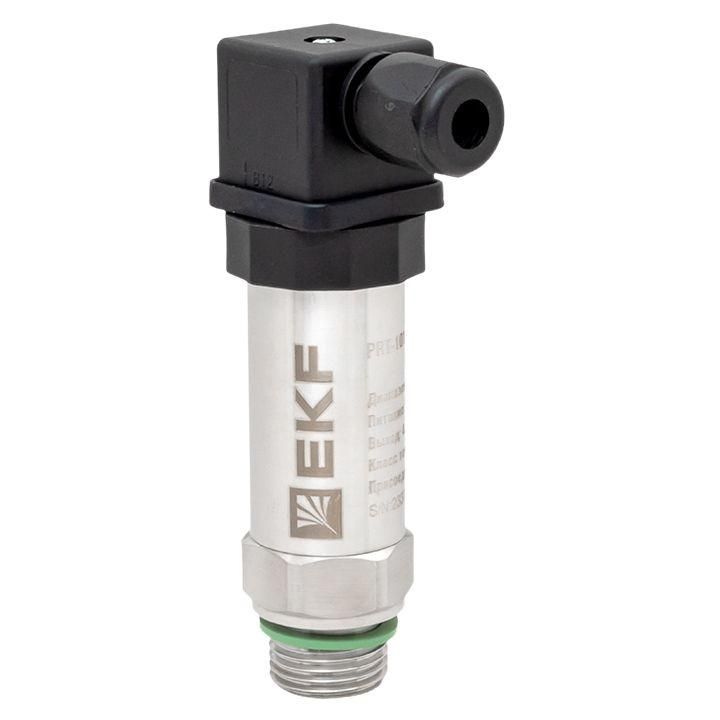

Преобразователь давления PRT-101 0-0.6 MПа G1/2 0.5проц. EKF PRT-101-0.6-0.5-G2

Преобразователь давления PRT-101 0-0,6 МПа G1/2 0,5% от EKF предназначен для измерения избыточного давления в системах водоснабжения, насосных станциях и котельных. Он сочетает надёжную конструкцию с классом точности 0,5%, что делает его подходящим решением там, где важна стабильность показаний, но не требуются эталонные значения.

Назначение и область применения

Преобразователь давления PRT-101 0-0,6 МПа G1/2 0,5% используется для преобразования физического давления в электрический сигнал 4–20 мА. Подходит для работы в системах, где важно контролировать давление воды, пара, газа или агрессивных жидкостей - например, в насосных станциях водоканалов, системах горячего и холодного водоснабжения, котельных, компрессорных установках и маслостанциях.

Технические характеристики

• Измеряемый диапазон: 0–0,6 МПа (до 6 бар)
• Класс точности: +-0,5 % - означает, что максимальная погрешность измерения составляет половину процента от всего диапазона
• Выходной сигнал: 4–20 мА - стандартный аналоговый токовый сигнал, совместимый с большинством промышленных контроллеров и регистраторов
• Напряжение питания: 24 В постоянного тока - типичное питание для промышленной автоматики
• Максимальная температура среды: 130 C - допустимо использование в системах с нагревом до этого уровня, включая ГВС и паровые контуры
• Совместимость с жидкостями: гликоль - можно применять в системах с антифризом, например, в закрытых контурах отопления
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды с любого направления
• Резьба подключения: G1/2 - внутренняя цилиндрическая резьба, соответствует ГОСТ 6357

Совместимость и монтаж

Преобразователь давления PRT-101 0-0,6 МПа G1/2 0,5% устанавливается в трубопровод через резьбовое соединение G1/2. Для герметизации рекомендуется использовать ленту ФУМ или пасту, не содержащую агрессивных растворителей. Выходной сигнал 4–20 мА подключается к входным модулям ПЛК, регуляторов или вторичных приборов с импедансом нагрузки не более 600 Ом. Напряжение питания 24 В подаётся с соблюдением полярности - минус на «−», плюс на «+». Обязательно исключить механические перегрузки и ударные нагрузки при монтаже.

Безопасность и стандарты

Преобразователь давления PRT-101 0-0,6 МПа G1/2 0,5% соответствует требованиям по электробезопасности и EMC для промышленного оборудования. Степень защиты IP65 обеспечивает безопасную работу в условиях повышенной влажности и запылённости. Конструкция с кремниевым сенсором и нержавеющей сталью снижает риск коррозии и повреждения при контакте с рабочими средами.

Преимущества

• Высокая стабильность сигнала благодаря кремниевому сенсору - меньше дрейфа нуля и чувствительности
• Нержавеющая стальная мембрана - выдерживает агрессивные среды, включая гликолевые растворы
• Защита IP65 - возможность установки вне помещений или в сырых зонах без дополнительного корпуса
• Широкий диапазон температур - работает даже в системах с прогревом до 130 C
• Класс точности 0,5% - достаточен для задач автоматизации, где не нужна лабораторная точность

Ограничения применения

• Не предназначен для измерения абсолютного давления - только избыточного (относительно атмосферного)
• Запрещено превышать максимальное давление 0,6 МПа - возможна деформация мембраны
• Не рассчитан на работу с твёрдыми частицами, абразивными средами или вязкими пастами - возможен забивание портов
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX или IECEx
• Необходимо избегать длительного воздействия температур выше 130 C - это сокращает срок службы сенсора

Примеры использования

• Контроль давления в насосной станции водоснабжения - сигнал передаётся на частотный преобразователь для регулировки оборотов насоса
• Автоматика котельной - контроль давления теплоносителя в замкнутом контуре с гликолем
• Система водоподготовки - мониторинг давления на выходе из фильтров и насосов
• Компрессорная установка - отслеживание давления воздуха в воздушном ресивере

Практические советы

• Перед установкой проверьте соответствие резьбы G1/2 на трубопроводе - используйте переходники, если необходимо
• При монтаже в вертикальной трубе ориентируйте устройство так, чтобы кабель шёл вниз - это предотвратит попадание конденсата в разъём
• Для долгой работы избегайте вибраций - закрепите устройство на жёсткой поверхности или используйте демпфирующую муфту
• Проверяйте целостность изоляции кабеля и правильность подключения 4–20 мА - ошибка в проводке часто вызывает ложные сигналы
• Преобразователь давления PRT-101 0-0,6 МПа G1/2 0,5% не требует калибровки после установки - он уже откалиброван на заводе
