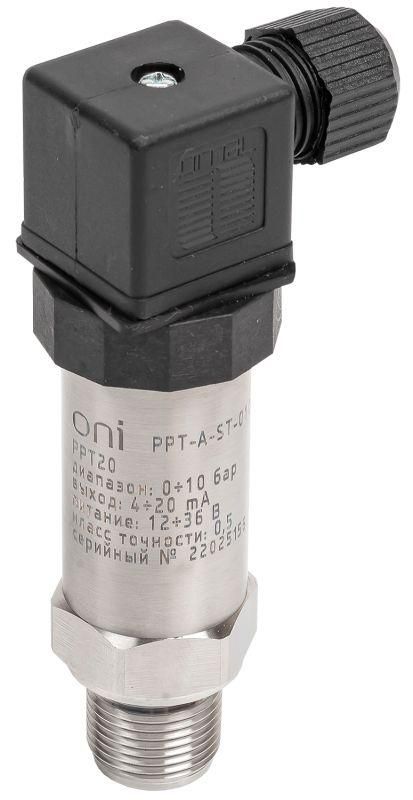

Преобразователь давления PPT20 0.5% 0-10Бар 4-20мА M20 DIN43650 ONI PPT-A-ST-010-4-20-3-2 IEK

Преобразователь давления PPT20 0,5% 0-10Бар 4-20мА M20 DIN43650 от ONI (IEK) - надёжный датчик для преобразования давления газа в аналоговый токовый сигнал 4–20 мА. Подходит для промышленных систем автоматизации, где важна точность и устойчивость к внешним воздействиям.

Назначение и область применения

Преобразователь давления PPT20 0,5% 0-10Бар 4-20мА M20 DIN43650 преобразует физическое давление газа в стандартный электрический сигнал 4–20 мА, который легко считывается контроллерами, регистраторами и системами АСУ ТП. Устройство предназначено для работы с сухими газами в условиях промышленного оборудования: компрессорах, pneumatic системах, трубопроводах, установках для контроля давления в баллонах и резервуарах.

Технические характеристики

• Диапазон измерения: 0–10 бар - оптимален для задач с умеренным давлением, например, в системах подачи воздуха или газа под давлением до 1 MPa.
• Класс точности: 0,5 % - обеспечивает высокую точность измерений, подходящую для технологических процессов, требующих стабильности и минимальной погрешности.
• Выходной сигнал: 4–20 мА - совместим с большинством промышленных контроллеров, не чувствителен к потере сигнала на длинных линиях.
• Питание: DC 12–36 В - широкий диапазон позволяет использовать устройство в сетях с колебаниями напряжения, включая автономные системы.
• Максимальное избыточное давление: 1500 кПа (15 бар) - допустим кратковременный перегруз до 1,5× от максимального рабочего давления без повреждения.
• Степень защиты: IP65 - защищён от пыли и струй воды, подходит для установки в цехах с повышенной влажностью или запылённостью.
• Материал корпуса и мембраны: нержавеющая сталь - устойчив к коррозии, химически инертен, долговечен в агрессивных средах.
• Тип присоединения: резьба M20×1,5 - соответствует стандарту DIN 43650, обеспечивает герметичное и прочное крепление.
• Тип подключения: штекер - быстрый монтаж и демонтаж без пайки, удобен для обслуживания.
• Гарантия: 24 месяца - подтверждает качество сборки и материалов.

Совместимость и монтаж

Преобразователь давления PPT20 0,5% 0-10Бар 4-20мА M20 DIN43650 имеет резьбу M20×1,5, что делает его совместимым с большинством промышленных фланцев, адаптеров и переходников, выполненных по стандарту DIN 43650. Для монтажа используйте герметик на основе тефлона или специальные уплотнительные кольца. Штекерное подключение требует наличия соответствующего разъёма - проверьте тип контактов перед закупкой кабеля. Напряжение питания должно находиться в пределах 12–36 В постоянного тока; при использовании ниже 12 В возможна потеря сигнала или некорректная работа.

Безопасность и стандарты

Преобразователь давления PPT20 0,5% 0-10Бар 4-20мА M20 DIN43650 соответствует требованиям IP65 и рассчитан на работу в соответствии с международными нормами для промышленных датчиков. Материалы корпуса и мембраны - нержавеющая сталь - обеспечивают безопасную эксплуатацию в средах, где требуется гигиеничность и химическая стойкость. Не предназначен для измерения давления жидкостей, агрессивных паров или взрывоопасных смесей без дополнительной сертификации.

Преимущества

• Высокая точность (0,5%) снижает риск ошибок в управлении технологическим процессом.
• Нержавеющий корпус и мембрана - долгий срок службы даже в условиях влажности и частых мойок.
• Широкий диапазон питания (12–36 В) - возможность интеграции в разные энергосистемы без дополнительных стабилизаторов.
• Штекерное подключение - экономия времени при замене или диагностике.
• Защита IP65 - отказоустойчивость в сложных производственных условиях.

Ограничения применения

• Не предназначен для измерения давления жидких сред - мембрана и внутренняя конструкция рассчитаны исключительно на газы.
• Не используется во взрывоопасных зонах (не имеет взрывозащиты Ex).
• Не рекомендован для импульсных или ударных нагрузок - длительные скачки давления выше 15 бар могут вызвать выход из строя.
• Требуется стабильное питание - при проседании напряжения ниже 12 В сигнал может начать “дрift” или пропадать.

Примеры использования

• Контроль давления сжатого воздуха в пневматической линии завода.
• Автоматизация подачи газа в печи термообработки.
• Мониторинг давления в баллонах с инертным газом на производстве сварочных работ.
• Системы управления давлением в насосных станциях с воздушными аккумуляторами.

Практические советы

• Перед установкой проверьте соответствие резьбы M20×1,5 на вашем оборудовании - не все фланцы имеют одинаковые шаги.
• При прокладке кабеля используйте экранированный провод с заземлением экрана на стороне контроллера - это минимизирует помехи в сигнале 4–20 мА.
• Не затягивайте резьбу слишком сильно - избыточный момент может деформировать мембрану и нарушить точность.
• При первом включении дайте устройству прогреться 5–10 минут - это позволит стабилизировать показания.
• Для длительной эксплуатации в условиях температурных перепадов рекомендуется установка в защищённом месте или использование теплоизолирующих кожухов.
