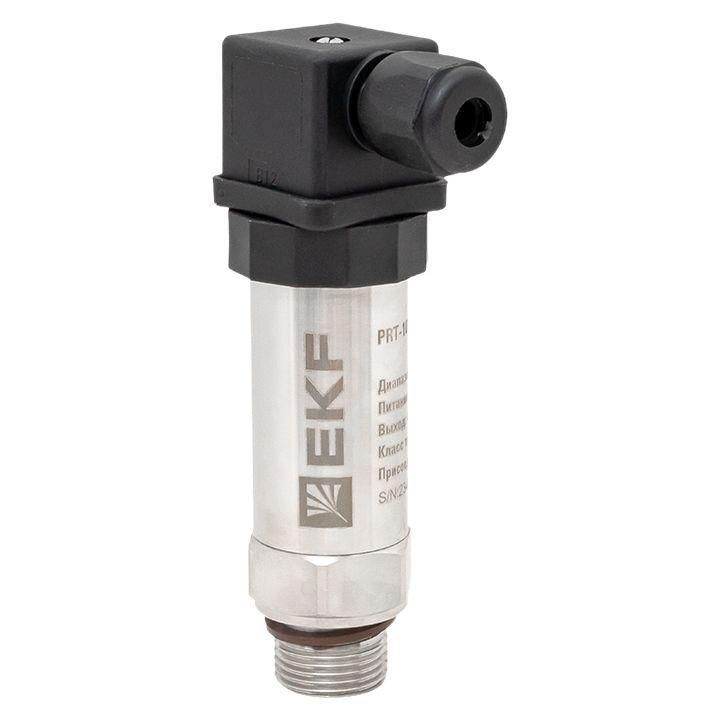

Преобразователь давления PRT-101 0-2.5 MПа M20х1.5 0.5проц. EKF PRT-101-2.5-0.5-M20

Преобразователь давления EKF PRT-101 0-2,5 МПа M20×1,5 0,5% предназначен для точного измерения избыточного давления в системах водоснабжения, насосных станциях и технологических контурах с требованием к стабильности сигнала. Он сочетает надежную металлическую мембрану и кремниевый сенсор, обеспечивая долгий срок службы даже в условиях постоянной нагрузки.

Назначение и область применения

Преобразователь давления EKF PRT-101 0-2,5 МПа M20×1,5 0,5% используется там, где важны точность и устойчивость показаний. Подходит для:

• систем холодного и горячего водоснабжения;
• водоканальных насосных станций;
• автоматики котлов и котельных установок;
• маслостанций и компрессорных систем;
• технологических циклов с контролем давления рабочих сред.

Измеряет давление воды, пара, газов и совместимых жидкостей - например, растворов гликоля. Не предназначен для агрессивных химических сред, кроме указанных.

Технические характеристики

• Диапазон измерения: 0–2,5 МПа - оптимизирован для типичных давлений в коммунальных и промышленных сетях.
• Класс точности: +-0,5 % - обеспечивает достаточную точность для задач автоматизации, где не нужны эталонные измерения.
• Выходной сигнал: 4–20 мА - стандартизованный аналоговый сигнал, легко интегрируется в системы АСУ ТП и PLC.
• Напряжение питания: 24 В постоянного тока - совместим с большинством промышленных контроллеров и блоков питания.
• Максимальная температура среды: до +130 C - допустимо использование в теплоносителях ГВС и паровых системах.
• Степень защиты: IP65 - защищен от пыли и струй воды, подходит для установки внутри помещений и под навесами.
• Резьба подключения: M20×1,5 - универсальная метрическая резьба, распространённая в трубопроводном оборудовании.
• Чувствительный элемент: керамическая мембрана с кремниевым сенсором - повышает долговечность и снижает влияние перегрузок.
• Совместимость с жидкостями: гликоль - можно применять в антифризных системах отопления.

Совместимость и монтаж

Преобразователь давления EKF PRT-101 0-2,5 МПа M20×1,5 0,5% устанавливается в трубопровод через резьбовое соединение M20×1,5. Для герметизации рекомендуется использовать ленту ФУМ или анаэробный герметик - не используйте паклю, она может попасть внутрь канала и забить чувствительный элемент.

Подключение выходного сигнала выполняется двужильным кабелем с экранированием. Экран заземляйте только на стороне приемника (например, на входе ПЛК), чтобы исключить помехи.

Не допускается механическое воздействие на корпус во время затяжки - момент затяжки не более 25 Нм. Перед запуском система должна быть продута и освобождена от воздуха.

Безопасность и стандарты

Преобразователь соответствует общепринятому уровню безопасности для промышленного оборудования. Сертификаты ЕАЭС соблюдены для работы в рамках нормативов по электрооборудованию. Прямых сертификатов типа CE или UL в предоставленных данных нет - проверьте документацию производителя перед использованием в проектах с обязательными международными требованиями.

Преимущества

• Кремниевый сенсор и стальной корпус обеспечивают стабильность показаний при колебаниях температур и длительной работе.
• Защита IP65 позволяет использовать устройство в помещениях с повышенной влажностью без дополнительного кожуха.
• Выходной сигнал 4–20 мА минимизирует потери сигнала на длинных линиях связи.
• Совместимость с гликолем расширяет возможности применения в замкнутых тепловых системах.

Ограничения применения

• Не для агрессивных химических сред - щелочей, кислот, органических растворителей.
• Максимальная температура 130 C - нельзя использовать в паровых системах выше этого порога.
• Класс точности 0,5 % недостаточен для лабораторных или счетных систем - не подходит для учета энергоресурсов.
• Не рассчитан на импульсные или ударные нагрузки - возможны отказы при частых гидроударах.
• Запрещено погружать в воду - IP65 не гарантирует герметичность при постоянном контакте с жидкостью.

Примеры использования

• Автоматическое регулирование давления в насосной группе водопровода ЖКХ.
• Контроль давления теплоносителя в котельной с закрытым контуром и антифризом на основе гликоля.
• Функция аварийного отключения компрессора при превышении давления в воздушной сети.
• Обратная связь для частотного преобразователя насоса в системе ХВС.

Практические советы

• Перед установкой проверьте соответствие резьбы M20×1,5 на трубопроводе - не все фланцы имеют эту резьбу; возможно потребуется переходник.
• При монтаже ориентируйте вывод кабеля вниз - так влага не будет задерживаться в месте подключения.
• Для диагностики используйте мультиметр: при 24 В питании ток 4 мА = минимальное давление, 20 мА = максимальное.
• Если вы планируете несколько таких преобразователей - выбирайте одинаковые модели, чтобы унифицировать настройки в SCADA-системе.
• Не экономьте на кабеле: используйте медный провод сечением не менее 0,75 мм2 для сигнальных линий длиной свыше 50 м.
