Преобразователь давления PRT-101 0-0.6 MПа M20х1.5 0.5проц. EKF PRT-101-0.6-0.5-M20

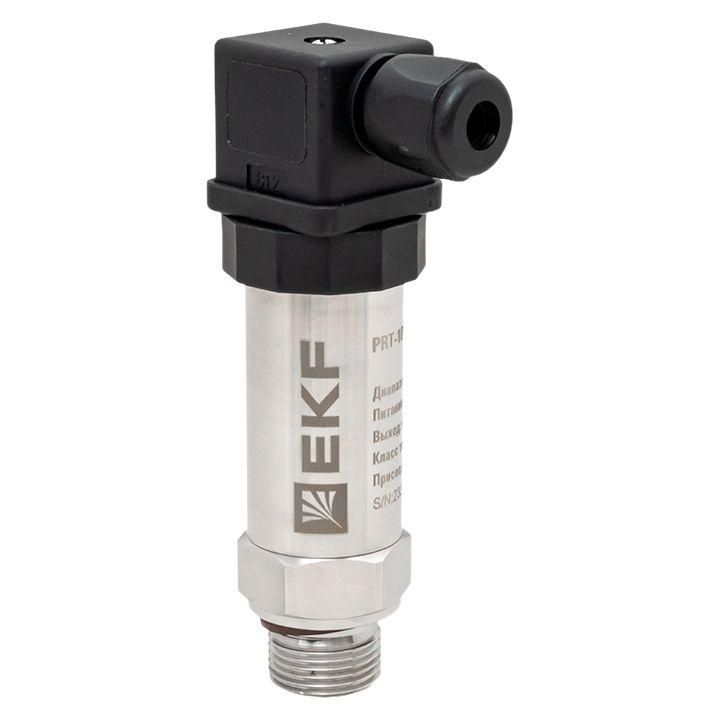

Преобразователь давления PRT-101 0-0,6 МПа M20х1,5 0,5% от EKF предназначен для измерения избыточного давления в системах водоснабжения, насосных станциях и котельных, обеспечивая стабильный выходной сигнал 4–20 мА с классом точности 0,5%. Артикул prt-101-0.6-0.5-m20 соответствует модели с металлической мембраной и кремниевым сенсором, подходящей для требовательных условий эксплуатации.

Назначение и область применения

Преобразователь давления PRT-101 0-0,6 МПа M20х1,5 0,5% используется для преобразования физического давления в электрический сигнал 4–20 мА. Подходит для систем, где важны надёжность и стабильность показаний, а не сверхвысокая точность. Применяется в:

• водоканалах и системах ХВС/ГВС;
• насосных станциях и компрессорных установках;
• котельных и автономных системах отопления;
• маслостанциях и вспомогательных технологических цепях.

Измеряет давление воды, пара, газов и совместимых жидкостей - например, гликоля. Не предназначен для агрессивных химикатов, кроме указанных.

Технические характеристики

• Диапазон измерения: 0–0,6 МПа (6 бар) - оптимален для систем с умеренным давлением, таких как водоснабжение и теплотехника.
• Класс точности: 0,5% - означает максимальную погрешность +-0,003 МПа в рамках всего диапазона; достаточен для большинства промышленных задач, но не для лабораторных или эталонных применений.
• Выходной сигнал: 4–20 мА - стандартизированный токовый сигнал, совместимый с PLC, контроллерами и регистраторами.
• Напряжение питания: 24 В постоянного тока - типичное напряжение для промышленной автоматики.
• Рабочая температура: до +130 C - допускает работу в горячих контурах, включая системы ГВС и паровые трубопроводы.
• Защита: IP65 - герметичный корпус защищает от пыли и струй воды, подходит для помещений с повышенной влажностью или на улице под навесом.
• Материал мембраны: нержавеющая сталь - устойчив к механическим воздействиям и коррозии в водных средах.
• Тип сенсора: кремниевый - обеспечивает быстрый отклик и долговечность при циклических нагрузках.
• Резьба подключения: M20×1,5 - стандартная метрическая резьба, совместима с большинством промышленных фланцев и адаптеров.
• Совместимость с жидкостями: гликоль - можно использовать в системах с антифризом, но не с кислотами, щелочами или растворителями.

Совместимость и монтаж

Преобразователь давления PRT-101 0-0,6 МПа M20х1,5 0,5% монтируется через резьбу M20×1,5. Для правильной установки:

• используйте уплотнительное кольцо (например, EPDM или FKM) при соединении с трубопроводом - резьба не самоприспособляемая;
• не перетягивайте - момент затяжки не более 25 Нм, чтобы не повредить чувствительный элемент;
• подключение проводов: красный - питание (+24 В), чёрный - выход (4–20 мА); земля не требуется;
• длина кабеля не регламентирована, но рекомендовано использовать экранированный кабель при протяжке рядом с силовыми линиями.

Не используйте переходники с внутренней резьбой - они снижают прочность соединения. Адаптеры должны иметь внешнюю резьбу M20×1,5.

Безопасность и стандарты

Преобразователь давления PRT-101 0-0,6 МПа M20х1,5 0,5% соответствует требованиям безопасности для промышленного оборудования. Сертифицирован по нормам ЕАЭС для работы в условиях электромагнитной совместимости и защиты от перегрузок. Соответствует уровню IP65, что гарантирует безопасную эксплуатацию во влажной среде. Не имеет взрывозащиты - запрещено использование в зонах с опасностью взрыва (Zone 0–2).

Преимущества

• Устойчивость к коррозии благодаря нержавеющей стальной мембране - продлевает срок службы в водных системах.
• Кремниевый сенсор обеспечивает стабильность сигнала при колебаниях температуры и давления.
• Класс точности 0,5% - лучше, чем у аналогов с пластиковыми мембранами, при сохранении доступной цены.
• IP65 - позволяет устанавливать устройство вне шкафа, например, на насосной станции или в котельном помещении.
• Поддержка 24 В и 4–20 мА - стандартные параметры, легко интегрируемые в существующую автоматику.

Ограничения применения

• Не работает с агрессивными химическими средами - исключены кислоты, щелочи, органические растворители.
• Максимальная температура 130 C - нельзя применять в паровых системах выше этого порога (например, в котлах с давлением >10 бар).
• Не предназначен для измерения абсолютного давления - только избыточного (относительно атмосферного).
• Не имеет встроенной защиты от гидроудара - при резких скачках давления возможен выход из строя.
• Не сертифицирован для пищевой промышленности - не следует использовать в системах производства питьевой воды без дополнительной фильтрации и проверки материалов.

Примеры использования

• Контроль давления в подающем трубопроводе котельной - сигнал передаётся на ПЛК для регулировки частоты насосов.
• Автоматическое включение/выключение насоса в системе ХВС при достижении заданного давления.
• Мониторинг давления в замкнутом контуре отопления с использованием гликолевого раствора.
• Фиксация давления в воздушной магистрали компрессора для предотвращения перегрузки.

Практические советы

• Перед монтажом проверьте соответствие резьбы M20×1,5 на трубопроводе - не все импортные фитинги имеют точно такую же резьбу.
• При установке в вертикальном положении ориентируйте кабельный вывод вниз - это предотвратит попадание влаги в разъём.
• При длительной работе при температуре выше 80 C периодически проверяйте целостность уплотнений.
• Для диагностики используйте мультиметр в режиме измерения тока - при 0 МПа должен быть 4 мА, при 0,6 МПа - 20 мА.
• Не оставляйте устройство без питания более 24 часов - при длительном отключении возможно смещение нулевой точки.
• Заказывайте запасной преобразователь давления PRT-101 0-0,6 МПа M20х1,5 0,5% (арт. prt-101-0.6-0.5-m20) - он часто выступает в роли критически важного элемента в системах автоматики.
