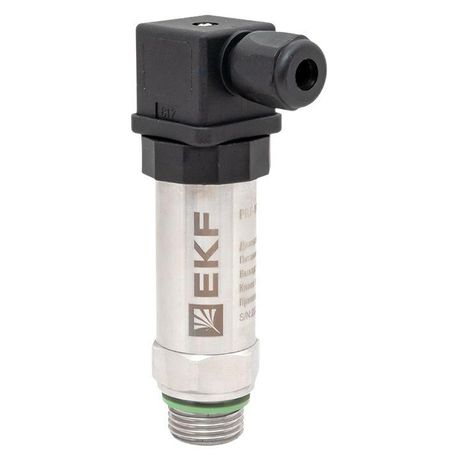

Преобразователь давления PRT-101 0-1,0 MПа G1/2 0,5% | PRT-101-1.0-0.5-G2 EKF

Преобразователь давления PRT-101 0-1,0 МПа G1/2 0,5% от EKF предназначен для измерения избыточного давления в системах водоснабжения, насосных станциях и котельных. Его кремниевый сенсор и нержавеющая стальная мембрана обеспечивают устойчивую работу даже в условиях повышенной нагрузки, а класс точности 0,5% делает устройство надёжным решением там, где важна стабильность показаний.

Назначение и область применения

Преобразователь давления PRT-101 0-1,0 МПа G1/2 0,5% используется для преобразования физического давления в электрический сигнал 4–20 мА. Он подходит для работы в системах, где необходима стабильность и минимальный drift сигнала:

• водоканальные насосные станции;
• системы горячего и холодного водоснабжения (ГВС/ХВС);
• котлы и котельные установки;
• маслостанции и компрессорные системы;
• промышленные контуры автоматизации с требованием к точности выше базового уровня.

Подходит для измерения давления воды, пара, газов и совместимых жидких сред - например, растворов гликоля. Не рекомендован для агрессивных химических сред, кроме указанных.

Технические характеристики

• Измеряемый диапазон: 0–1,0 МПа (до 10 бар)
• Класс точности: +-0,5 % от верхнего предела измерения - обеспечивает допустимую погрешность до 5 кПа в крайней точке шкалы
• Выходной сигнал: 4–20 мА - стандартизованный токовый сигнал для подключения к контроллерам, регистраторам и АСУ
• Напряжение питания: 24 В постоянного тока - совместим с большинством промышленных цепей управления
• Рабочая температура среды: до +130 C - позволяет применять в теплоносителях систем отопления и ГВС
• Степень защиты: IP65 - защищён от пыли и струй воды с любого направления; подходит для монтажа в помещениях с повышенной влажностью
• Процессное соединение: резьба G1/2 - стандартная метрическая резьба для трубопроводов в ЖКХ и промышленности
• Чувствительный элемент: нержавеющая сталь + кремниевый сенсор - повышает долговечность и воспроизводимость результатов

Совместимость и монтаж

Преобразователь давления PRT-101 0-1,0 МПа G1/2 0,5% имеет резьбу G1/2, что соответствует типичному размеру подключаемых труб и фланцев в системах водоснабжения. Для монтажа используйте герметик на основе тефлона или аналогичную ленту - не применяйте пасты с маслом или агрессивными компонентами.

Электрическое подключение выполняется через клеммы внутри корпуса. Подключите провода согласно полярности: красный (+24 В), синий (выход 4–20 мА), земля (при наличии) - не перепутайте! Напряжение питания строго 24 В DC - использование другого напряжения выведет устройство из строя.

Не затягивайте резьбу сверх меры - максимальный крутящий момент не указан, но переусердствовать можно легко. Проблемы с уплотнением возникают чаще всего именно из-за перегрузки.

Безопасность и стандарты

Преобразователь давления PRT-101 0-1,0 МПа G1/2 0,5% соответствует общепринятому уровню безопасности для промышленного оборудования. Сертификаты не указаны, поэтому не следует применять в системах, требующих обязательного подтверждения соответствия (например, взрывозащита, медицинские или ядерные установки). Эксплуатация возможна в рамках нормативов для бытовых и коммунальных сетей.

Преимущества

• Кремниевый сенсор даёт более стабильный выходной сигнал по сравнению с металлическими мембранами - меньше дрейфа со временем
• Нержавеющая сталь в контакте с средой - устойчивость к коррозии в водных системах, особенно при использовании гликоля
• Защита IP65 - возможность установки вне помещений или в сырых местах без дополнительного кожуха
• Широко распространённый интерфейс 4–20 мА - совместим с любыми современными PLC, регуляторами и SCADA-системами
• Цена ниже аналогов с такой же точностью - оптимальное решение для массового внедрения

Ограничения применения

• Не для агрессивных химических сред - щелочей, кислот, органических растворителей
• Запрещено применять при температуре выше +130 C - риск деформации сенсора и потери точности
• Не рассчитан на импульсные или ударные нагрузки - скачки давления выше 1,0 МПа могут вызвать отказ
• Не предназначен для измерения давления в вакууме - работает только с избыточным давлением
• Не сертифицирован для опасных зон (взрывоопасные среды)

Примеры использования

• На насосной станции водоканала - контроль давления в напорном трубопроводе перед подачей в дом
• В котельной - управление частотой насосов по давлению в системе отопления
• В системе подготовки воды - контроль давления на входе фильтров
• На компрессоре - аварийное отключение при достижении порога давления
• В тепловом пункте - регулирование расхода теплоносителя по давлению в замкнутом контуре

Практические советы

• Перед запуском проверьте соответствие давления в системе диапазону 0–1,0 МПа - превышение может сломать сенсор
• При монтаже ориентируйте вывод кабеля вниз - так снижается риск попадания влаги внутрь корпуса
• Если система содержит воздух - продуйте её перед первым включением, чтобы исключить воздушные пробки, влияющие на показания
• Для длительной службы периодически проверяйте целостность уплотнений и состояние резьбового соединения
• При замене старого датчика - сравнивайте не только диапазон, но и тип выходного сигнала: 4–20 мА ≠ 0–10 В
• Обращайте внимание на номер артикула: EKF PRT-101-1.0-0.5-G2 - он точно соответствует модели с резьбой G1/2 и точностью 0,5%
