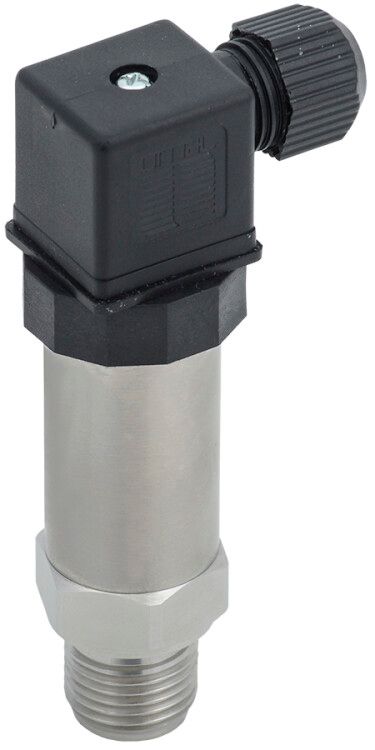

Преобразователь избыточного давления PPT10 0,5% 0-100Бар 4-20мА G1/2 DIN43650 ONI - PPT-G-ST-100-4-20-2-2 IEK

Преобразователь давления PPT10 0,5% 0-100Бар 4-20мА G1/2 DIN43650 от ONI (IEK) преобразует избыточное давление в стандартный токовый сигнал 4–20 мА, обеспечивая надёжную передачу данных в системах автоматизации. Артикул ppt-g-st-100-4-20-2-2 соответствует промышленным требованиям к точности и защите.

Назначение и область применения

Преобразователь давления PPT10 0,5% 0-100Бар 4-20мА G1/2 DIN43650 используется для измерения избыточного давления жидкостей и газов и перевода этого значения в унифицированный токовый сигнал 4–20 мА. Подходит для интеграции в системы управления технологическими процессами: насосные станции, компрессоры, гидравлические и пневматические установки, системы контроля давления в трубопроводах.

Технические характеристики

• Диапазон измерений: 0–100 бар - позволяет контролировать высокие давления, типичные для промышленных гидросистем.
• Класс точности: 0,5 % - максимальная погрешность составляет половину процента от всего диапазона, что обеспечивает стабильную и воспроизводимую метрологическую точность.
• Выходной сигнал: 4–20 мА - стандартный промышленный аналоговый сигнал, совместимый с большинством PLC, регуляторов и систем сбора данных.
• Напряжение питания: 24 В постоянного тока - совместимо с промышленными источниками питания, устойчиво к помехам.
• Номинальный ток потребления: 0,05 А - низкое энергопотребление, снижает нагрузку на цепь питания.
• Размер резьбы: G1/2" - стандартная внутренняя резьба, соответствует DIN 43650, легко заменяет аналогичные устройства.
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды с любого направления, подходит для работы в условиях повышенной влажности и запылённости.
• Способ монтажа: навинчивание - устройство устанавливается прямо в резьбовое отверстие на оборудовании без дополнительных фланцев или адаптеров.
• Гарантийный срок: 24 месяца - подтверждает долговечность и качество сборки.

Совместимость и монтаж

Преобразователь давления PPT10 0,5% 0-100Бар 4-20мА G1/2 DIN43650 монтируется путём навинчивания в резьбовое отверстие с размером G1/2". Для правильной установки необходимо использовать герметик (например, ленту FUM или анаэробный состав) на резьбе, чтобы предотвратить утечки. Убедитесь, что температура среды не выходит за допустимые пределы - устройство рассчитано на работу в обычном промышленном температурном режиме. Кабель подключения выводится через резьбовой вход, что исключает необходимость в отдельных кабельных вводах. Электрические соединения выполняются к клеммам внутри корпуса - полярность соблюдается: "+" - красный провод, "-" - синий.

Безопасность и стандарты

Преобразователь давления PPT10 0,5% 0-100Бар 4-20мА G1/2 DIN43650 соответствует международному стандарту DIN 43650 по форме и размерам резьбы. Защита IP65 обеспечивает безопасную эксплуатацию в помещениях с повышенной влажностью, на открытых площадках и в зонах с возможным воздействием моющих средств. Напряжение питания 24 В DC соответствует нормам безопасности для промышленных систем низкого напряжения.

Преимущества

• Высокая точность класса 0,5 % минимизирует погрешности в системах автоматического контроля.
• Универсальный выход 4–20 мА - совместим с любыми современными контроллерами без необходимости дополнительных преобразователей.
• Металлический корпус и защита IP65 обеспечивают длительную службу даже в агрессивных средах.
• Простой монтаж через резьбу G1/2" экономит время при замене или установке.
• Низкое энергопотребление (0,05 А) снижает тепловыделение и нагрузку на источник питания.

Ограничения применения

• Не предназначена для измерения абсолютного или вакуумного давления - только избыточного (относительно атмосферного).
• Не рекомендуется для агрессивных сред: кислот, щелочей, растворителей - материал контакта с средой не указан, возможно повреждение мембраны.
• Не работает при переполнении: превышение верхнего предела 100 бар может вызвать механическое повреждение чувствительного элемента.
• Не подходит для пульсирующего давления с частотой выше 10 Гц - возможны искажения сигнала.
• Температурный диапазон не указан - при экстремальных температурах (>+85C или <-20C) требуется проверка совместимости.

Примеры использования

• Контроль давления в гидравлическом прессе - сигнал 4–20 мА подаётся на ПЛК для аварийного отключения при превышении порога.
• Автоматизация насосной станции - преобразователь PPT10 0,5% 0-100Бар 4-20мА G1/2 DIN43650 встроен в нагнетательный трубопровод для поддержания заданного давления.
• Система воздушного снабжения на конвейере - контроль давления в пневмолинии для обеспечения стабильной работы пневмоцилиндров.
• Индикация давления в баке сжатого воздуха - сигнал передаётся на дисплей оператора или в SCADA-систему.

Практические советы

• Перед установкой проверьте соответствие резьбы G1/2" на оборудовании - используйте мерную резьбовую пробку.
• Затягивайте преобразователь давления PPT10 0,5% 0-100Бар 4-20мА G1/2 DIN43650 руками до упора, затем доверните на 1/4 оборота - переусилие может повредить резьбу или мембрану.
• Подключение кабеля выполняйте после монтажа - не допускайте натяжения проводов, которые могут передавать усилие на корпус.
• При первом включении дождитесь стабилизации сигнала - прибор требует 1–2 минуты на прогрев и калибровку в рабочих условиях.
• Для диагностики используйте мультиметр: при 0 бар должен быть ток ~4 мА, при 100 бар - ~20 мА. Отклонение более +-0,2 мА указывает на проблему.
• При хранении сохраняйте устройство в сухом месте - влага в корпусе может вызвать окисление контактов.
