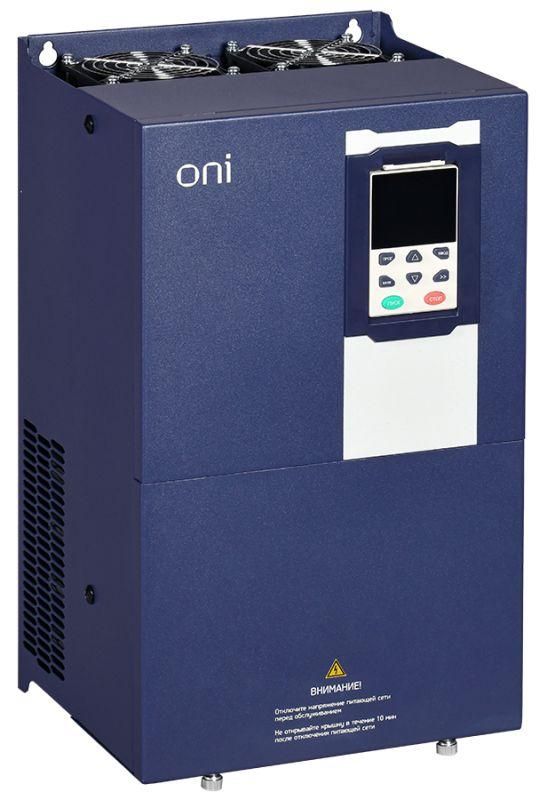

Преобразователь частоты K750 380В 3 фазы, мощность 22-30кВт 45-60А, IP20 ONI - K750-33-2230TM IEK

Преобразователь частоты ONI (IEK) k750-33-2230tm предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 22 кВт при питании от сети 380 В. Устройство сочетает надёжную конструкцию IP20, встроенное торможение и поддержку промышленных протоколов связи - идеально для автоматизированных систем на заводах, в ЛЭП и на объектах ЖКХ.

Назначение и область применения

Преобразователь частоты ONI (IEK) k750-33-2230tm управляет скоростью вращения двигателя, снижая энергопотребление и износ оборудования. Подходит для задач, где требуется плавный запуск, точная скорость или торможение:

• Вентиляторы, насосы, компрессоры
• Ленточные и цепные конвейеры
• Подъёмники, лифты, эскалаторы
• Оборудование для переработки материалов, упаковки, производства
• Системы водоснабжения и канализации в ЖКХ

Устройство рассчитано на работу в промышленной среде - допускает колебания напряжения, пыль, вибрацию.

Технические характеристики

• Сетевое напряжение: 380 В +-15%, три фазы
• Номинальная мощность: 22 кВт
• Номинальный ток: 60 А
• Выходное напряжение: до 483 В
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами
• Частота входной сети: 50/60 Гц - совместим с любыми сетями в России и странах СНГ
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки в закрытом щите
• Торможение: встроенное тормозное сопротивление - обеспечивает остановку без внешних элементов
• Интерфейсы: один порт RS-485, поддержка Modbus RTU - для интеграции в SCADA и PLC системы
• Управление: ручное через LCD-панель, дистанционное (через сигналы 0–10 В, 4–20 мА), сетевые протоколы
• Гарантия: 2 года

Совместимость и монтаж

Преобразователь частоты ONI (IEK) k750-33-2230tm монтируется в электрощит с защитой от пыли и влаги. Для работы необходимы:

• Трёхфазный ввод 380 В с автоматическим выключателем (минимум 80 А)
• Заземление - обязательно
• Фильтр EMI (при чувствительном оборудовании рядом)
• Кабели сечением не менее 16 мм2 для силовой части (по току 60 А)
• Посадочное место - проверьте габариты корпуса перед установкой

Не подключайте двигатель выше 22 кВт - возможен перегрев и отказ. Мотор должен быть трёхфазный, асинхронный, с короткозамкнутым ротором.

Безопасность и стандарты

Преобразователь частоты соответствует требованиям безопасности для промышленного оборудования. Соответствует ГОСТ Р 51317.1, IEC 61800-5-1. Защита IP20 исключает доступ к токоведущим частям при открытой крышке - работать с устройством можно только после отключения питания и снятия напряжения.

Преимущества

• Встроенное тормозное сопротивление экономит деньги на внешние модули
• LCD-дисплей с интуитивным меню - легко настраивать без ПК
• Modbus и RS-485 позволяют подключить к существующим системам управления
• Поддержка дистанционного управления - удобно для удалённых объектов
• Векторное управление - повышает КПД и точность при малых оборотах

Ограничения применения

• IP20 - нельзя использовать на открытом воздухе, в сырых помещениях, без шкафа
• Не предназначена для однофазных сетей - только 380 В трёхфазные
• Максимальная мощность - 22 кВт; превышение вызывает аварийное отключение
• Не работает с синхронными двигателями, шаговыми, постоянного тока
• При температуре выше +40 C снижается выходная мощность - нужен принудительный охладитель

Примеры использования

• На пищевом комбинате - регулирование скорости конвейера для равномерной упаковки
• В водоканале - автоматическое поддержание давления в трубопроводе
• На складе - плавный подъём и опускание грузового лифта с контролем нагрузки
• На станке - изменение частоты вращения шпинделя в зависимости от материала

Практические советы

• Перед первым запуском - выполните автонастройку двигателя через меню на дисплее
• При длительной работе на низких оборотах - используйте отдельный вентилятор охлаждения двигателя
• Для сложных систем - сохраняйте профили настройки на USB-накопитель (если есть разъём)
• Проверяйте соединения RS-485 - терминаторы 120 Ом обязательны при длине кабеля более 50 м
• Не забывайте про фильтры на входе - они продлевают жизнь преобразователю при нестабильной сети
