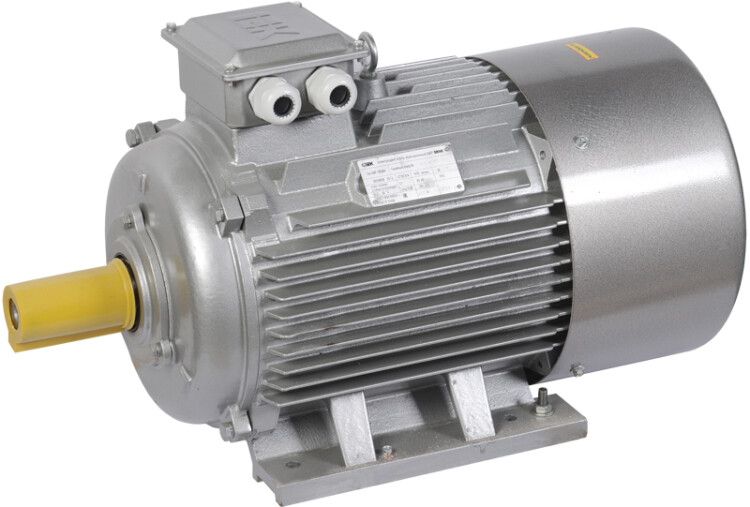

Электродвигатель асинхронный АИР DRIVE 22 кВт 1500 об/мин IM1081 IEK (ИЭК) DRV180-S4-022-0-1510

Электродвигатель трехфазный АИР 180S4 660В 22кВт 1500об/мин 1081 (лапы) DRIVE DRV180-S4-022-0-1510 - надёжный асинхронный двигатель от IEK для промышленного оборудования, работающего на сети 380 В. Модель DRIVE_DRV180-S4-022-0-1510 рассчитана на длительную эксплуатацию в условиях высокой нагрузки и перепадов температур.

Назначение и область применения

Электродвигатель трехфазный АИР 180S4 660В 22кВт 1500об/мин 1081 (лапы) DRIVE DRV180-S4-022-0-1510 предназначен для привода механизмов, требующих постоянной мощности и устойчивости к перегрузкам. Подходит для установки на насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ, смесителях и других устройствах в обрабатывающей, горнодобывающей и коммунальной сферах.

Технические характеристики

• Мощность: 22 кВт - обеспечивает достаточную силу для средних и крупных промышленных задач
• Напряжение: 380 В (номинальное), указанная 660 В - это возможное соединение звездой при питании от 660 В трёхфазной сети
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Частота вращения: 1500 об/мин - соответствует четырёхполюсному двигателю при частоте 50 Гц
• Количество фаз: 3 - работает от стандартной трёхфазной сети
• Тип двигателя: асинхронный - прост в обслуживании, устойчив к колебаниям напряжения
• Высота оси вращения: 180 мм - определяет габариты и тип рамы
• Типоразмер: 180 мм - совпадает с высотой оси, используется при подборе крепления
• Монтажное исполнение: IM1081 - лапы, горизонтальная установка с креплением через основание
• Количество полюсов: 4 - формирует синхронную скорость 1500 об/мин
• КПД: 0.91 - высокий уровень преобразования электроэнергии в механическую работу
• Номинальный ток: 42.5 А (при Δ-соединении), 24.3 А (при Y-соединении)
• Коэффициент мощности: 0.85 - показывает эффективность потребления реактивной мощности
• Подшипники: шариковые - обеспечивают долгий срок службы при равномерной нагрузке
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Климатическое исполнение: У2 - допустимо использование в закрытых помещениях с умеренным климатом, температура от –45 C до +40 C
• Гарантия: 36 месяцев
• Норматив: ГОСТ 51689 - соответствие российским требованиям к промышленным двигателям

Совместимость и монтаж

Электродвигатель трехфазный АИР 180S4 660В 22кВт 1500об/мин 1081 (лапы) DRIVE DRV180-S4-022-0-1510 имеет монтажное исполнение IM1081 - то есть крепится на лапах. Для установки требуется ровная бетонная или металлическая площадка. Диаметр посадочных отверстий под болты соответствует стандарту для рамы 180 мм. Соединение обмоток можно выполнить треугольником (Δ) на 380 В или звездой (Y) на 660 В - выбирайте в зависимости от доступного напряжения питания. Клеммная коробка расположена сверху, доступна для подключения без демонтажа. Обязательно проверьте совпадение диаметра вала с муфтой или шкивом - он соответствует стандарту для данного типоразмера.

Безопасность и стандарты

Электродвигатель DRIVE DRV180-S4-022-0-1510 соответствует ГОСТ 51689 и имеет степень защиты IP55, что исключает попадание пыли внутрь корпуса и повреждение от водяных струй. Это позволяет использовать его в сырых, запылённых и технологически сложных средах. Климатическое исполнение У2 гарантирует работоспособность при температурах от –45 C до +40 C, однако не предназначено для открытого монтажа на улице без защиты от атмосферных воздействий.

Преимущества

• Высокий КПД (91%) снижает потери энергии и расходы на электроснабжение
• Шариковые подшипники увеличивают срок службы и уменьшают необходимость в техобслуживании
• Защита IP55 делает двигатель пригодным для работы в цехах с мойкой оборудования
• Гарантия 3 года - подтверждает качество сборки и материалов
• Совместимость с двумя схемами подключения (Δ/Y) даёт гибкость при подключении к различным сетям

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Не рекомендован для постоянной работы ниже –45 C или выше +40 C - риск выхода из строя подшипников и изоляции
• Не следует использовать в условиях постоянного погружения в жидкость - IP55 не предохраняет от затопления
• Требуется стабильное трёхфазное питание; при перекосе фаз или провалах напряжения возможны перегрев и отказ

Примеры использования

• Привод насоса для подачи воды в системе водоснабжения
• Конвейерная лента на пищевом производстве
• Вентиляционная установка в промышленном цеху
• Циркулярная пила или фрезерный станок с ЧПУ
• Компрессор для воздушной системы в автосервисе
• Затворы и задвижки в трубопроводах канализационных и водосточных систем

Практические советы

• При подключении используйте автоматический выключатель с тепловой защитой - номинал не менее 50 А для Δ-схемы
• Перед первым запуском проверьте вращение вала - оно должно быть против часовой стрелки при взгляде на вал со стороны вентилятора (если не указано иное)
• Обеспечьте свободный доступ к клеммной коробке для диагностики и замены кабелей
• Проверяйте герметичность клеммной крышки перед каждым включением - особенно в условиях повышенной влажности
• При замене старого двигателя убедитесь, что новый имеет ту же высоту оси (180 мм) и тип крепления (IM1081)
• Не применяйте этот двигатель в качестве замены для моделей с другой степенью защиты - например, IP65 или IP67 - даже если мощность совпадает
