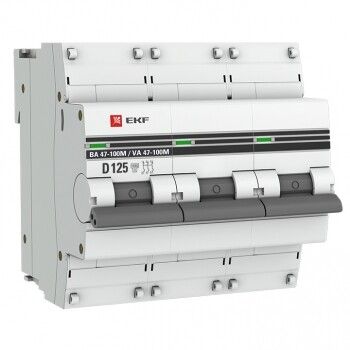

Автоматический выключатель 3P 125А (D) 10kA ВА 47-100M c электромагнитным расцепителем EKF PROxima - mcb47100m-3-125D-pro

Автоматический выключатель ВА 47-100M от EKF - трёхполюсный коммутационный аппарат с электромагнитным расцепителем, предназначенный для защиты цепей от короткого замыкания. Номинальный ток 125 А и отключающая способность 10 кА делают его подходящим для мощных нагрузок в промышленной и коммерческой электроустановке. Артикул mcb47100m-3-125d-pro относится к серии PROxima.

Назначение и область применения

Автоматический выключатель ВА 47-100M предназначен исключительно для защиты от короткого замыкания. Он не имеет теплового расцепителя, поэтому не реагирует на длительные перегрузки. Применяется там, где требуется быстрое отключение при аварийных токах, а защита от перегрева уже обеспечена другим оборудованием - например, тепловыми реле или частотными преобразователями.

Подходит для использования в распределительных щитах промышленного оборудования: станках, насосах, конвейерах, системах вентиляции, а также в силовых цепях с высокими пусковыми токами - таких как двигатели, сварочные аппараты, индукционные печи.

Технические характеристики

• Номинальный ток: 125 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D - позволяет работать с высокими пусковыми токами (например, у двигателей)
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Частота: 50/60 Гц
• Класс токоограничения: 3 - снижает энергию КЗ до безопасного уровня
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях
• Поперечное сечение провода: 1–35 мм2 (медный или алюминиевый)
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –10 C до +50 C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влажности
• Ширина по модулям: 3 (стандартная DIN-рейка)
• Глубина монтажа: 45 мм
• Гарантия: 84 месяца

Совместимость и монтаж

Выключатель ВА 47-100M монтируется на стандартную DIN-рейку шириной 35 мм. Устройство фиксируется двухпозиционной защелкой - достаточно вставить верхнюю часть на рейку и нажать до характерного щелчка. Для демонтажа потяните рычаг вниз.

Клеммы рассчитаны на подключение медных и алюминиевых проводников сечением от 1 до 35 мм2. Перед затяжкой рекомендуется использовать наконечники для алюминиевых жил. Пластиковая крышка над клеммами предотвращает случайное прикосновение и позволяет опломбировать устройство после монтажа - важно для объектов с контролируемым доступом.

Безопасность и стандарты

Автоматический выключатель ВА 47-100M соответствует требованиям ГОСТ IEC 60898-1. Его конструкция обеспечивает класс токоограничения 3, что снижает риск повреждения кабелей и оборудования при КЗ. Увеличенная прочность корпуса за счёт дополнительных заклёпок предотвращает деформацию при больших токах. Отсутствие теплового расцепителя - не недостаток, а целенаправленная специализация устройства.

Преимущества

• Электромагнитный расцепитель с характеристикой D - устойчив к пусковым токам двигателей и других индуктивных нагрузок
• Улучшенная конструкция корпуса: заклёпки и усиленные соединения снижают риск расхождения корпуса при аварии
• Пластины для пломбировки обеспечивают контроль доступа и соответствие нормам безопасности
• Поддержка алюминиевых и медных проводов - гибкость при использовании существующих кабельных решений
• Долгий гарантийный срок - 84 месяца, что говорит о высокой надёжности сборки

Ограничения применения

Не применяйте ВА 47-100M в качестве основной защиты от перегрузки - он не отключается при длительном превышении тока выше 125 А. Обязательно используйте его совместно с тепловыми реле, термореле или другими средствами защиты от перегрева.

Не устанавливайте в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 не предусматривает защиту от воды и пыли. Также не используется в помещениях с рабочей температурой ниже –10 C или выше +50 C.

Примеры использования

• Защита главного входа в распределительный щит станка с асинхронным двигателем 75 кВт
• Отключение цепи питания инверторной сварки при КЗ
• Комбинированная защита в щите управления конвейерной линией - здесь ВА 47-100M работает вместе с тепловыми реле на каждом моторе
• Фидерный автомат в промышленном распределительном пункте, где перегрузка контролируется через PLC и контакторы

Практические советы

• Выбирая между ВА 47-100M и аналогичными моделями с тепловым расцепителем, задайте вопрос: “Нужна ли мне защита от перегрузки?” Если ответ - нет, то этот автомат идеален.
• При подключении алюминиевых проводов обязательно используйте наконечники типа НЛ или НАИ, чтобы избежать окисления и плохого контакта.
• Проверьте глубину монтажа (45 мм) перед установкой в шкаф - убедитесь, что есть свободное место за DIN-рейкой.
• Пломбирование крышек клемм - обязательная процедура на объектах с регламентированным обслуживанием. Это требование часто проверяют органы госнадзора.
• Если нужна возможность удалённого отключения - выбирайте модель с дополнительной комплектацией (электромагнитный расцепитель с катушкой отключения).
