Автоматический выключатель модульный YON max типа MD125H, 6кА, 3 полюса, хар-ка D, 125А | MD125H-3PD125 DKC ДКС

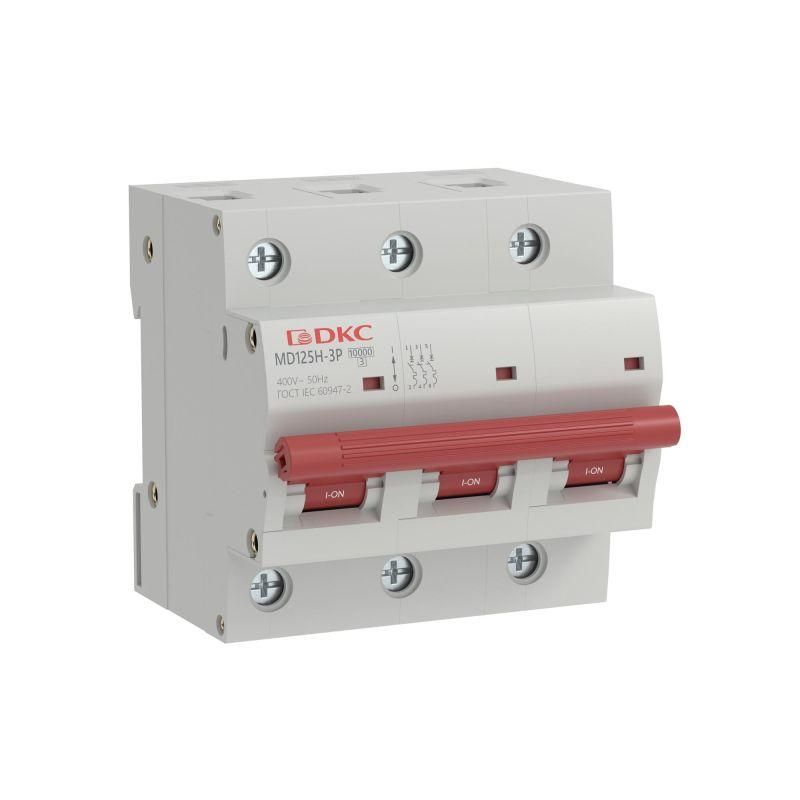

Автоматический выключатель MD125H-3PD125 от DKC (YON MAX) - трёхполюсный модульный аппарат на 125 А с характеристикой D и отключающей способностью 10 кА, предназначенный для защиты мощных электрических цепей от перегрузок и коротких замыканий. Подходит для промышленных и коммерческих объектов, где требуется надёжная защита оборудования с высокими пусковыми токами.

Назначение и область применения

MD125H-3PD125 используется для защиты силовых цепей переменного тока с частотой 50 Гц и напряжением до 400 В. Применяется там, где есть оборудование с большими пусковыми токами - например, двигатели, насосы, компрессоры, конвейеры, сварочные аппараты. Также подходит для распределительных щитов в промышленных зданиях, торговых центрах, логистических терминалах и объектах социальной инфраструктуры. Может использоваться для ручного включения/выключения цепей, хотя не предназначен для частых операций.

Технические характеристики

• Номинальный ток: 125 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 10 кА (при коротком замыкании)
• Характеристика срабатывания: D - позволяет выдерживать кратковременные пусковые токи до 10–20 крат от номинала, что важно для двигателей и трансформаторов
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на провода и оборудование
• Номинальное напряжение изоляции (Ui): 500 В
• Номинальное импульсное выдерживаемое напряжение (Uimp): 10 кВ - устойчивость к скачкам напряжения, включая молнии
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Рабочий диапазон температур: от –25 C до +40 C
• Максимальное сечение подключаемого провода: 50 мм2
• Ширина по модулям: 4,5 модуля (135 мм)
• Глубина монтажа: 77,3 мм
• Частота: 50 Гц
• Категория перенапряжения: IV - рассчитан на использование в местах с высоким уровнем переходных процессов, например, на входе в здание
• Степень загрязнения: 3 - допустимо применение в помещениях с умеренным количеством пыли и проводящего загрязнения

Совместимость и монтаж

MD125H-3PD125 совместим с DIN-рейкой шириной 35 мм, стандартной для промышленных и распределительных щитов. Устанавливается в щитах с достаточным свободным пространством - глубина монтажа составляет 77,3 мм, учтите это при выборе корпуса. Для подключения используйте медные провода сечением до 50 мм2. Клеммы затягиваются отверткой; рекомендуется проверить момент затяжки согласно руководству производителя. Возможна дополнительная комплектация: контакты, расцепители, сигнализирующие устройства - можно заказать отдельно.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Конструкция выполнена из армированного стекловолокном полиамида - материал устойчив к механическим повреждениям, огню и высоким температурам. Наличие семи заклёпок обеспечивает повышенную прочность корпуса. Класс токоограничения 3 и категория перенапряжения IV обеспечивают безопасность даже в условиях нестабильной сети.

Преимущества

• Увеличенная отключающая способность (10 кА) - выше, чем у многих аналогов (6 кА), что делает его более надёжным в сетях с высоким током КЗ
• Характеристика D - оптимальна для защиты двигателей и другого оборудования с высокими пусковыми токами
• Корпус из прочного композита - устойчив к ударам, вибрациям и перегреву
• Поддержка больших сечений проводов (до 50 мм2) - исключает необходимость использования переходников
• Гарантия 5 лет - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для постоянного ручного включения/отключения - это сокращает срок службы механизма
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты (например, в боксе с классом IP54+)
• Работает только при температуре до +40 C - в помещениях без кондиционирования или с высокой тепловой нагрузкой требуются меры по вентиляции
• Не подходит для защиты цепей постоянного тока - только переменный ток 50 Гц
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита главного ввода в промышленном цехе с несколькими асинхронными двигателями
• Щитовая на складском комплексе - защита группы конвейеров и насосов
• Распределительный щит торгового центра - питание лифтов, систем вентиляции, холодильных установок
• Энергообъекты с высокой вероятностью коротких замыканий - например, на выходе из трансформаторной подстанции

Практические советы

• Выбирая MD125H-3PD125, убедитесь, что расчетный ток КЗ в вашей сети не превышает 10 кА - иначе аппарат может не справиться
• При монтаже в плотно заполненных щитах проверьте, хватает ли места по глубине - 77,3 мм - и соблюдайте зазоры для теплоотвода
• Для защиты двигателей обязательно сочетайте этот автомат с тепловым реле или УЗО, так как он не реагирует на утечки тока
• Проверяйте соответствие сечения кабеля - 50 мм2 максимум. Меньшие сечения можно подключать через специальные наконечники
• Если в вашем проекте нужны дополнительные функции (сигнализация, дистанционное управление), выбирайте варианты с возможностью дополнительной комплектации
