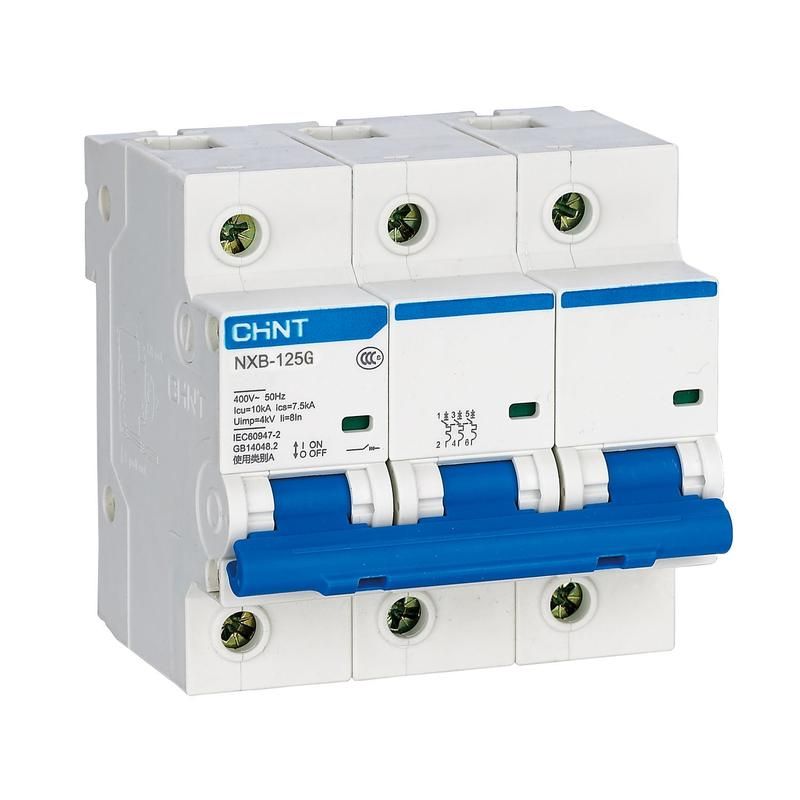

Выключатель автоматический трехполюсный NXB-125 3P 125А 10kA х-ка D (R) | 816144 CHINT

Автоматический выключатель модульный трехполюсный 125А 10кА характеристика D от бренда CHINT, артикул 816144, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках. Отличается высокой отключающей способностью и устойчивостью к импульсным токам, что делает его надежным решением для оборудования с высоким пусковым током.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 125А 10кА характеристика D используется для защиты трёхфазных цепей переменного тока с напряжением до 400 В. Подходит для защиты мощных потребителей: электродвигателей, насосов, компрессоров, конвейеров, сварочных аппаратов и другого промышленного оборудования, где возникают длительные пусковые токи. Может применяться в распределительных щитах жилых, офисных и производственных зданий, в том числе там, где есть доступ необученного персонала.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Характеристика срабатывания: D - срабатывает при токе 12×Iн +-20%, что позволяет избежать ложных срабатываний при пуске двигателей
• Отключающая способность: 10 кА - способен безопасно отключить цепь при токе короткого замыкания до 10 000 А
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Напряжение изоляции: 500 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от молний)
• Тип тока: переменный (AC) - работает только в сетях с переменным током
• Частота: 50–60 Гц - совместим с сетями России, Европы и других стран
• Модульная ширина: 4,5 модуля (81 мм) - занимает 4,5 стандартных модулей по 18 мм каждый
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм, но не защищен от пыли и воды
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях, но не на улице
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри помещений, без значительной запылённости или конденсата
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ до безопасного уровня
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов при номинальном токе

Совместимость и монтаж

Автоматический выключатель модульный 125А серии NXB-125 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы для кабеля сечением до 50 мм2 (медный) или 70 мм2 (алюминиевый). Также возможна установка шин типа PIN и FORK. Устройство имеет индикатор положения контактов - окно показывает «ON» (включен) или «OFF» (выключен). Для расширения функциональности возможно подключение дополнительных модулей: вспомогательных контактов, сигнальных контактов аварийного срабатывания, независимых расцепителей и расцепителей по напряжению.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Обладает классом токоограничения 3, что повышает безопасность при коротком замыкании. Конструкция исключает возможность случайного прикосновения к токоведущим частям благодаря корпусу с IP20. Наличие индикатора положения контактов снижает риск ошибок при обслуживании.

Преимущества

• Устойчивость к пусковым токам благодаря характеристике D - идеально для двигателей и тяжёлой техники
• Высокая отключающая способность (10 кА) - подходит для сетей с большой мощностью КЗ
• Гибкость расширения - возможность установки дополнительных модулей
• Надёжная механическая и электрическая долговечность - 20 тыс. циклов включения/отключения
• Простая интеграция в существующие щиты благодаря стандартному формату модулей

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для частых операций включения/отключения - оптимизирован для защиты, а не для регулярного управления нагрузкой
• Не подходит для цепей постоянного тока - только для переменного тока 50–60 Гц
• Требуется соблюдение условий температурного режима - не следует устанавливать в местах с температурой ниже -25C или выше +40C
• Необходимо учитывать посадочные размеры - ширина 81 мм требует достаточного места в щите

Примеры использования

• Защита трёхфазного двигателя 75 кВт на производстве
• Щитовая защита конвейерной линии в пищевой промышленности
• Распределительный щит торгового центра с группой мощных HVAC-систем
• Оборудование сварочного участка с периодическими пусками
• Циркуляционные насосы в системах отопления крупных зданий

Практические советы

• Выбирая автоматический выключатель модульный 125А характеристика D, убедитесь, что пусковой ток вашего оборудования не превышает 12×125 = 1500 А - иначе возможны ложные срабатывания
• При использовании в условиях повышенной влажности (например, в цехах с мойкой) установите выключатель в герметичный бокс с более высокой степенью защиты
• Для удалённой сигнализации срабатывания используйте дополнительный модуль AL-X3 - он передаст сигнал о аварийном отключении
• Проверьте соответствие сечения кабеля и номинала автомата - для 125 А требуется минимум 35 мм2 медного провода
• При сборке щита оставляйте свободное место рядом - модуль NXB-125 широкий, и соседние автоматы должны легко извлекаться
