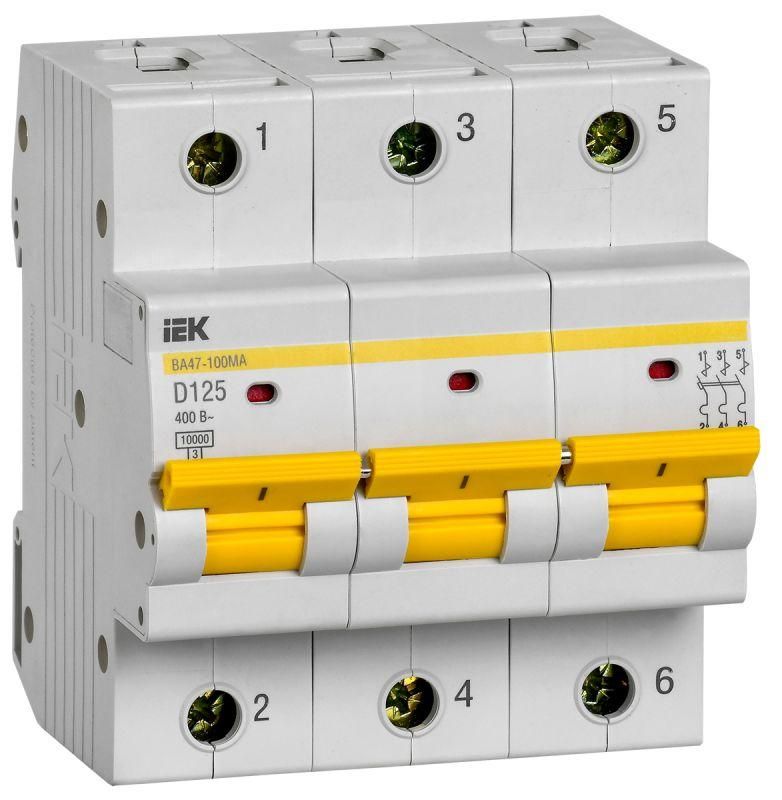

Выключатель автоматический трехполюсный ВА47-100МА без тепл. расцеп. 3P 125А 10кА D | MVA43-3-125-D IEK

Автоматический выключатель ВА47-100МА без теплового расцепителя — это коммутационное устройство для защиты электрических цепей от сверхтоков, предназначенное для установки на DIN-рейку. Бренд IEK, артикул mva43-3-125-d, используется там, где требуется только магнитная защита, а тепловая отсечка не нужна.

Назначение и область применения

Автоматический выключатель ВА47-100МА без теплового расцепителя применяется для защиты линий от коротких замыканий. Отсутствие теплового расцепителя делает его подходящим для цепей с высокими пусковыми токами, где обычные автоматы ложно срабатывают. Устройство защищает распределительные и групповые цепи, системы пожаротушения, вентиляции, аварийного освещения и другую ответственную нагрузку, требующую надёжной защиты от КЗ.

Технические характеристики

• Номинальный ток: 125 А — максимальный постоянный ток, который выдерживает автомат без срабатывания;
• Номинальное напряжение: 400 В переменного тока — работает в сетях до 400 В AC;
• Номинальная отключающая способность: 10 кА — способен безопасно отключить цепь при токе короткого замыкания до 10 000 А;
• Характеристика срабатывания: D — срабатывает при токе 10–20 кратном от номинала, подходит для мощных двигателей и импульсных нагрузок;
• Количество полюсов: 3 — защищает три фазы одновременно;
• Поперечное сечение провода: 2,5–35 мм² — позволяет подключать медные жилы этого сечения;
• Степень защиты IP20 — защищён от прикосновений к токоведущим частям, но не герметичен; не предназначен для улицы или сырых помещений;
• Рабочая температура: до +40 °C — эксплуатируется в помещениях с нормальным микроклиматом;
• Модульная ширина: 4,5 модуля — занимает 9 мм на DIN-рейке (1 модуль = 17,5 мм);
• Срок службы: 15 лет — рассчитан на длительную работу при соблюдении условий эксплуатации;
• Тип тока: AC — только для переменного тока 50 Гц;
• Способ монтажа: на DIN-рейку — стандартная установка в щитах.

Совместимость и монтаж

Автоматический выключатель ВА47-100МА совместим со всеми типами DIN-реек шириной 35 мм, используемых в промышленных и бытовых щитах. Подключение проводов осуществляется зажимами с моментом затяжки, соответствующим сечению 2,5–35 мм². Для обеспечения надёжного контакта рекомендуется использовать наконечники типа НШВИ. Монтаж возможен только в закрытых щитах с хорошей вентиляцией. Автомат не имеет встроенной механической блокировки — можно дополнять контактными модулями, сигнализацией или дополнительными расцепителями, если предусмотрено проектом.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применение в соответствии с этими стандартами гарантирует соответствие требованиям безопасности при работе в электрических установках до 1000 В. Сертифицирован для использования в промышленных и коммерческих объектах. Не предназначен для работы в условиях взрывоопасной среды или повышенной влажности.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает надёжную защиту даже при серьёзных КЗ;
• Характеристика D исключает ложные срабатывания при запуске оборудования с большими пусковыми токами — например, насосов, компрессоров, конвейеров;
• Модульная конструкция легко интегрируется в существующие щиты без переделок;
• Долгий срок службы (15 лет) снижает затраты на обслуживание;
• Поддержка дополнительной комплектации — возможность добавления AUX-контактов, расцепителей, индикаторов состояния.

Ограничения применения

• Не подходит для защиты цепей с перегрузками — отсутствует тепловой расцепитель, поэтому при длительном превышении тока выше 125 А автомат не отключится;
• Не применяется вне помещений — степень защиты IP20 не предохраняет от влаги, пыли и воздействия погоды;
• Не используется в цепях постоянного тока — только для переменного тока 50 Гц;
• Не рекомендуется для слаботочных систем, домашней розеточной сети или освещения — избыточен и опасен без тепловой защиты.

Примеры использования

• Защита силового кабеля питания трёхфазного двигателя насоса в системе водоснабжения;
• Коммутирование ввода в распределительный щит промышленного участка с большим количеством пускателей;
• Обеспечение защиты линии вентиляционного агрегата с частотным преобразователем;
• Фазовая защита в системе пожаротушения, где важна только реакция на КЗ, а не перегрузка.

Практические советы

• Выбирая ВА47-100МА, убедитесь, что ваша нагрузка действительно не требует тепловой защиты — если есть риск длительной перегрузки, лучше взять модель с термическим расцепителем;
• Проверьте посадочные размеры: ширина 4,5 модуля требует свободного места на рейке — не забудьте про соседние аппараты;
• При использовании в щите с несколькими автоматами — учитывайте тепловые потоки: не располагайте рядом с другими нагревающимися элементами;
• Для удобства диагностики и управления подключите дополнительный контакт NO/NC — он позволит передать сигнал о состоянии автомата в систему контроля;
• При замене старого автомата — проверьте сечение кабеля: если оно меньше 2,5 мм², такой автомат нельзя ставить — это нарушение правил ПУЭ.
