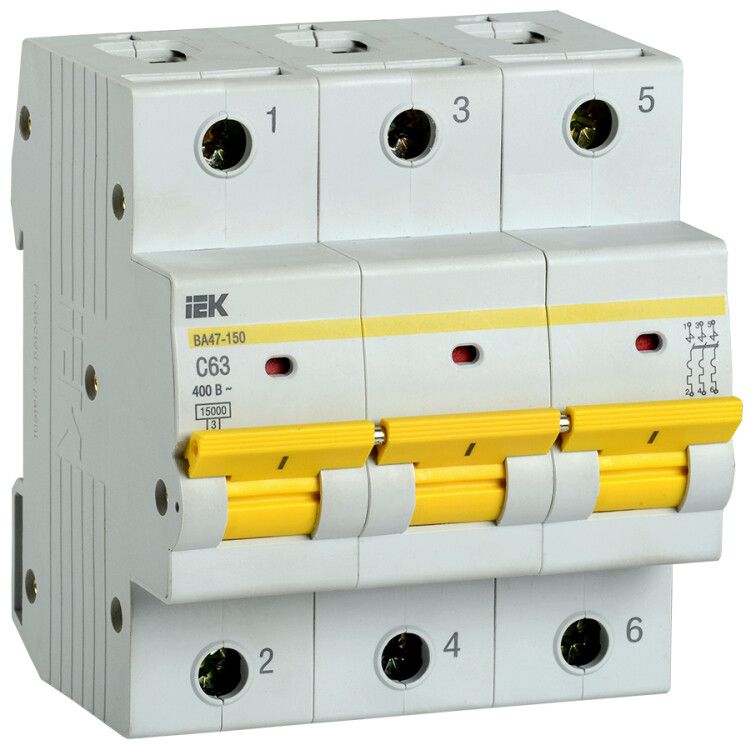

Выключатель автоматический трехполюсный ВА47-150 63А C 15кА KARAT | MVA50-3-063-C IEK

Автоматический выключатель модульный трехполюсный ВА47-150 63А 15кА характеристика C от IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Артикул mva50-3-063-c используется в распределительных щитах жилых и промышленных объектов, обеспечивая надежную работу при нагрузках до 63 А.

Назначение и область применения

Автоматический выключатель модульный ВА47-150 защищает группы потребителей - освещение, розеточные контуры, оборудование на 400 В переменного тока. Подходит для установки в вводно-распределительных устройствах (ВРУ), этажных щитах, промышленных панелях. Применяется там, где требуется защита от сверхтоков, особенно при запуске двигателей и других устройств с пусковыми токами.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 230/400 В
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 15 кА - способен безопасно отключить ток короткого замыкания до 15 000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для смешанных нагрузок (освещение + розетки + малые двигатели)
• Тип напряжения: AC - работает только с переменным током
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты: IP40 - защищён от доступа инструментов и частиц больше 1 мм, но не герметичен
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Модульная ширина: 4,5 модуля - занимает 9 мм на рейке (1 модуль = 17,5 мм)
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель ВА47-150 совместим со всеми стандартными DIN-рейками (EN 60715). Устанавливается в щиты с достаточным свободным местом - ширина 9 мм позволяет разместить несколько аппаратов рядом. Для подключения используйте медные провода сечением 1–25 мм2. Клеммы затягиваются отверткой, усилие не требует специальных инструментов. Не допускается монтаж в условиях повышенной влажности или открытых площадках - степень защиты IP40 не предохраняет от брызг и пыли.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Обеспечивает классическую двухступенчатую защиту: тепловую - против длительных перегрузок, электромагнитную - против коротких замыканий. Конструкция исключает самопроизвольное включение после срабатывания - необходимо ручное переведение рычага в положение «ВКЛ».

Преимущества

• Высокая отключающая способность (15 кА) - подходит для зон с высокими токами КЗ, например, возле трансформаторов
• Характеристика C - хорошо сочетается с бытовыми и полупромышленными нагрузками
• Надёжная механика - проверенная серия KARAT от IEK, известная долговечностью контактов
• Яркая цветовая маркировка - легко отличить положение «ВКЛ» / «ВЫКЛ» даже в темноте
• Поддерживается в ассортименте - легко найти аналоги по току и характеристике

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC)
• IP40 не защищает от воды и пыли - нельзя использовать вне закрытых щитов
• Не рекомендуется для защиты мощных двигателей с частыми пусками - лучше выбрать характеристику D
• Не подходит для систем с высокой долей импульсных нагрузок (например, светодиодные драйверы) - возможны ложные срабатывания

Примеры использования

• Защита трёхфазного конвейера на заводе
• Щит освещения и розеток в многоквартирном доме
• Распределительный щит на участке с насосами и компрессорами
• Общий автомат перед группой бытовых приборов в мастерской

Практические советы

• Выбирая между характеристиками C и D - для обычных помещений берите C, для оборудования с большими пусковыми токами (электродвигатели > 1,5 кВт) - D
• Перед монтажом проверьте сечение кабеля: для 63 А минимум 10 мм2 меди
• Не забудьте про координацию с другими автоматами - верхний автомат должен иметь больший номинал, чем нижние
• При замене старого автомата - убедитесь, что новый имеет ту же ширину (4,5 модуля) и тип крепления
• Проверяйте наличие сертификатов и маркировки IEK (ИЭК) - избегайте подделок
