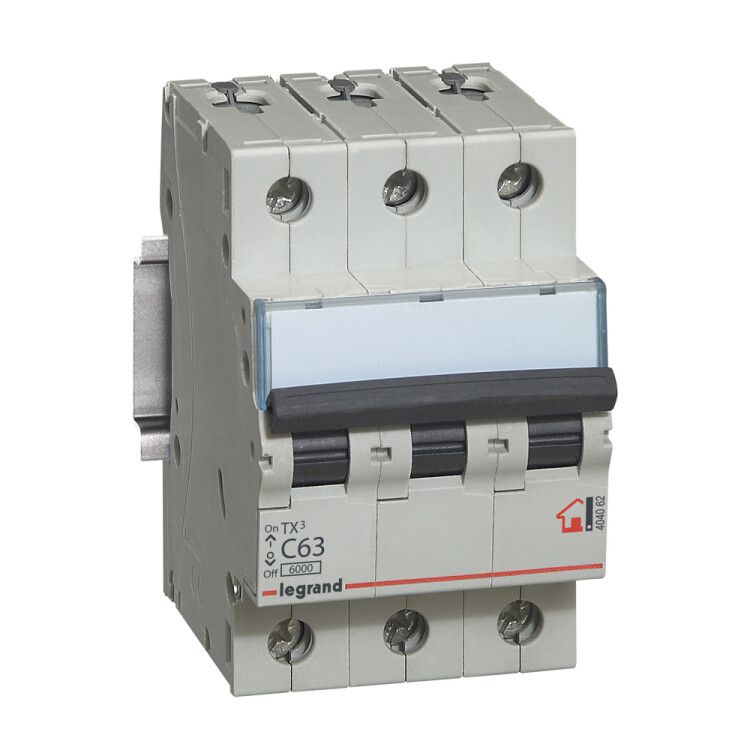

Выключатель автоматический модульный 3п C 63А 6кА TX3 6000 3мод. 400В Leg 404062 Legrand

Автоматический выключатель Legrand TX3 6000 — трёхполюсный устройство на 63 А с характеристикой срабатывания C и отключающей способностью 6 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и подходит для бытовых и аналогичных объектов с переменным током 400 В.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он включает, проводит и автоматически отключает ток при аварийных ситуациях, сохраняя целостность оборудования и предотвращая возгорание.

Подходит для установки в распределительных щитах жилых домов, офисов, малых производственных помещений и других объектов с сетями переменного тока 400 В. Часто применяется для защиты групповых линий освещения, розеток, нагревательных приборов и другого электрооборудования.

Технические характеристики

• Номинальный ток: 63 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 3 — защищает три фазы одновременно;
• Номинальное напряжение: 400 В — рабочее напряжение сети;
• Номинальная отключающая способность: 6 кА — максимальный ток короткого замыкания, который устройство может безопасно отключить;
• Характеристика срабатывания: C — чувствительна к умеренным перегрузкам, идеально подходит для нагрузок с пусковыми токами (например, двигатели, насосы, светильники);
• Род тока: переменный (AC) — работает только в сетях с частотой 50/60 Гц;
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, но не от пыли и воды — требует установки внутри закрытого щита;
• Количество модулей DIN: 3 — занимает три стандартных модуля на рейке (17,5 мм каждый);
• Максимальное сечение кабеля: 35 мм² — допустимый размер медных проводов для подключения;
• Номинальное напряжение изоляции: 500 В — уровень изоляционной прочности между токоведущими частями;
• Рабочая температура: от -25 до +70 °C — можно использовать в неотапливаемых помещениях, но не на улице;
• Класс токоограничения: 3 — высокая скорость отключения при КЗ, снижающая энергию пробоя;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения;
• Глубина монтажа: 44 мм — минимальное расстояние от лицевой панели шкафа до внутренних элементов;
• Климатическое исполнение: УХЛ4 — рассчитан на работу в условиях умеренного и холодного климата с повышенной влажностью;
• Стандарты: МЭК 60898-1 / МЭК 60947-2 — соответствует международным требованиям к автоматическим выключателям для бытового и аналогичного использования.

Совместимость и монтаж

Выключатель Legrand TX3 6000 устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защелка на задней части корпуса — достаточно надавить до характерного щелчка. Чтобы снять устройство, отведите защелку отверткой через специальное отверстие.

Подключение проводов выполняется через винтовые клеммы. Рекомендуется использовать многожильные или одножильные медные провода сечением до 35 мм². Перед затяжкой проверьте плотность соединения — слабый контакт вызывает перегрев.

Не совместим с другими сериями Legrand (например, ZEN или iKo) — только с креплениями и зажимами, соответствующими серии TX3.

Безопасность и стандарты

Выключатель Legrand TX3 6000 соответствует международным стандартам IEC 60898-1 (для бытового применения) и IEC 60947-2 (для промышленного). Это гарантирует соответствие требованиям безопасности, долговечности и точности срабатывания.

Класс токоограничения 3 обеспечивает быстрое гашение дуги при коротком замыкании, что снижает риск повреждения проводки и оборудования. Устройство имеет двойную защиту: тепловую (при длительной перегрузке) и магнитную (при внезапном КЗ).

Преимущества

• Надёжная механическая конструкция с гарантированным сроком службы 2 года;
• Простая и понятная система фиксации на DIN-рейке — удобна для монтажа и обслуживания;
• Широкий диапазон рабочих температур — подходит для установки в неотапливаемых помещениях;
• Высокая степень защиты от КЗ благодаря классу токоограничения 3;
• Совместимость с рекомендованным проектным ассортиментом — легко интегрируется в типовые решения.

Ограничения применения

• Не предназначена для установки вне закрытых щитов — степень защиты IP20 исключает использование на открытом воздухе или во влажных местах без дополнительной защиты;
• Не подходит для цепей с постоянным током (DC) — только для переменного тока 50/60 Гц;
• Не рекомендуется для защиты мощных двигателей с очень высокими пусковыми токами (>7×Iн) — лучше выбрать характеристику D;
• Не имеет функции дифференциальной защиты — для защиты от утечек требуется дополнительно устанавливать УЗО;
• Не поддерживает удалённое управление или сигнализацию — только ручное включение/выключение.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Щитовая защита кондиционера, бойлера или системы отопления;
• Обеспечение безопасности трёхфазного станка или насоса в мастерской;
• Распределительный щит в административном здании с несколькими группами потребителей;
• Фидеры питания в небольших производственных участках с нагрузкой до 63 А на фазу.

Практические советы

• Выбирая автомат Legrand TX3 6000, убедитесь, что суммарная мощность подключённых устройств не превышает 14 кВт (при 400 В и cosφ=0,8);
• При монтаже используйте кабель сечением не менее 10–16 мм² для 63 А — меньшее сечение вызовет перегрев;
• Проверяйте плотность затяжки клемм после первого включения — возможна усадка проводника;
• Не устанавливайте рядом с источниками тепла — температура выше +70 °C может привести к ложному срабатыванию;
• Для комплексной защиты параллельно с этим автоматом установите УЗО на 30 мА — особенно в помещениях с повышенной влажностью.
