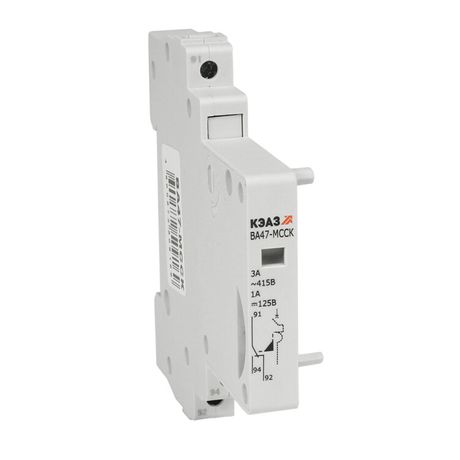

Модуль свободных и сигнальных контактов ВА47-МССК| 318453 | КЭАЗ

Модуль свободных и сигнальных контактов ВА47-МССК от КЭАЗ - компактное устройство для передачи сигналов о состоянии главных контактов автоматических выключателей серии ВА47 и АД12/14. Устанавливается прямо на модульный автомат, обеспечивая контроль и удалённую индикацию в системах управления.

Назначение и область применения

Модуль свободных и сигнальных контактов ВА47-МССК предназначен для передачи информации о положении главных контактов автомата - включено/выключено. Он работает как сигнальный элемент: когда автомат отключается из-за перегрузки или короткого замыкания, контакт модуля меняет состояние и может подать сигнал на пульт управления, световой индикатор или PLC.

Подходит для установки на модульные автоматы серии ВА47 и АД12/14. Применяется в щитах управления промышленными станками, конвейерами, насосными станциями, системах освещения и других объектах, где требуется удалённый контроль состояния защиты.

Технические характеристики

• Номинальное напряжение: 230 В (переменный/постоянный ток)
• Номинальный коммутируемый ток: 6 А
• Количество контактов: один размыкающий (NO) + один контакт сигнала неисправности
• Габаритная ширина: 0,5 TE (стандартная модульная единица для DIN-рейки)
• Тип устройства: вспомогательный/сигнальный выключатель
• Совместим с автоматическими выключателями серии ВА47 и АД12/14

Совместимость и монтаж

Модуль ВА47-МССК устанавливается непосредственно на боковую поверхность модульного автоматического выключателя. Монтируется на DIN-рейку вместе с автоматом - не требует отдельной площади. Соединение происходит через механический захват, активируемый движением главных контактов автомата. Нет необходимости в внешних проводах для передачи положения - всё работает через физическое взаимодействие.

Важно: совместим только с автоматами серии ВА47 и АД12/14. Для других серий (например, ВА47-29, ВА47-35) проверьте соответствие посадочного места. Ширина 0,5 TE позволяет установить два таких модуля на одном автомате, если нужны два сигнала (например, “вкл” и “откл”).

Преимущества

• Компактность: занимает всего 0,5 TE, экономит место в щите
• Простой монтаж: не требует сверления, дополнительных клемм или сложной настройки
• Надёжная связь: контакт срабатывает точно при перемещении главных контактов автомата - исключает ложные срабатывания
• Интеграция с системами автоматизации: легко подключается к контроллерам, HMI, SCADA

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 6 А, только для сигнальных цепей
• Не работает с автоматами вне серии ВА47 и АД12/14
• Не имеет собственной защиты - не заменяет предохранители или реле
• Не рассчитана на частые ручные операции - срабатывает только при изменении состояния автомата

Примеры использования

• На промышленном станке: при отключении автомата из-за перегрева, сигнал с ВА47-МССК запускает аварийную остановку всей линии
• В распределительном щите: индикатор горит, когда автомат отключен - оператор видит состояние без вскрытия крышки
• В системе энергоэффективности: PLC получает данные о времени работы/отключения оборудования для анализа нагрузки

Практические советы

• Выбирая ВА47-МССК, убедитесь, что ваш автомат - именно ВА47 или АД12/14. Совместимость определена конструкцией защёлки
• При использовании нескольких модулей на одном автомате - следите, чтобы они не мешали друг другу механически
• Провода к контакту лучше выводить в сторону, противоположную месту крепления автомата - так меньше риска повреждения при обслуживании
• Не используйте этот модуль для управления мощными нагрузками - он только для сигнализации. Для управления применяйте реле
• Проверяйте целостность контакта после длительной эксплуатации - особенно в условиях вибраций
