Модуль свободных контактов ВА47-МСК | 318452 КЭАЗ

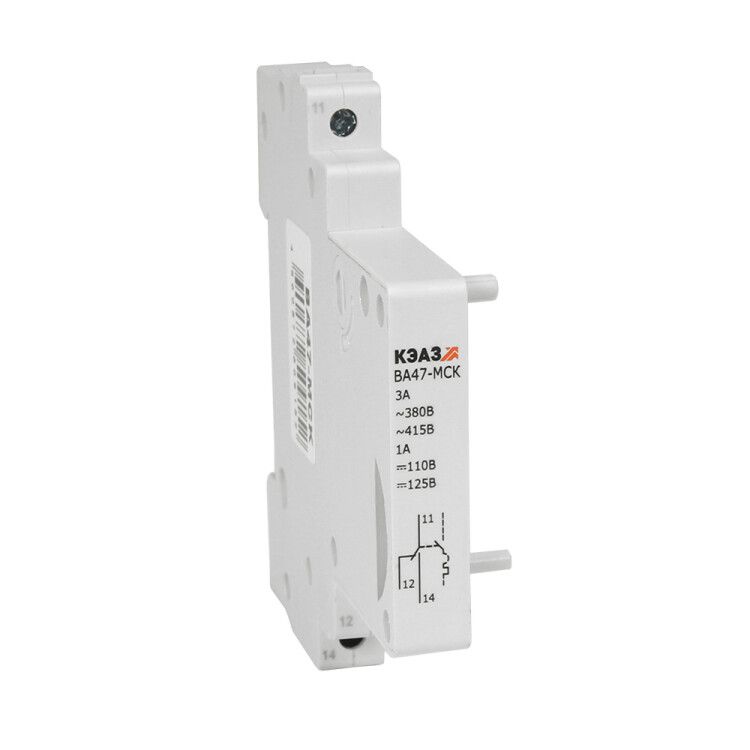

Модуль свободных контактов ВА47-МСК от КЭАЗ - компактное устройство для передачи сигнала о состоянии главных контактов автоматического выключателя. Артикул 318452 предназначен для монтажа на DIN-рейку и совместим с сериями ВА47 и АВДТ. Подходит для систем управления, контроля и аварийной сигнализации.

Назначение и область применения

Модуль свободных контактов ВА47-МСК используется для передачи информации о положении (включен / отключен) главных контактов автоматических выключателей. Он не управляет током нагрузки, а лишь формирует сигнал - например, для включения индикатора, подачи сигнала в PLC или срабатывания реле контроля.

Применяется в паре с автоматическими выключателями серии ВА47 и АВДТ типа АД12/14. Удобен в системах, где требуется удалённый контроль состояния защиты: промышленные станки, системы освещения, конвейеры, щитовые автоматизации.

Технические характеристики

• Тип установки: Модульный автоматический выключатель (монтаж на DIN-рейку)
• Номинальный ток: 6 А - максимальный допустимый ток через вспомогательный контакт
• Номинальное напряжение: 230 В - рабочее напряжение цепи сигнализации
• Род тока: Переменный и постоянный - работает с любым типом тока в цепи управления
• Тип дополнительного устройства: Вспомогательный выключатель - один переключающий контакт (перекидной)
• Количество контактов: 1 переключающий контакт; 0 нормально замкнутых (НЗ); 0 нормально открытых (НО)
• Ширина: 0,5 TE - занимает половину стандартного модульного пространства

Совместимость и монтаж

Модуль ВА47-МСК устанавливается непосредственно на автоматические выключатели серии ВА47 и АВДТ типа АД12/14. Присоединяется механически - за счёт фиксации на направляющих, без проводки до установки. После монтажа на рейку достаточно подключить два провода к клеммам модуля.

Учитывайте, что ширина 0,5 TE требует точного планирования места в щите. Для работы с другими сериями выключателей (например, ВА47-31, ВА47-29) проверьте соответствие посадочных мест.

Преимущества

• Компактность: всего 0,5 TE позволяют экономить место в распределительном щите
• Простота монтажа: не требует дополнительных креплений - фиксируется сразу на основной аппарат
• Надёжность контакта: механическая связь с главными контактами исключает ложные срабатывания
• Поддержка переменного и постоянного тока: универсальность для разных схем управления

Ограничения применения

• Не предназначена для коммутации силовой нагрузки - ток не более 6 А, только для цепей управления
• Работает только с выключателями ВА47 и АВДТ типа АД12/14 - несовместима с другими сериями
• Отсутствуют НЗ и НО контакты - нельзя использовать для создания схем с двумя состояниями (например, “вкл” + “выкл”) одновременно
• Не имеет защиты от перегрузки или короткого замыкания - внешняя цепь должна быть защищена отдельно

Примеры использования

• Индикация состояния автомата на панели управления: горит лампа, когда выключатель включён
• Подключение к контроллеру PLC: вход получает сигнал “автомат отключён”, запускает аварийную процедуру
• Сигнализация в системе безопасности: при отключении питания по цепи ВА47-МСК отправляется тревожный импульс
• Логирование времени работы оборудования: счётчик активируется только при включённом автомате

Практические советы

• Выбирая ВА47-МСК, убедитесь, что ваш автомат - именно из серии ВА47 или АВДТ АД12/14. Совместимость определяется по форме и расположению крепёжных выступов
• При подключении используйте провода сечением 0,5–1,5 мм2 - соответствует зажимам клеммы
• Не затягивайте клеммы слишком сильно - риск повреждения пластикового корпуса
• Если нужен сигнал “выключен”, а также “включен” - потребуется два модуля или другой тип вспомогательного контакта
• Для долгой службы избегайте установки рядом с источниками сильного тепла или вибраций
