Модуль свободных контактов OptiDin BM63-МСК 1, 3А, 230В КЭАЗ 249189

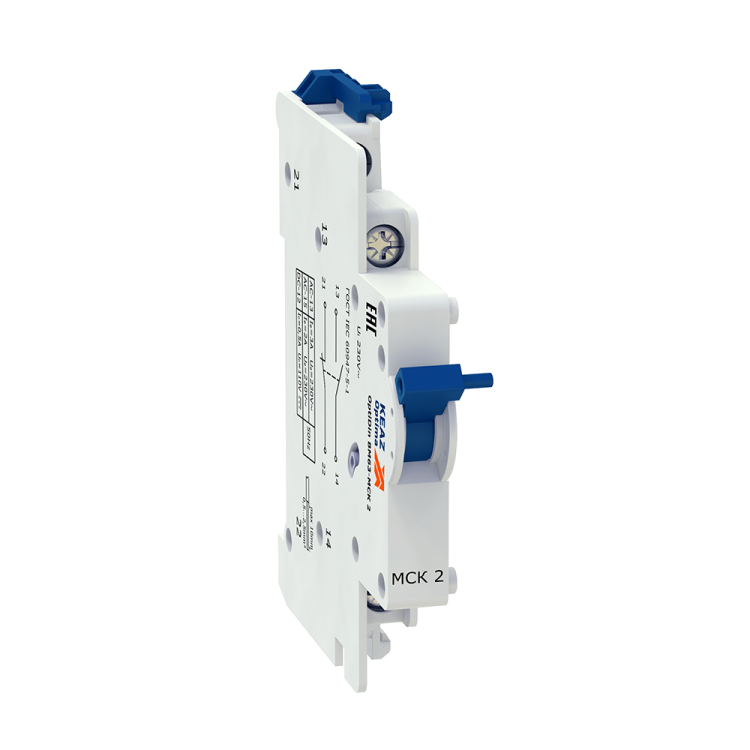

Модуль свободных контактов OptiDin BM63-МСК 1 от КЭАЗ предназначен для добавления вспомогательного контакта к автоматическим выключателям и диффавтоматам серии OptiDin BM63 и VD63. Этот компактный модуль позволяет передавать сигнал о состоянии аппарата - например, что автомат отключился - в систему управления или сигнализацию. Артикул 249189 соответствует одному из самых распространённых решений для сборки щитов с расширенным контролем.

Назначение и область применения

Модуль свободных контактов OptiDin BM63-МСК 1 устанавливается на автоматические выключатели и диффавтоматы серии OptiDin для передачи информации о положении контактов - включено/выключено. Он не управляет самим аппаратом, а лишь фиксирует его состояние и передаёт этот сигнал внешним цепям. Подходит для систем автоматизации, контроля доступа, сигнализации аварийных отключений, логики работы оборудования.

Технические характеристики

• Тип изделия: набор контактов (один нормально замкнутый контакт)
• Номинальное напряжение: 230 В
• Номинальный коммутируемый ток: 3 А
• Тип управления: AC/DC - работает как с переменным, так и с постоянным током
• Количество модулей DIN: 0.5 (занимает половину стандартного модуля шириной 17,5 мм)
• Исполнение: стационарное - не предназначена для частых операций включения/отключения
• Устанавливается на: диффавтоматы OptiDin VD63 и модульные автоматы OptiDin BM63
• Количество НО контактов: 0 - только НЗ (нормально замкнутый)
• Код в реестре РЭП: РЭ-2499/20

Совместимость и монтаж

Модуль OptiDin BM63-МСК 1 совместим только с автоматическими выключателями серии OptiDin BM63 и диффавтоматами VD63. Устанавливается механически на боковой поверхности аппарата - не требует проводки до установки. Монтируется после того, как основной автомат закреплён на DIN-рейке. Для подключения используйте клеммы на лицевой стороне модуля. Провода сечением до 1,5 мм2 допускаются. Не устанавливайте рядом с источниками сильного тепла - температурный режим ограничен рабочим диапазоном автомата, на который он установлен.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован в реестре радиоэлектронной продукции РФ (код РЭ-2499/20). Компонент не содержит опасных веществ согласно RoHS. Применяется в соответствии с правилами устройства электроустановок (ПУЭ).

Преимущества

• Компактность: занимает всего 0,5 TE, экономит место в щите
• Простота монтажа: не требует дополнительных креплений - защёлкивается на корпус автомата
• Поддерживает AC/DC: гибкость в подключении к различным типам цепей управления
• Надёжность: контакты рассчитаны на долгую работу в условиях частых отключений
• Совместимость с сериями OptiDin BM63 и VD63 - единая экосистема для сборки щитов

Ограничения применения

• Не используется для коммутации силовых цепей - только слаботочные сигналы (до 3 А)
• Не подходит для автоматов других серий - даже аналогичных по форме
• Не предназначен для частого ручного переключения - только отслеживание состояния автомата
• Не имеет собственного механизма расцепления - не влияет на работу автомата
• Не рекомендован для установки во взрывоопасных зонах - не имеет соответствующего исполнения

Примеры использования

• Сигнализация отключения двигателя на конвейере через вход PLC
• Логика запуска резервного питания при отключении основного автомата
• Индикация “Автомат отключен” на панели управления
• Фиксация факта срабатывания диффавтомата в системе учёта энергоэффективности

Практические советы

• Перед установкой проверьте, чтобы автомат был полностью введён в рейку - модуль не будет плотно защёлкиваться при плохой посадке
• При использовании в цепях постоянного тока убедитесь, что полярность не нарушена - хотя модуль работает с любым током, некорректное подключение может повредить чувствительную нагрузку
• Не соединяйте более одного такого модуля на одном автомате - места для установки больше одного нет
• При проектировании щита учитывайте, что модуль выступает над плоскостью автомата - обеспечьте минимальный зазор 10–15 мм сверху и снизу
• Артикул 249189 - единственный вариант для OptiDin BM63 с одним НЗ контактом; если нужен НО - выбирайте другую модель
