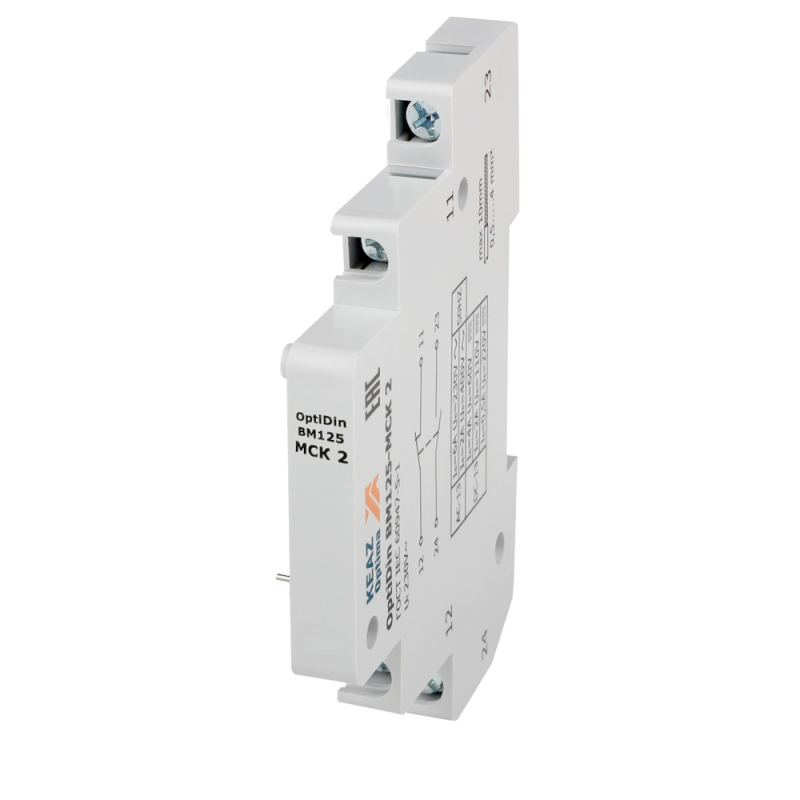

Модуль свободных контактов OptiDin BM125-MCK 2 1НО+1НЗ КЭАЗ (Курский электроаппаратный завод) 329843

Модуль свободных контактов OptiDin BM125-MCK 2 от КЭАЗ - компактное устройство для расширения функций автоматических выключателей серии OptiDin BM 125, позволяющее управлять двумя независимыми цепями сигнализации через один размыкающий и один замыкающий контакт.

Назначение и область применения

Модуль свободных контактов OptiDin BM125-MCK 2 предназначен для подключения внешних цепей управления и сигнализации к автоматическим выключателям OptiDin BM 125. Он используется там, где необходимо передать информацию о состоянии автомата - например, о срабатывании или отключении - на пульт управления, световой индикатор или систему АСУ ТП. Подходит для установки в щитах управления промышленного оборудования, конвейеров, насосных станций и других объектов с требованием к локальной сигнализации.

Технические характеристики

• Количество нормально разомкнутых (НО) контактов: 1
• Количество нормально замкнутых (НЗ) контактов: 1
• Общее количество переключающих контактов: 2
• Номинальный коммутируемый ток: 6 А
• Тип подключения: винтовой зажим (удобен для медных проводов до 2,5 мм2)
• Ширина модуля: 0,5 TE (техническая единица - стандартная ширина для DIN-рейки)
• Способ монтажа: боковая фиксация на корпусе автомата
• Количество сигналов неисправности: 0 (не имеет встроенного контроля состояния контактов)

Совместимость и монтаж

Модуль OptiDin BM125-MCK 2 совместим исключительно с автоматическими выключателями серии OptiDin BM 125. Устанавливается на боковую поверхность автомата - не требует дополнительной DIN-рейки. Монтаж выполняется после установки автомата: модуль плотно защёлкивается на специальные направляющие, обеспечивая надёжную механическую связь и электрический контакт с внутренними механизмами выключателя. Для подключения используйте провода сечением до 2,5 мм2; затягивайте винты усилием, достаточным для надёжного контакта, но избегайте перегрузки.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60947-1 и IEC/EN 60947-5-1 для вспомогательных контактов. Применяется в соответствии с правилами электромонтажа и нормами безопасности для промышленного оборудования. Не предназначено для работы в взрывоопасных средах.

Преимущества

• Компактность: занимает всего 0,5 TE, экономит место в щите
• Простота установки: монтируется прямо на автомат без дополнительных креплений
• Гибкость: два независимых контакта позволяют одновременно использовать сигнализацию “вкл” и “выкл”
• Надёжность: контакты рассчитаны на 6 А, что достаточно для большинства задач сигнализации

Ограничения применения

• Не работает с другими сериями автоматов - только с OptiDin BM 125
• Не поддерживает сигналы неисправности (нет индикации заклинивания контактов)
• Не рекомендуется для коммутации силовых нагрузок выше 6 А
• Не предназначен для частых операций (более 1000 включений/выключений в час)
• Работает только в условиях, где температура окружающей среды находится в пределах, допустимых для основного автомата (обычно –25…+70 C)

Примеры использования

• Подключение лампы “Автомат отключен” к нормальному замкнутому контакту
• Передача сигнала “Автомат включён” на PLC через нормально разомкнутый контакт
• Сигнализация срабатывания защиты на панель оператора в цехе
• Логическая связь двух цепей: одна - для включения вентилятора, другая - для запуска оповещения

Практические советы

• Проверьте, что ваш автомат OptiDin BM 125 имеет свободный боковой слот - некоторые модели уже заняты другими модулями
• При использовании многожильных проводов применяйте наконечники для лучшего контакта в винтовых зажимах
• Не устанавливайте модуль рядом с источниками сильных помех - он не экранирован
• При проектировании системы учтите, что контакты работают в режиме “зеркало”: они всегда следуют положению главного контакта автомата
• Для проверки работоспособности можно вручную перевести автомат в положение ON/OFF и замерить сопротивление на контактах мультиметром
