Модуль свободных контактов OptiDin BM63-МСК 2, 230В, 3А КЭАЗ (Курский электроаппаратный завод) 249197

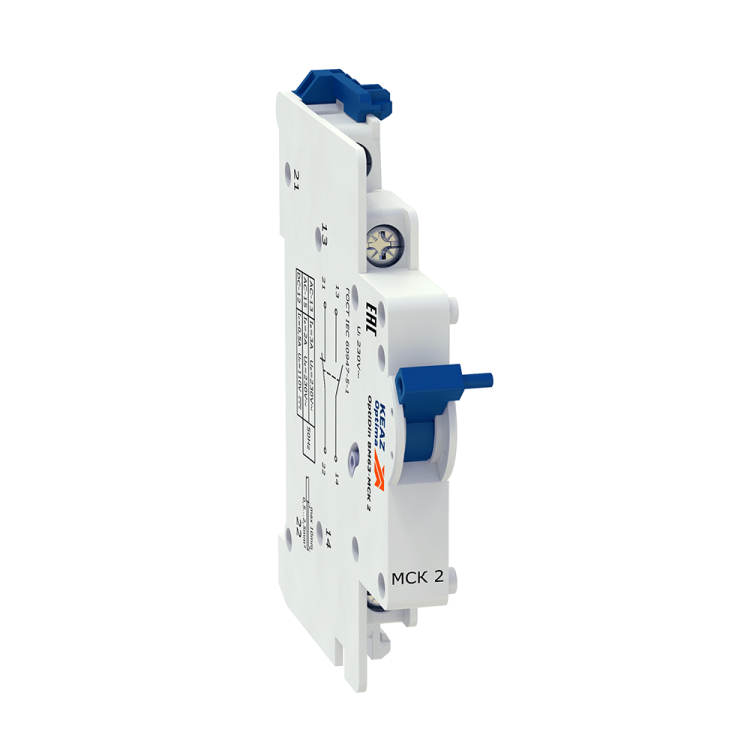

Модуль свободных контактов OptiDin BM63-МСК 2 - это компактное устройство для расширения функционала автоматических выключателей и дифференциальных автоматов серии OptiDin BM63. Установка этого модуля позволяет управлять цепями сигнализации или внешним оборудованием через вспомогательные контакты, не требуя замены основного аппарата.

Назначение и область применения

Модуль свободных контактов OptiDin BM63-МСК 2 предназначен для установки на модульные автоматы и диффавтоматы серии OptiDin BM63 и VD63. Он добавляет один нормально открытый (НО) контакт и один перекидной контакт, которые работают синхронно с состоянием автомата - включён/выключен. Подходит для передачи сигналов в системы контроля, управления или аварийной сигнализации, например, при отключении питания на станке, насосе или конвейере.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 перекидной (переключающий)
• Номинальное напряжение: 230 В
• Номинальный коммутируемый ток: 3 А
• Тип управления: AC/DC - работает как на переменном, так и на постоянном токе
• Количество занимаемых модулей на DIN-рейке: 0.5 TE
• Исполнение: стационарное - не предназначено для частой смены или перемещения
• Код в реестре РЭП: РЭ-2499/20

Совместимость и монтаж

Модуль OptiDin BM63-МСК 2 совместим исключительно с автоматическими выключателями и диффавтоматами серии OptiDin BM63 и VD63. Монтируется механически на фронтальную часть устройства - не требует проводки между собой. Контакты активируются за счёт движения рычага автомата при включении/отключении. Для установки достаточно защёлкнуть модуль на корпусе автомата до щелчка. Габариты позволяют использовать его даже в плотно заполненных щитках благодаря компактному размеру 0.5 TE.

Преимущества

• Не требует внешнего питания - работает за счёт механической связи с автоматом
• Занимает всего 0.5 TE, что экономит место на DIN-рейке
• Поддерживает как переменный, так и постоянный ток в цепях управления
• Обеспечивает надёжную синхронизацию с положением главного контакта автомата
• Совместим с продукцией КЭАЗ - легко интегрируется в существующие решения на базе OptiDin

Ограничения применения

• Не подходит для управления нагрузками выше 3 А - не используйте для реле, двигателей или мощных светильников
• Работает только с автоматами OptiDin BM63 и VD63 - несовместим с другими сериями, включая другие модели КЭАЗ
• Не предназначен для частого ручного воздействия - контакты не рассчитаны на оперативное управление, только на сигнализацию
• Не имеет защиты от перенапряжений - рекомендуется применять с дополнительными гасящими цепями при работе с катушками реле

Примеры использования

• Сигнализация отключения автомата на панели управления - горит лампа «Авария» при срабатывании
• Передача сигнала в систему SCADA о состоянии оборудования
• Автоматическое отключение вторичного контура (например, освещения) после отключения основного автомата
• Логика работы конвейера: при отключении двигателя - остановка ленты через вспомогательный контакт

Практические советы

• Проверьте тип автомата перед покупкой - Modul OptiDin BM63-МСК 2 не подойдёт к другим сериям, даже если они от КЭАЗ
• При использовании в цепях постоянного тока учтите полярность - хотя модуль не чувствителен к ней, соединения должны быть надёжными
• Не устанавливайте рядом с источниками сильных помех - высокочастотные интерференции могут вызывать ложные срабатывания в слаботочных цепях
• При сборке щита учитывайте ширину 0.5 TE - можно чередовать с другими модулями, чтобы оптимально использовать пространство
• После монтажа проверьте работу контактов тестером - убедитесь, что они замыкаются при включении автомата и размыкаются при отключении
