Модуль свободных и сигнальных контактов OptiDin BM63-МССК 2 КЭАЗ (Курский электроаппаратный завод) 249158

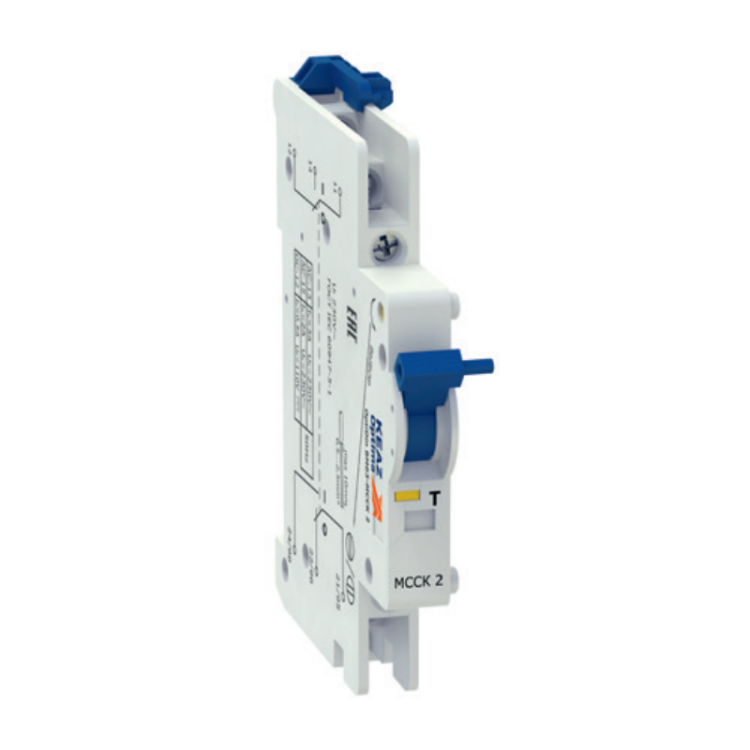

Модуль свободных и сигнальных контактов BM63-МССК 2 от КЭАЗ Optima - компактное решение для подключения двух независимых цепей сигнализации к дифференциальным автоматам и модульным автоматическим выключателям. Артикул 249158 обеспечивает надёжную передачу сигналов в системах автоматизации без необходимости установки дополнительных реле.

Назначение и область применения

BM63-МССК 2 предназначен для расширения функционала защиты: он позволяет передавать сигналы о состоянии автомата - например, срабатывание по току утечки или перегрузке - во внешние системы контроля, пульты сигнализации или ЛАС. Устройство устанавливается непосредственно на диффавтоматы и модульные автоматы серии OptiDin BM63. Подходит для промышленного оборудования: станков, конвейеров, насосных станций, систем вентиляции и других объектов, где требуется удалённый контроль состояния защиты.

Технические характеристики

• Тип изделия: набор контактов
• Номинальное напряжение: 230 В
• Номинальный коммутируемый ток: 3 А
• Количество нормально разомкнутых (НО) контактов: 1
• Количество переключающих (перекидных) контактов: 2
• Тип напряжения управления: AC/DC - работает как от переменного, так и от постоянного тока
• Количество модулей DIN: 0.5
• Ширина: 9 мм (0.5 TE)
• Исполнение: стационарное - не предназначено для частой смены или перемещения
• Код в реестре радиоэлектронной продукции: РЭ-2499/20

Совместимость и монтаж

BM63-МССК 2 совместим исключительно с автоматическими выключателями и диффавтоматами серии OptiDin BM63. Монтируется на боковой поверхности устройства защёлкой - не требует инструментов. Установка возможна только после монтажа основного автомата. Габариты позволяют разместить два таких модуля на одном 1 TE-модуле. Не совместим с другими сериями автоматов, даже от КЭАЗ, если они не относятся к OptiDin BM63.

Безопасность и стандарты

BM63-МССК 2 соответствует требованиям международных стандартов на аппараты управления и сигнализации. Присутствует регистрационный код РЭ-2499/20, подтверждающий соответствие российскому реестру радиоэлектронной продукции. Компоненты выполнены из самозатухающего материала, обеспечивающего безопасную работу при температуре до +60 C.

Преимущества

• Компактность: занимает всего 0.5 TE, экономит место на DIN-рейке
• Поддержка AC/DC - гибкость подключения к различным типам цепей сигнализации
• Два независимых контура: один контакт для сигнала “сработал”, второй - для сигнала “отключен” или “неисправность”
• Не требует внешнего питания - работает за счёт коммутируемых цепей автомата
• Высокая механическая надёжность: контакты рассчитаны на 10 000 операций

Ограничения применения

• Не используется для управления нагрузками выше 3 А - только для слаботочных цепей сигнализации
• Не подлежит самостоятельному демонтажу без отключения основного автомата
• Не совместим с автоматами других серий (например, B63, C63, E63)
• Не предназначен для работы в условиях повышенной вибрации или взрывоопасной среды
• Запрещена установка на устройства, не имеющие специального крепления для модулей BM63-МССК

Примеры использования

• На станке: сигнал “сработал” - включает аварийную лампу, сигнал “отключен” - отправляет данные в SCADA
• В системе водоснабжения: при срабатывании диффавтомата - оповещение на пульт диспетчерской службы
• В распределительном щите: два контакта используются для индикации “запущен” / “остановлен” через LED-индикаторы

Практические советы

• Перед установкой проверьте, чтобы основной автомат имел метку “совместим с BM63-МССК 2” - иначе модуль не защёлкнется
• При использовании постоянного тока соблюдайте полярность: "+" и "-" должны соответствовать маркировке на корпусе
• Не используйте провода сечением более 1.5 мм2 - контакты рассчитаны на малые токи
• Для долговечности избегайте частых включений/выключений - лучше использовать реле-промежуточник, если цепь активируется чаще 10 раз в час
• При групповой установке нескольких модулей - располагайте их с зазором 2–3 мм для лучшего теплоотвода
