Контактный блок OptiSignal D22 A45-CB-V-NC 1НЗ винтовой зажим ZBE102 |332201| КЭАЗ

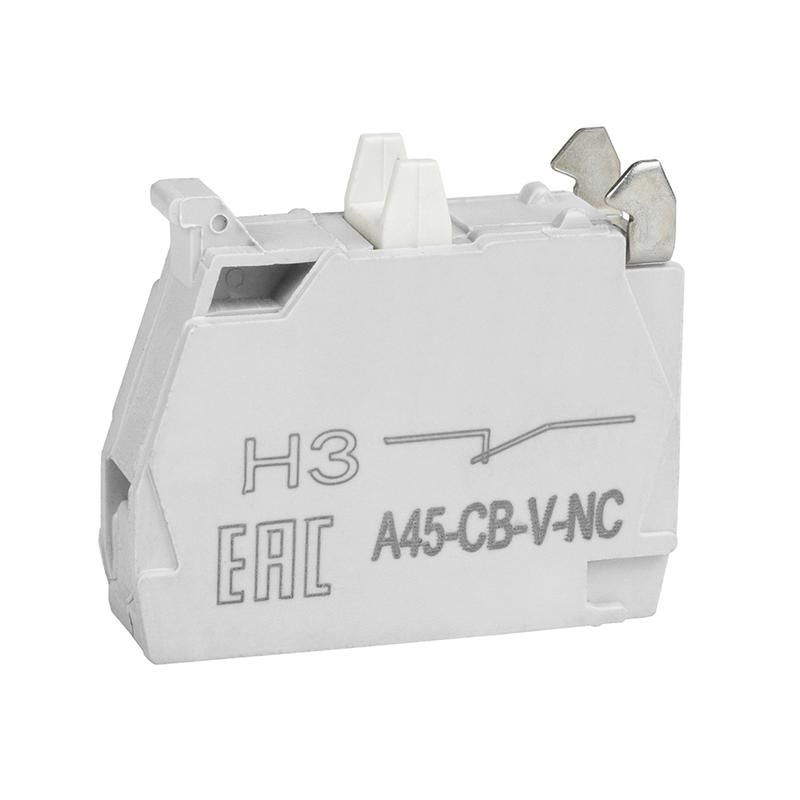

Блок контактный винтовой зажим 1НЗ A45-CB-V-NC D22 ZBE102 от КЭАЗ предназначен для надёжного коммутации слаботочных цепей в устройствах управления. Этот компонент используется для модульной сборки систем на базе OptiSignal, обеспечивая гибкость при изменении конфигураций без замены всего узла.

Назначение и область применения

Блок контактный винтовой зажим 1НЗ A45-CB-V-NC D22 ZBE102 - это одноконтактный элемент с нормально замкнутым (NC) состоянием. Он применяется в системах автоматизации для передачи сигналов в цепях с малым током до 3,5 А. Подходит для установки в распределительные щиты, пульты управления, контроллеры и другие устройства, где требуется физическое размыкание цепи при срабатывании защиты или команды управления.

Технические характеристики

• Тип изделия: Блок контактов
• Количество нормально замкнутых контактов: 1
• Номинальный рабочий ток: 3,5 А
• Тип подключения: Винтовое соединение
• Способ монтажа: Монтаж сверху с интегрированной фиксацией
• Количество переключающих контактов: 0
• Количество переключателей сигнала неисправности: 0

Винтовое соединение позволяет надёжно закрепить провода сечением до 1,5 мм2. Номинальный ток 3,5 А ограничен для работы с сигнальными цепями - не предназначено для силовой нагрузки.

Совместимость и монтаж

Блок контактный винтовой зажим 1НЗ A45-CB-V-NC D22 ZBE102 совместим с платформой OptiSignal и монтируется на DIN-рейку через верхний защёлкивающий механизм. Установка происходит без дополнительных креплений - достаточно вставить блок в направляющие и зафиксировать до характерного щелчка. Для подключения используйте отвертку для затяжки винтов - провода должны быть зачищены на 8–10 мм. Не допускается использование многожильных проводов без наконечников.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для слаботочных цепей. Прямые сертификаты не указаны, однако продукция КЭАЗ выпускается в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1 для аппаратов управления. Рабочее напряжение не указано - рекомендуется использовать в пределах 24–240 В переменного/постоянного тока, согласно документации на основную систему OptiSignal.

Преимущества

• Удобная интегрированная система монтажа - не требует дополнительных кронштейнов или болтов
• Стандартный шаг 22 мм (D22) - совместим с другими модулями OptiSignal
• Винтовой зажим обеспечивает долговечное соединение даже при вибрациях
• Простая замена - можно вынуть и заменить один блок без демонтажа всей системы

Ограничения применения

• Не предназначен для токов выше 3,5 А - риск оплавления контактов
• Не имеет индикации состояния контакта - нельзя определить визуально, замкнут он или разомкнут
• Не поддерживает функцию сигнализации неисправности - несовместим с системами диагностики, требующими этого сигнала
• Работает только в нормально замкнутом режиме - нельзя использовать как нормально разомкнутый (NO) без внешней доработки

Примеры использования

• Подключение кнопки аварийной остановки в цепи управления станком
• Формирование сигнала “замкнуто” для датчиков положения в конвейерной линии
• Добавление последовательного контакта в цепь питания реле в пульте управления
• Дополнение существующего блока OptiSignal новым каналом контроля

Практические советы

• Перед монтажом проверьте, что ширина корпуса (D22) соответствует свободному месту на рейке
• Используйте изолированные наконечники для многожильных проводов - это исключит обрыв при затяжке
• Не затягивайте винты слишком сильно - есть риск повредить пластиковую часть корпуса
• При сборке нескольких блоков соблюдайте порядок подключения - особенно важно при использовании NC-цепей в безопасностных контурах
• Блок контактный винтовой зажим 1НЗ A45-CB-V-NC D22 ZBE102 лучше применять там, где частая замена не требуется - он не рассчитан на частые операции коммутации
