Контакты вспомогательные 1NO+1NC (1з+1р) OptiSwitch DI-1-125~160A| 282719 | КЭАЗ

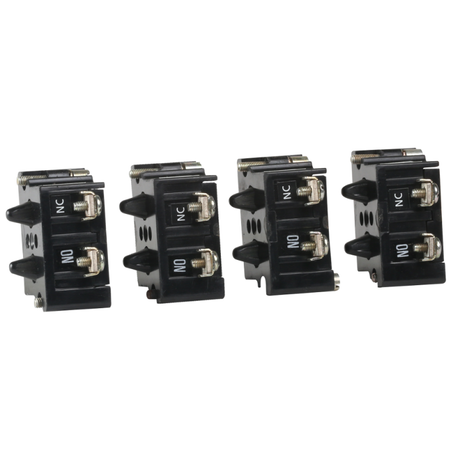

Контакты вспомогательные 1NO+1NC OptiSwitch DI-1-125~160A от КэАЗ предназначены для передачи сигналов о состоянии главного коммутационного аппарата - например, рубильника на 160 А. Они позволяют управлять цепями управления и автоматизацией, не вмешиваясь в силовые контуры.

Назначение и область применения

Контакты вспомогательные 1NO+1NC OptiSwitch DI-1-125~160A используются для передачи информации о положении главных контактов рубильника или другого коммутатора из основной цепи в цепь управления. Наличие одного нормально замкнутого (1NC) и одного нормально разомкнутого (1NO) контакта позволяет фиксировать два состояния: “включено” и “выключено”. Это необходимо для работы систем аварийной сигнализации, логических блокировок, индикации и автоматического контроля.

Подходят для установки на рубильники серий OptiSwitch DI с номинальным током до 160 А. Применяются в промышленном оборудовании: станках, конвейерах, распределительных щитах, системах бесперебойного питания.

Технические характеристики

• Тип изделия: контакт вспомогательный
• Конфигурация контактов: 1НО + 1НЗ (1з+1р)
• Номинальный рабочий ток (I_e): 4 А
• Тип подключения: винтовые зажимы
• Способ монтажа: боковой, на корпусе коммутационного аппарата
• Рабочий ток главной цепи совместимости: до 160 А

Совместимость и монтаж

Контакты вспомогательные 1NO+1NC OptiSwitch DI-1-125~160A монтируются исключительно на рубильники серии OptiSwitch DI с номиналом 125–160 А. Монтаж осуществляется сбоку - через специальный выступ на корпусе аппарата. Для установки требуется отвернуть две фиксирующие гайки, зафиксировать модуль и затянуть винты подключения.

Не подходят для других серий (например, OptiMatic, DZ) или аппаратов сторонних производителей. Убедитесь, что на вашем рубильнике есть соответствующий посадочный участок - он имеет форму прямоугольного углубления с двумя винтами.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и международному стандарту IEC 60947-5-1. Обеспечивает безопасную работу в условиях температур от −25 C до +60 C, относительной влажности до 90 % без конденсации. Электрическая прочность изолирующей части рассчитана на испытание переменным напряжением 2000 В/мин.

Преимущества

• Увеличивает функциональность рубильника без изменения его внешнего вида
• Обеспечивает надёжную передачу сигнала даже при частых операциях включения/отключения
• Винтовое подключение удобно для многожильных проводов и легко проверяется
• Может использоваться в составе системы PLC или реле защиты

Ограничения применения

• Не для коммутации силовых цепей - максимальный ток контактов всего 4 А
• Не работает с устройствами, не имеющими бокового крепления (например, автоматы, предохранители)
• Не рекомендовано применение во взрывоопасных средах без дополнительной защиты
• Не допускается использование в цепях постоянного тока выше 30 В

Примеры использования

• Сигнализация “рубильник включен” на панели управления
• Логическая блокировка запуска двигателя, пока не закрытся все двери шкафа
• Передача сигнала “отключено” в систему SCADA
• Автоматическое отключение вентилятора после отключения основного оборудования

Практические советы

• Выбирая контакты, всегда сверьте модель рубильника - они работают **только** с OptiSwitch DI-125…160 A
• При подключении используйте жилы сечением 0,5–2,5 мм2; слишком толстый провод не войдет в зажим
• Проверьте механическую связь: когда рубильник переводится, контакты должны срабатывать четко, без задержек
• Для долговечности не нагружайте контакты более чем 4 А - даже если система требует больше, используйте промежуточное реле
• Настройка сигнализации: NO используется для “вкл.”, NC - для “выкл.”. Перепутать можно - сделайте тестовый замер мультиметром перед сборкой
