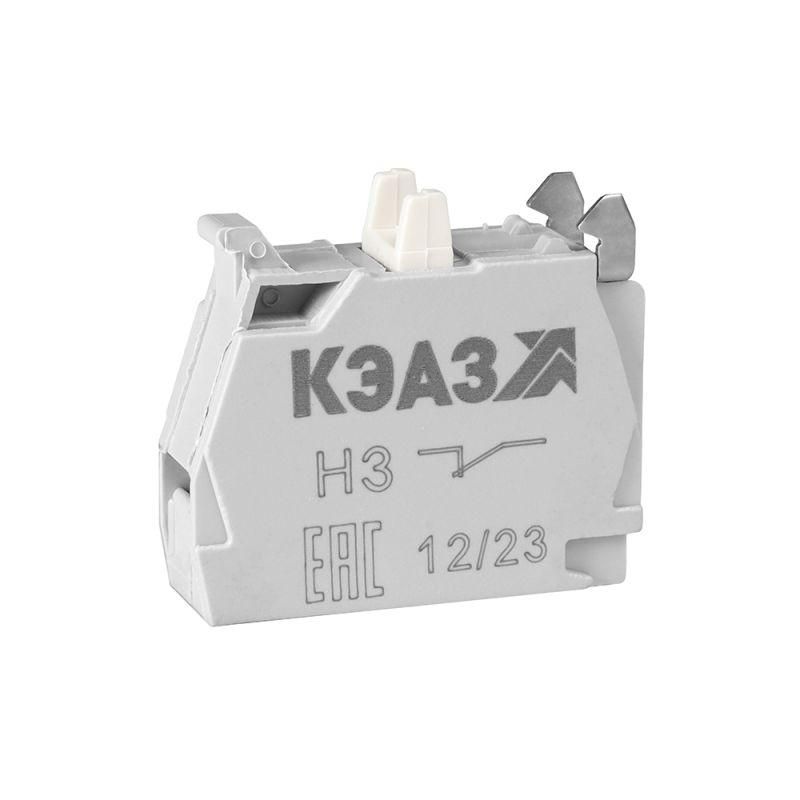

Блок контактов КМЕ/КПЕ-1НЗ| 272364 | КЭАЗ

Блок контактов КМЕ/КПЕ-1НЗ - это компонент для модульной системы управления, предназначенный для установки на выключатели КМЕ и переключатели КПЕ. Он обеспечивает передачу сигнала о состоянии цепи через один нормально замкнутый контакт, что позволяет контролировать работу оборудования в автоматических системах. Бренд КЭАЗ, артикул 272364, гарантирует совместимость с сериями устройств КМЕ и КПЕ.

Назначение и область применения

Блок контактов КМЕ/КПЕ-1НЗ используется для передачи сигнала о положении основного аппарата - например, когда выключатель КМЕ или переключатель КПЕ находится в положении «выкл». Это необходимо для контроля работы оборудования: система получает информацию о том, что машина остановлена, и может заблокировать запуск или активировать аварийную блокировку.

Применяется в щитовых сборках на производствах, где важна безопасность: станки, конвейеры, насосные станции, системы вентиляции. Особенно полезен там, где требуется фиксация состояния «остановлено» для предотвращения случайного запуска.

Технические характеристики

• Номинальный рабочий ток: 3,5 А при переменном токе 230 В (AC-15)
• Количество нормально замкнутых контактов: 1
• Количество переключающих контактов: 0
• Тип изделия: Комплект контактов (не самостоятельное устройство, устанавливается на базовый аппарат)
• Способ монтажа: Частично интегрируемый - крепится к корпусу выключателя КМЕ или переключателя КПЕ
• Тип подключения: Винтовые зажимы - подходят для проводов сечением до 2,5 мм2
• Количество переключателей сигнала неисправности: 0

Совместимость и монтаж

Блок контактов КМЕ/КПЕ-1НЗ совместим только с выключателями и переключателями серии КМЕ и КПЕ от КЭАЗ. Устанавливается механически на боковую поверхность устройства - не требует сверления или доработки корпуса.

На один выключатель КМЕ или переключатель КПЕ можно установить до 6 таких блоков, но не более трёх в одном ряду. Это важно учитывать при проектировании щита - избыток блоков может затруднить доступ к клеммам или вызвать механическую нагрузку на корпус.

Подключение выполняется через винтовые зажимы. Перед монтажом убедитесь, что питание отключено, а провода зачищены на 8–10 мм. Надёжное затягивание клеммы исключает нагрев и окисление контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности, обеспечивающим защиту от самопроизвольного включения - функция, критичная для промышленных систем. Конструкция имеет степень защиты IP65, что означает полную защиту от пыли и стойкость против струй воды - подходит для условий с высокой влажностью, пылью или частой мойкой.

Преимущества

• Расширяет функциональность выключателей КМЕ и переключателей КПЕ без замены основного устройства
• Обеспечивает надёжную изоляцию и долговечность благодаря герметичной конструкции
• Позволяет реализовать интерlocks - блокировки, предотвращающие запуск оборудования при открытых дверях или несработавших защитах
• Широкий выбор типоисполнений - есть аналоги с нормально разомкнутыми, комбинированными контактами

Ограничения применения

• Не предназначен для коммутации силовых цепей - только для сигнальных (до 3,5 А)
• Не работает самостоятельно - требует наличия базового аппарата КМЕ или КПЕ
• Нельзя использовать с другими брендами (например, Schneider, ABB) - механическая и электрическая совместимость только с продукцией КЭАЗ
• Не рекомендован для постоянного переключения более 1000 раз в час - возможен быстрый износ контактов

Примеры использования

• На станке с защитным кожухом: блок контактов КМЕ/КПЕ-1НЗ подключен к цепи управления - при открывании двери контакт размыкается, и станок немедленно останавливается
• В системе конвейера: сигнал от блока указывает PLC, что кнопка останова была задействована, и запрещает повторный пуск до сброса
• В щите управления насосом: блок даёт сигнал «устройство выключено» для индикации на панели оператора

Практические советы

• Перед установкой проверьте, чтобы базовое устройство было полностью закрыто - блок контактов КМЕ/КПЕ-1НЗ не устанавливается на открытый механизм
• При использовании нескольких блоков на одном аппарате чередуйте их расположение - так легче обслуживать и диагностировать
• Для длительной службы используйте провода с медными жилами и не допускайте перегрузки по току - даже 4 А снизят срок службы контактов
• При замене старого блока - сохраняйте порядок подключения: красный провод - к L, синий - к N, если используется двухпроводная схема
• Артикул 272364 - это именно модель с одним нормально замкнутым контактом; если нужен нормально разомкнутый - выбирайте КМЕ/КПЕ-1НО
