Выключатель автоматический двухполюсный ВА-105 2P B кривая 63A 500В DC | 13373DEK DEKraft APC

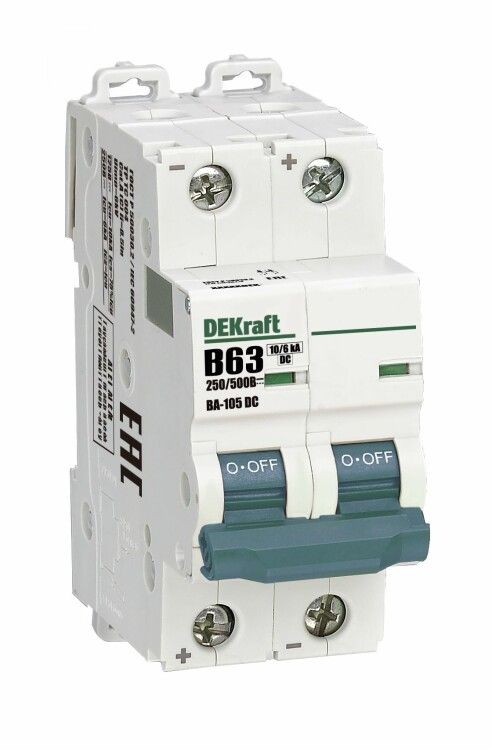

Автоматический выключатель ВА-105 от DEKraft - двухполюсное устройство на 63 А и 500 В постоянного тока, предназначенное для защиты цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, соответствует ГОСТ Р 50030.2-2010 и подходит как для промышленных, так и для бытовых применений.

Назначение и область применения

Автоматический выключатель ВА-105 используется для защиты электрических цепей постоянного тока (DC) от перегрузок и коротких замыканий. Применяется в системах с высокой надёжностью: промышленной автоматизации, транспортных системах (например, электропоезда, зарядные станции), солнечных энергосистемах, аккумуляторных батареях и других установках с постоянным током до 500 В.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 500 В DC
• Количество полюсов: 2
• Характеристика срабатывания: B - чувствительна к кратковременным перегрузкам, подходит для нагрузок с плавным запуском (например, освещение, малые двигатели)
• Отключающая способность: 10 кА при 250 В DC / 6 кА при 500 В DC
• Ширина: 2 модуля (36 мм)
• Максимальное сечение кабеля: 35 мм2
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку типа TS35
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Подключение проводов - зажимы с винтами, рассчитанные на кабель до 35 мм2. Для обеспечения надёжного контакта рекомендуется использовать наконечники (некоторые типы). Обязательно соблюдайте полярность при подключении - хотя аппарат не требует её строгого соблюдения, правильная коммутация снижает риск возникновения дуги.

Безопасность и стандарты

Автоматический выключатель ВА-105 сертифицирован по ГОСТ Р 50030.2-2010, что гарантирует соответствие международному стандарту МЭК 60947-2. Отключающая способность проверена на постоянном токе - важный фактор, поскольку поведение при КЗ в DC отличается от AC. Индикатор состояния (зелёный/красный) позволяет визуально определить, находится ли аппарат во включенном или отключенном состоянии, даже если рукоятка физически не перемещена.

Преимущества

• Работает в цепях постоянного тока до 500 В - большинство аналогичных устройств предназначены только для переменного тока
• Высокая отключающая способность (до 10 кА) обеспечивает безопасную работу в мощных системах
• Индикатор состояния улучшает диагностику и обслуживание
• Устойчив к колебаниям температуры и влажности (климат УХЛ4)
• Поддерживает кабели до 35 мм2 - удобно для силовых линий

Ограничения применения

• Не предназначен для работы в условиях воздействия воды, пыли или агрессивных сред - степень защиты IP20 исключает использование на улице или в сырых помещениях без корпуса
• Не следует применять в сетях с напряжением выше 500 В DC - возможен пробой изоляции
• Характеристика B менее подходяща для мощных двигателей или оборудования с высокими пусковыми токами - для них лучше выбрать характеристику C или D
• Не рассчитан на частое включение/выключение под нагрузкой - не является переключателем

Примеры использования

• Защита солнечных панелей в микросетях с батарейным хранилищем (DC 48–400 В)
• Щиты управления электроприводами вагонов метро или электрокар
• Цепи питания светодиодных осветительных систем на постоянном токе
• Аккумуляторные системы UPS и резервного питания
• Промышленные контроллеры и PLC-системы с внешними источниками DC

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 63 А - особенно важно при работе с несколькими потребителями на одном выходе
• При использовании в системах с большой индуктивностью (например, катушки реле) убедитесь, что отключающая способность достаточна - в DC дуга горит дольше, чем в AC
• Для долговечности используйте качественные наконечники и затягивайте клеммы усилием 1,5–2 Нм
• Если планируете установку в щите с другими автоматами - учтите, что ширина 2 модуля занимает место, равное двум стандартным устройствам
• Проверяйте индикатор после каждого срабатывания - он даёт точную информацию о причине отключения (ручное или аварийное)
