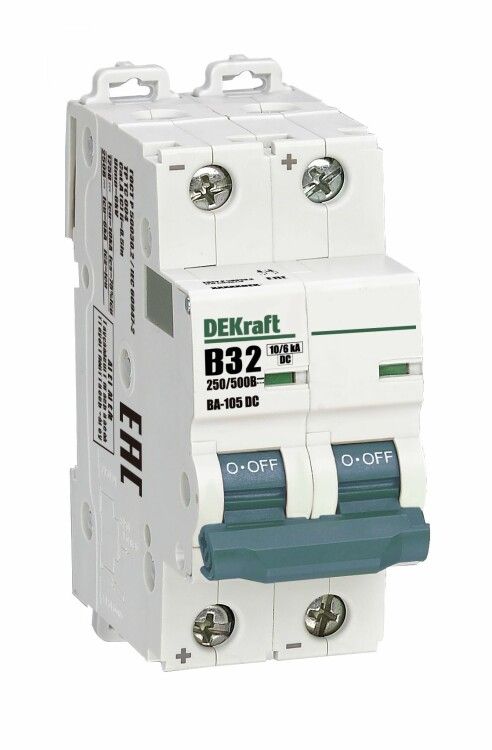

Выключатель автоматический двухполюсный ВА-105 2P B кривая 32A 500В DC | 13370DEK DEKraft APC

Автоматический выключатель ВА-105 DEKRAFT - двухполюсный аппарат с кривой срабатывания B и номинальным током 32 А, предназначенный для защиты цепей постоянного тока до 500 В. Устройство устанавливается на DIN-рейку и подходит как для промышленного, так и для бытового использования.

Назначение и область применения

Выключатель ВА-105 DEKRAFT защищает электрические цепи постоянного тока от перегрузок и коротких замыканий. Применяется в системах с высокими требованиями к надёжности: автономные энергоустановки, солнечные батареи, системы управления, железнодорожное оборудование, зарядные станции для электромобилей, промышленные контроллеры и аккумуляторные банки.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 500 В DC
• Количество полюсов: 2 (двухполюсный)
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для нагрузок с плавным запуском (например, электроника, светодиоды, малые двигатели)
• Отключающая способность: 10 кА при 250 В / 6 кА при 500 В - обеспечивает безопасное отключение даже при серьёзном КЗ
• Ширина: 2 модуля (36 мм)
• Максимальное сечение кабеля: 25 мм2 - позволяет использовать жесткие медные провода
• Степень защиты: IP20 - защита от доступа пальцев и предметов >12 мм, не предназначен для открытых или влажных сред
• Способ монтажа: на DIN-рейку типа TS35
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Частота: 50 Гц - указано для совместимости с сетями переменного тока, хотя устройство рассчитано исключительно на постоянный ток
• Соответствие нормам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 DEKRAFT монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте клеммы, рассчитанные на сечение до 25 мм2. Обязательно затягивайте зажимы моментом, соответствующим рекомендациям производителя - недостаточное усилие вызовет нагрев, избыточное - повредит контакт. Подключение осуществляется строго в соответствии с полярностью: вход и выход помечены на корпусе. Нельзя применять в цепях переменного тока - это приведёт к отказу устройства.

Безопасность и стандарты

Выключатель ВА-105 DEKRAFT сертифицирован по ГОСТ Р 50030.2-2010 и МЭК 60947-2, что гарантирует соответствие международным требованиям безопасности для коммутационной аппаратуры постоянного тока. Отключающая способность проверена на уровне 6 кА при максимальном рабочем напряжении 500 В DC. Индикатор состояния (окно на корпусе) позволяет визуально определить, находится ли аппарат во включенном, отключенном или сработавшем состоянии - даже при закрытой крышке щита.

Преимущества

• Работает в цепях постоянного тока до 500 В - большинство аналогичных устройств поддерживают только переменный ток
• Высокая отключающая способность (до 6 кА при 500 В) снижает риск возгорания при КЗ
• Индикатор состояния улучшает диагностику и обслуживание
• Устойчив к колебаниям температуры благодаря исполнению УХЛ4
• Поддерживает крупные сечения кабелей (до 25 мм2) - удобно для силовых линий

Ограничения применения

• Не цепям переменного тока - использование на AC приведёт к некорректному срабатыванию или выходу из строя
• Защита IP20 не предохраняет от попадания воды, пыли или влаги - нельзя устанавливать в открытом виде, на улице или в сырых помещениях без дополнительной защиты
• Не предназначен для частого включения/выключения - только для защиты, а не для оперативного управления
• При напряжении выше 500 В DC возможен пробой контактов - соблюдайте предельные значения

Примеры использования

• Щитовая система солнечной ЭС - защита массива фотоэлементов от КЗ и перегрузки
• Зарядная станция EV - контроль тока питания аккумуляторов
• Железнодорожный сигнал - питание от батарейного блока 48–110 В DC
• Промышленный контроллер - защита цепей 24–48 В DC с мощными потребителями
• UPS-системы с литий-ионными аккумуляторами - фильтрация импульсных скачков

Практические советы

• Выбирая автомат ВА-105 DEKRAFT, убедитесь, что ваша цепь действительно работает на постоянном токе - не путайте с переменным
• При использовании нескольких аппаратов на одной рейке оставьте минимум 10 мм свободного места между ними для лучшей теплоотдачи
• Перед первым включением проверьте целостность кабелей и правильность подключения - особенно важно в DC-цепях, где дуга горит дольше
• Если планируете работу при температурах ниже −20 C, убедитесь, что все соединения выполнены качественно - металл становится более хрупким
• Не заменяйте этот автомат обычным бытовым выключателем на 250 В AC - он не справится с дугой постоянного тока
