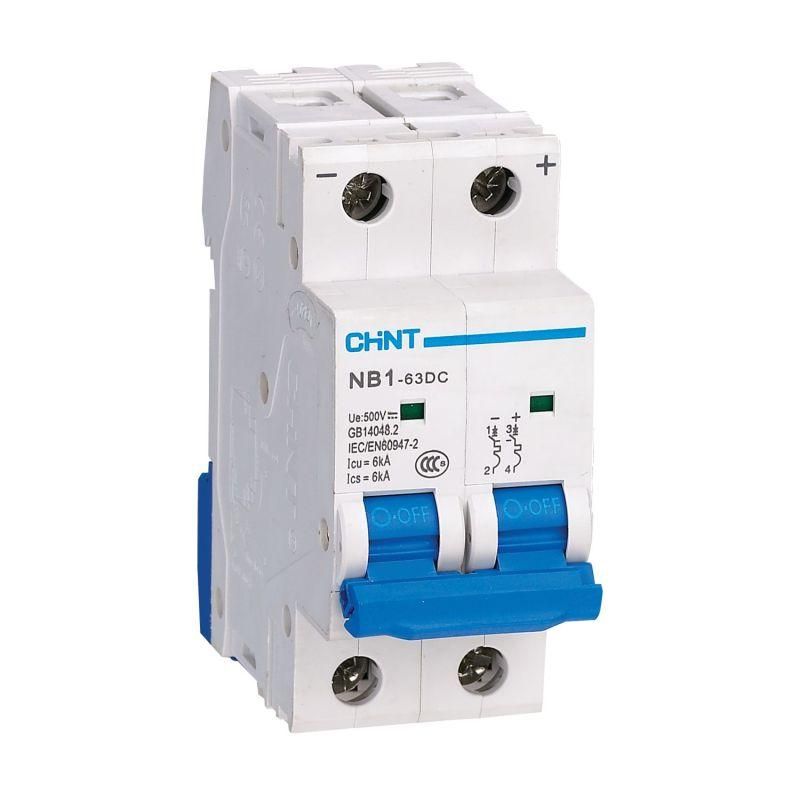

Выключатель автоматический двухполюсный NB1-63DC 2P 20A 6кА х-ка C 500В DC (R) | 182721 CHINT

Автоматический выключатель NB1-63DC — двухполюсный модульный аппарат с номинальным током 20 А и отключающей способностью 6 кА, предназначен для защиты цепей постоянного тока до 500 В в распределительных щитах промышленного оборудования, систем автоматизации и возобновляемой энергетики.

Назначение и область применения

Выключатель NB1-63DC используется для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Подходит для установки в щитах, где требуется надёжная коммутация и защита: солнечные электростанции, системы хранения энергии на базе аккумуляторов, промышленные контроллеры, транспортные системы с DC-питанием, оборудование с высоковольтными источниками постоянного тока.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 500 В постоянного тока (DC)
• Количество полюсов: 2 (двухполюсный)
• Отключающая способность: 6 кА — способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C — срабатывает при токе 7–10 кратном от номинала, подходит для нагрузок со средними пусковыми токами (например, двигатели, преобразователи)
• Напряжение изоляции: 300 В — максимальное напряжение между изолированными частями при нормальных условиях
• Степень защиты: IP20 — защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого щита
• Модульная ширина: 2 модуля (36 мм)
• Рабочая температура: от -35 °C до +70 °C — работает в широком температурном диапазоне, включая холодные помещения и жаркие условия
• Частота: 50–60 Гц — указана для совместимости с AC-системами, но сам выключатель рассчитан исключительно на постоянный ток
• Импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Степень загрязнения: 2 — допустимо использование в помещениях с умеренной запылённостью и отсутствием проводящей пыли

Совместимость и монтаж

Выключатель NB1-63DC монтируется на стандартную DIN-рейку 35 мм. Ширина 2 модуля позволяет легко размещать его в типовых распределительных щитах. Для подключения используются кабельные зажимы — подходят провода сечением, соответствующим номинальному току 20 А (обычно 1,5–4 мм² медный). Также возможна установка шин типа PIN и FORK. Устройство совместимо с другими аппаратами серии NB1-63DC, что обеспечивает единый стиль сборки щитов.

Безопасность и стандарты

Выключатель соответствует категории применения A — предназначен для защиты кабелей и оборудования от сверхтоков. Применяется в соответствии с требованиями IEC 60947-2 для аппаратов переменного и постоянного тока. Наличие окна индикации положения контактов позволяет визуально определить состояние аппарата (включен / отключен / сработал). Механическая износостойкость — 20 000 циклов, электрическая — 1500 циклов, что гарантирует долгую службу даже при частых операциях включения-выключения.

Преимущества

• Специализирован для работы в цепях постоянного тока — отличается от обычных AC-автоматов повышенной дугогашущей способностью
• Увеличенная отключающая способность (6 кА) повышает безопасность в мощных DC-сетях
• Гибкость комплектации: возможно подключение вспомогательных контактов XF9, сигнальных XF9J, расцепителей S9/V9 для удалённой индикации и автоматического отключения
• Удобная индикация: визуальное окно показывает, был ли выключатель отключен вручную или сработал от перегрузки
• Работает в экстремальных температурах — подходит для наружных щитов и суровых условий эксплуатации

Ограничения применения

• Не применяется в цепях переменного тока — даже при наличии частоты 50–60 Гц в спецификации, он не рассчитан на AC
• Степень защиты IP20 требует обязательной установки в закрытый щит — нельзя использовать в открытых или влажных местах
• Напряжение изоляции 300 В ниже номинального рабочего 500 В — это значит, что при пробое изоляции возможен выход из строя; важно соблюдать правила монтажа и избегать механических повреждений
• Не рекомендован для частых включений (более 10–15 раз в день) — длительная эксплуатация при частой коммутации снижает срок службы

Примеры использования

• Защита группы солнечных панелей в DC-распределительном щите с напряжением до 500 В
• Отключение батарейного массива в системе резервного питания (UPS) на постоянном токе
• Щит управления электромобильной зарядной станцией
• Цепи питания приводов и двигателей постоянного тока на производстве
• Распределительные щиты железнодорожного транспорта с DC-шинами

Практические советы

• Выбирая NB1-63DC, проверьте соответствие напряжения вашей сети — 500 В DC — это максимум, превышение недопустимо
• При использовании нескольких аппаратов одной серии — используйте одинаковые модели для унификации и удобства обслуживания
• Для дистанционной сигнализации срабатывания добавьте вспомогательный контакт XF9 — он передаёт сигнал в PLC или HMI
• При монтаже не затягивайте зажимы слишком сильно — это может повредить пластик корпуса или контакты
• Перед первым включением убедитесь, что все соединения выполнены правильно — в DC-цепях плохой контакт вызывает нагрев и риск возгорания
• Замена выключателя должна выполняться при отключённом питании — даже при открытом контакте в DC-цепи может сохраняться опасное напряжение
