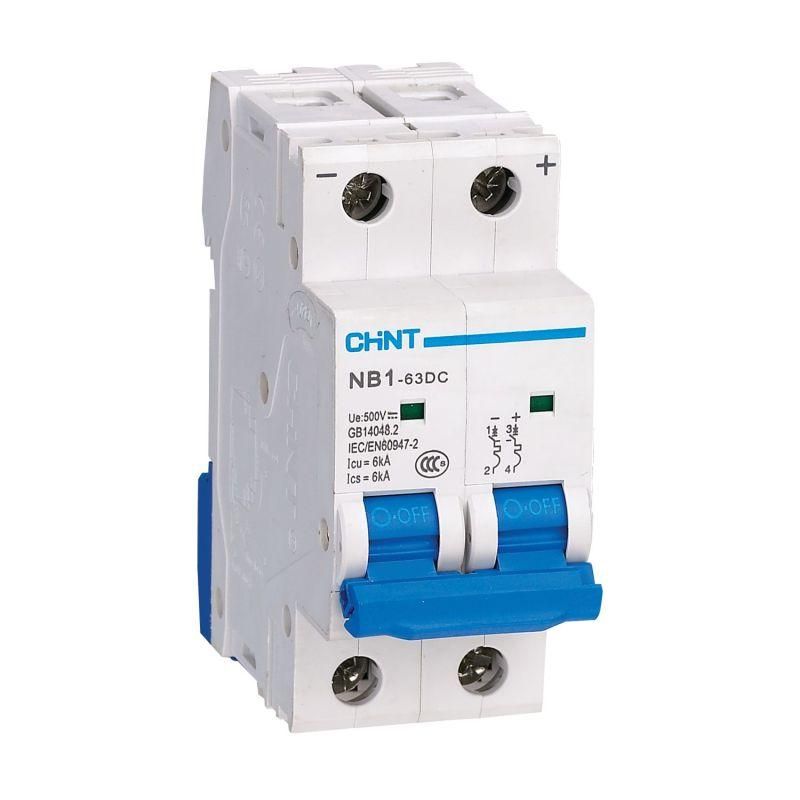

Выключатель автоматический двухполюсный NB1-63DC 2P 16A 6кА х-ка C 500В DC (R) | 182720 CHINT

Автоматический выключатель NB1-63DC - двухполюсный модульный аппарат с номинальным током 16 А и отключающей способностью 6 кА, предназначен для защиты цепей постоянного тока до 500 В в распределительных щитах промышленного оборудования, систем автоматизации и возобновляемой энергетики.

Назначение и область применения

Выключатель NB1-63DC используется для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Подходит для установки в щитах систем управления, солнечных электростанций, зарядных станций, промышленных конвейеров и других объектов с источниками постоянного тока. Применяется там, где требуется надёжное отключение при аварийных ситуациях, особенно в условиях частых коммутаций или высоких импульсных нагрузок.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 500 В постоянного тока (DC)
• Количество полюсов: 2
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - срабатывает при токе 7–10 кратном от номинала, подходит для нагрузок со средними пусковыми токами (например, двигатели, преобразователи)
• Напряжение изоляции: 300 В - максимальное напряжение между токоведущими частями и землёй, при котором сохраняется изоляция
• Модульная ширина: 2 модуля (36 мм)
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен
• Рабочая температура: от -35 C до +70 C - работает в широком температурном диапазоне, включая холодные помещения и жаркие условия
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50/60 Гц - указана для совместимости с переменным током, но выключатель рассчитан исключительно на постоянный ток
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшая проводящая пыль, типично для помещений с нормальным уровнем загрязнения

Совместимость и монтаж

Выключатель NB1-63DC монтируется на стандартную DIN-рейку 35 мм. Ширина 2 модуля позволяет легко размещать его рядом с другими автоматами в щите. Для подключения используются кабельные наконечники (типы PIN и FORK), а также обычные винтовые зажимы. Устройство совместимо с другими аппаратами серии NB1-63DC, что обеспечивает единый стиль сборки щита. Наличие окна индикации позволяет визуально определить состояние контактов - включено/выключено.

Безопасность и стандарты

Выключатель соответствует требованиям категории применения A, что гарантирует селективность и точность срабатывания при перегрузках. Конструкция выполнена в соответствии с международными стандартами для аппаратов постоянного тока. Отключающая способность 6 кА обеспечивает безопасность даже при серьёзных КЗ в малых и средних распределительных сетях. Однако важно соблюдать правила монтажа: не использовать в условиях повышенной влажности, пыли или химически активной среды - степень защиты IP20 не предусматривает защиту от жидкостей.

Преимущества

• Универсальная характеристика C - хорошо сочетается с большинством промышленных нагрузок, включая инверторы и двигатели
• Высокая механическая износостойкость - до 20 000 циклов включения/отключения
• Гибкость расширения - возможно подключение вспомогательных контактов XF9, сигнальных XF9J и расцепителей S9/V9 для удалённой индикации и автоматического отключения
• Яркая индикация положения контактов - удобно при обслуживании и диагностике
• Работает в экстремальных температурах - подходит для установки вне отапливаемых помещений

Ограничения применения

• Не применяется в цепях переменного тока - только для постоянного тока до 500 В
• Степень защиты IP20 не допускает использование во влажных, пыльных или открытых местах
• Напряжение изоляции 300 В ограничивает применение в цепях с потенциалом выше этого значения относительно земли
• Не рекомендован для частых оперативных включений более 1500 раз в год - это предел электрической износостойкости
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, мощные электромоторы без плавного запуска)

Примеры использования

• Щиты солнечных электростанций - защита PV-строк от КЗ и перегрузок
• Зарядные устройства для электромобилей - управление и защита цепей постоянного тока
• Промышленные контроллеры и системы автоматизации - защита цепей питания PLC, датчиков, сервоприводов
• Железнодорожные системы - питание сигнализации, освещения, бортовой сети
• UPS-системы с батарейными массивами - контроль и отключение при аварии

Практические советы

• Выбирая NB1-63DC, проверьте соответствие напряжения вашей цепи - 500 В DC максимум для двухполюсного исполнения
• При использовании в щитах с несколькими автоматами - убедитесь, что суммарная ширина не превышает место на рейке; каждый полюс занимает 18 мм
• Для дистанционной индикации работы используйте вспомогательный контакт XF9 - он передаёт сигнал в систему управления
• Не затягивайте клеммы слишком сильно - это повредит пластиковые детали и снижает срок службы
• Перед первым включением проверьте фиксацию на DIN-рейке - аппарат должен плотно сесть без люфта
• Если планируете подключение через шины - выбирайте наконечники типа PIN, они обеспечивают лучший контакт, чем просто оголённый провод
