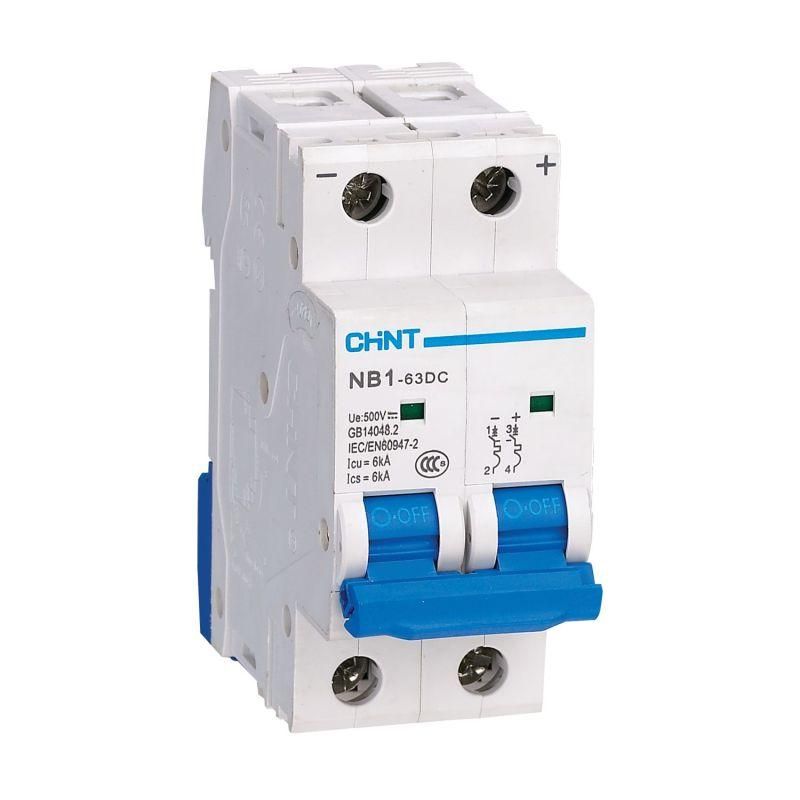

Выключатель автоматический двухполюсный NB1-63DC 2P 13A 6кА х-ка C 500В DC (R) | 182719 CHINT

Автоматический выключатель NB1-63DC - двухполюсный модульный аппарат с номинальным током 13 А и отключающей способностью 6 кА, предназначен для защиты цепей постоянного тока до 500 В в распределительных щитах промышленного оборудования, систем автоматизации и возобновляемой энергетики.

Назначение и область применения

Выключатель NB1-63DC используется для редких операций включения и отключения цепей постоянного тока, а также для защиты от перегрузок и коротких замыканий. Подходит для установки в щитах систем управления, солнечных электростанций, зарядных станций, тягового оборудования, промышленных конвейеров и других объектов с источниками постоянного тока. Применяется там, где требуется надёжная защита при высоких импульсных нагрузках.

Технические характеристики

• Номинальный ток: 13 А
• Номинальное напряжение: 500 В постоянного тока (DC)
• Количество полюсов: 2
• Отключающая способность: 6 кА
• Характеристика срабатывания: C (срабатывает при токе 7–10 кратном от номинала)
• Напряжение изоляции: 300 В
• Импульсное напряжение: 4 кВ
• Рабочая температура: от -35 C до +70 C
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Модульная ширина: 2 модуля (36 мм)
• Частота: 50/60 Гц (не влияет на работу в цепях постоянного тока)
• Степень загрязнения: 2 (умеренная запылённость, типичная для внутренних помещений)
• Механический ресурс: 20 000 циклов включения/отключения
• Электрический ресурс: 1 500 циклов при номинальной нагрузке

Совместимость и монтаж

Выключатель NB1-63DC устанавливается на стандартную DIN-рейку шириной 35 мм. Ширина устройства - два модуля (36 мм), что позволяет легко размещать его в щитах совместно с другими модульными аппаратами. Клеммы рассчитаны на подключение одножильных и многожильных проводов, а также шин типа PIN и FORK. Для фиксации используйте зажимы с моментом затяжки, соответствующим рекомендациям производителя - переизбыток усилия повредит клемму.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2 для автоматических выключателей в цепях постоянного тока. Наличие индикатора положения контактов (окошко на корпусе) позволяет визуально определить состояние аппарата - включен/выключен. Уровень изоляции 300 В обеспечивает безопасность при работе в условиях возможных скачков напряжения. Серия NB1-63DC прошла испытания на импульсное напряжение 4 кВ, что важно для защиты от коммутационных перенапряжений в DC-системах.

Преимущества

• Специализированная версия для цепей постоянного тока - отличается от AC-аналогов повышенной дугогашущей способностью.
• Высокая отключающая способность (6 кА) обеспечивает защиту даже при значительных токах КЗ в DC-сетях.
• Работает в широком диапазоне температур - подходит для холодных складов и жарких машинных залов.
• Возможность комплектации вспомогательными контактами (XF9, XF9J) и расцепителями (S9/V9) для удалённой сигнализации и дистанционного отключения.
• Прозрачная индикация положения контактов снижает риск ошибок при обслуживании.

Ограничения применения

• Не применяется в цепях переменного тока - только для постоянного тока до 500 В.
• Степень защиты IP20 исключает использование во влажных, пыльных или открытых помещениях без дополнительной защиты.
• Напряжение изоляции 300 В ограничивает применение в системах с напряжением выше этого значения, даже если номинальное напряжение 500 В.
• Не предназначен для частого включения/отключения - ресурс составляет всего 1500 электрических циклов; для часто коммутируемых цепей нужны контакторы.

Примеры использования

• Защита группы солнечных панелей в DC-распределительном щите с напряжением до 500 В.
• Отключение цепи питания контроллеров в системе автоматизации производства.
• Щит зарядной станции для электромобилей с батарейным массивом.
• Цепи постоянного тока в железнодорожном транспорте (например, управление световой сигнализацией).

Практические советы

• Выбирая NB1-63DC, проверьте соответствие напряжения вашей системы - 500 В DC - максимальное допустимое значение для двухполюсного варианта.
• При использовании в системах с высокой индуктивностью (например, двигатели постоянного тока) учтите, что дуга гасится медленнее, чем в AC - это уже учтено конструкцией, но требует соблюдения правил монтажа.
• Для удалённой сигнализации о сработавшем автомата выбирайте модель с дополнительным контактом XF9J - он активируется только при аварийном отключении.
• Не смешивайте этот автомат с AC-устройствами в одном щите без чёткого обозначения - путаница может привести к ошибкам при ремонте.
• При сборке щита убедитесь, что посадочные места на DIN-рейке не деформированы - иначе автомат будет плохо зафиксирован.
