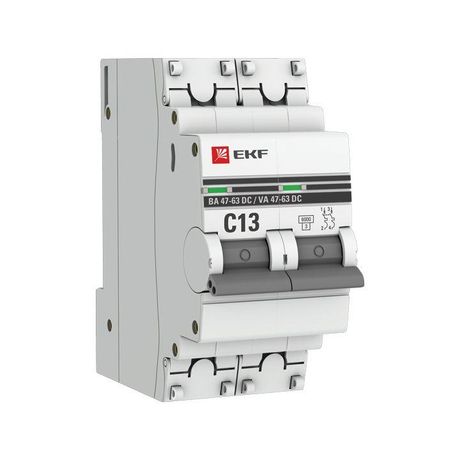

Автоматический выключатель 2P 13А (C) 6кА ВА 47-63 DC EKF PROxima - mcb4763-DC-2-13C-pro

Автоматический выключатель ВА 47-63 DC - это двухполюсный коммутационный аппарат с номинальным током 13 А и отключающей способностью 6 кА, предназначенный для защиты цепей постоянного тока. Бренд EKF и артикул mcb4763-dc-2-13c-pro указывают на серию PROxima, где устройство сочетает повышенную надёжность и простоту монтажа на DIN-рейку.

Назначение и область применения

Автоматический выключатель ВА 47-63 DC защищает электрические цепи постоянного тока от перегрузок и коротких замыканий. Подходит для использования в системах с источниками питания постоянного тока: солнечные электростанции, системы энергонезависимости, промышленные контроллеры, зарядные устройства, транспортные средства с DC-сетями до 500 В.

Технические характеристики

• Номинальный ток: 13 А
• Количество полюсов: 2 (двухполюсный)
• Номинальное напряжение: 500 В постоянного тока (DC)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, малые двигатели)
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Поперечное сечение провода: 1–25 мм2 - совместим с медными жилами от тонких до мощных кабелей
• Монтаж: на DIN-рейку шириной 35 мм, занимает 2 модуля (36 мм)
• Глубина монтажа: 41 мм - требует достаточного места внутри щита
• Рабочая температура: от –25 C до +50 C - допускает эксплуатацию в неотапливаемых помещениях и на улице (при защите от осадков)
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги
• С коммутируемым нейтральным проводником: да - позволяет отключать оба провода, включая ноль, что важно для безопасности в DC-системах
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на оборудование
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях вторичного уровня
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Выключатель ВА 47-63 DC легко фиксируется на стандартной DIN-рейке благодаря улучшенному зажимному механизму. Установка происходит одним движением - достаточно вставить устройство в рейку и защёлкнуть. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками - они позволяют опломбировать автомат, чтобы исключить несанкционированное вмешательство. Кабель сечением 1–25 мм2 затягивается без инструментов, но рекомендуется проверить надёжность соединения после первого включения.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для коммутационных аппаратов постоянного тока. Наличие класса токоограничения 3 и категории перенапряжения III подтверждает соответствие уровню защиты в промышленных условиях. Цветовой индикатор на передней панели показывает состояние: «ON» - включен, «OFF» - отключен. Это повышает безопасность при обслуживании. IP20 не обеспечивает защиту от внешних факторов - для открытых мест требуется дополнительная герметизация щита.

Преимущества

• Усиленный корпус с заклёпками - предотвращает деформацию при длительной эксплуатации
• Пластиковые крышки на зажимах - исключают доступ к токоведущим частям без инструмента, поддерживают пломбировку
• Удобная ручка управления - обеспечивает чёткое положение и минимальное усилие при переключении
• Цветовая индикация состояния - сразу видно, включён или отключён автомат
• Поддержка коммутации нулевого проводника - важна для полного отключения DC-цепи
• Долгий срок гарантии - 7 лет свидетельствуют о высокой надёжности сборки

Ограничения применения

• Не предназначен для переменного тока (AC) - применение в AC-сетях недопустимо
• IP20 - нельзя использовать в сырых, пыльных или наружных условиях без корпуса с более высокой степенью защиты
• Имеет ограниченную рабочую температуру - ниже –25 C возможны отказы в работе механизмов
• Не подходит для нагрузок с очень высоким пусковым током (например, крупные двигатели) - для них нужна характеристика D
• Запрещено подключение проводов меньше 1 мм2 - риск плохого контакта и нагрева

Примеры использования

• Защита солнечных батарей в домашних фотоэлектрических системах
• Отключение цепей постоянного тока в UPS-источниках бесперебойного питания
• Щиты управления автономными насосами и вентиляторами на 48 В DC
• Электрооборудование железнодорожного транспорта, электрокаров, электроскутеров
• Промышленные контроллеры и PLC-устройства с питанием от DC-источников

Практические советы

• Перед монтажом проверьте, что напряжение сети соответствует 500 В DC - превышение вызовет пробой изоляции
• При использовании в холодном помещении (ниже 0 C) избегайте резких включений - механизм может работать с задержкой
• Обязательно используйте пломбы на крышках зажимов, особенно в общественных или промышленных объектах
• При подключении многожильных проводов используйте наконечники - это повысит долговечность контакта
• Для систем с несколькими последовательно включёнными автоматами убедитесь, что суммарная глубина (по 41 мм каждый) поместится в шкаф
• Если требуется дополнительная комплектация (блокировки, сигнализация), выбирайте модели с пометкой «возможно» - совместимые аксессуары есть в каталоге EKF PROxima
