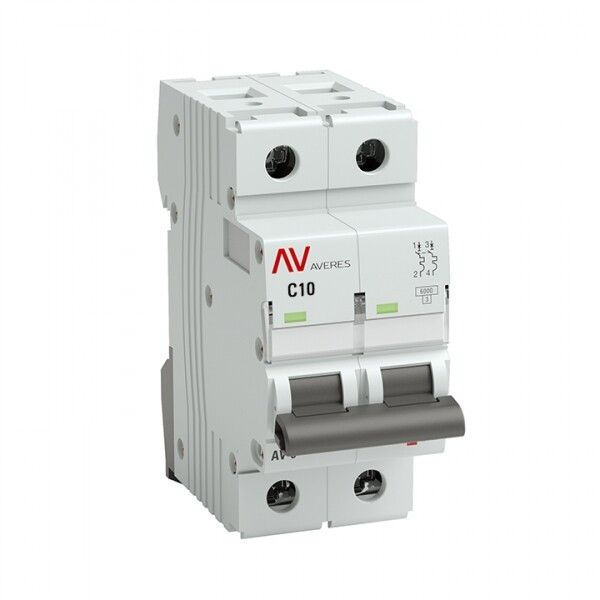

Выключатель автоматический двухполюсный AV-6 DC 10А C 6кА AVERES | mcb6-DC-2-10C-av EKF

Автоматический выключатель модульный двухполюсный 10А C 6кА AV-6 DC от EKF предназначен для защиты цепей постоянного тока в бытовых и промышленных системах. Этот аппарат серии AV-6 DC обеспечивает надёжное отключение при перегрузках и коротких замыканиях, совместим с DIN-рейкой и рассчитан на работу в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 10А C 6кА AV-6 DC используется для защиты электрооборудования, работающего от постоянного тока (DC): солнечных батарей, светодиодных осветительных систем, зарядных устройств, промышленных контроллеров, тягового оборудования и других нагрузок с питанием 250–800 В DC. Подходит для установки в щитах жилых домов, офисов, производственных участках и энергообъектах.

Технические характеристики

• Номинальный ток: 10 А
• Тип напряжения: постоянный ток (DC)
• Номинальное напряжение: 500 В
• Номинальное напряжение изоляции: 660 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходящая для нагрузок со средним пуском (например, двигатели, преобразователи)
• Количество полюсов: 2
• Класс токоограничения: 3 - высокая скорость отключения снижает энергию КЗ
• Категория перенапряжения: III - защищённые распределительные системы
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ
• Тип расцепителя: электромагнитный + тепловой - двойная защита от КЗ и перегрузки
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли
• Степень загрязнения: 2 - допустима умеренная запылённость в помещении
• Рабочий диапазон температур: –25 … +50 C
• Подключаемое сечение провода: 1–25 мм2 - подходит для медных и алюминиевых жил
• Ширина по модулям: 2M - занимает два стандартных места на DIN-рейке
• Глубина монтажа: 50 мм - требует достаточного свободного пространства внутри щита
• Частота: 50 Гц - указана для совместимости с переменным током, хотя работает исключительно на постоянном
• Гарантийный срок: 120 месяцев (10 лет)

Совместимость и монтаж

Автоматический выключатель AV-6 DC легко устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для правильного монтажа важно соблюдать глубину посадки - минимум 50 мм внутреннего пространства щита. Коммутируемые фазы и ноль поддерживаются - можно использовать в цепях с заземлением и без него. Присоединение проводов осуществляется через затяжные клеммы с защитными шторками. Наличие окна реального положения контакта позволяет визуально определить состояние аппарата без вскрытия.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2-2006). Сертифицирован для применения в помещениях класса климатического исполнения УХЛ4 - то есть при температуре ниже нуля и повышенной влажности. Конструкция имеет литую переднюю панель и жёсткий корпус с девятью заклепками - повышена механическая прочность и безопасность при работе с токами до 6 кА.

Преимущества

• Механизм мгновенной коммутации (ММК) - снижает время отключения при КЗ, увеличивает долговечность контактной группы
• Защитные шторки на клеммах предотвращают случайное прикосновение к токоведущим частям
• Окно реального состояния контактов показывает, открыт или закрыт автомат - удобно при диагностике
• Удобное окно для этикетирования - позволяет четко пометить каждую цепь
• Полный набор аксессуаров - возможно подключение дополнительных контактов, расцепителей, сигнализаторов
• Жёсткий корпус с 9 заклепками - гарантирует сохранность внутренних механизмов даже при внешнем ударе

Ограничения применения

• Не применяется в сетях переменного тока - только для постоянного тока (DC)
• Степень защиты IP20 не допускает использование во влажных, пыльных или outdoor-условиях
• Максимальное рабочее напряжение - 500 В; при более высоких значениях требуется проверка совместимости с другими полюсами
• Не рекомендован для частых операционных включений/выключений - не является кнопочным управляемым устройством
• Не предназначен для установки на монтажную плату вне щита - функция “возможна установка” относится лишь к специальному варианту сборки, не базовому

Примеры использования

• Щит управления солнечной электростанцией (PV-система) с выходом 48–400 В DC
• Цепь питания LED-освещения на 24–110 В DC в торговых центрах
• Защита силовых цепей промышленных инверторов и ЧРП
• Распределительный щит автономного объекта с аккумуляторной батареей (UPS, гибридные системы)
• Оборудование железнодорожного транспорта с питанием от постоянного тока

Практические советы

• Выбирая автомат AV-6 DC, обязательно учтите тип нагрузки - характеристика «C» хорошо подходит для двигателей и преобразователей, но плохо для мощных нагревателей (для них лучше «B»)
• Проверьте соответствие сечения провода - минимальное 1 мм2, максимальное 25 мм2. Перегрузка по площади снизит надёжность контакта
• При использовании нескольких аппаратов на одной рейке - оставляйте между ними воздушный зазор ≥5 мм для лучшего теплоотвода
• Перед первым включением убедитесь, что все клеммы плотно затянуты - особенно важны при длительной работе на постоянном токе
• Для сложных систем используйте аксессуары: сигнализацию положения контакта или дополнительные контакты для удаленного контроля
