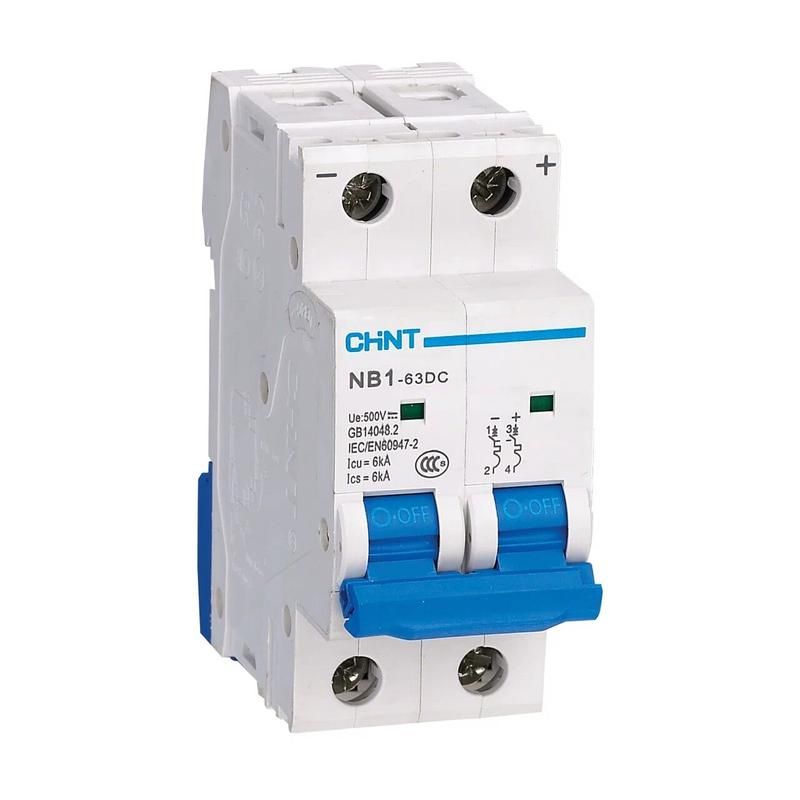

Выключатель автоматический двухполюсный NB1-63DC 2P 10A 6кА х-ка C 500В DC (R) | 182718 CHINT

Автоматический выключатель NB1-63DC - двухполюсный модульный аппарат для защиты цепей постоянного тока напряжением до 500 В и током до 10 А. Применяется в распределительных щитах систем автоматизации, возобновляемой энергетики и промышленного оборудования. Надёжно защищает от перегрузок и коротких замыканий, соответствует требованиям к работе в условиях повышенной механической и термической нагрузки.

Назначение и область применения

Выключатель NB1-63DC предназначен для защиты электрических цепей постоянного тока (DC) от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования, солнечных электростанций, систем зарядки электромобилей, тяговых и управляющих контуров. Обеспечивает безопасное отключение при аварийных ситуациях, не требует частых операций включения-выключения.

Технические характеристики

• Род тока: постоянный (DC)
• Номинальный ток: 10 А
• Номинальное напряжение: 500 В DC
• Количество полюсов: 2
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C (отключение при токе 7–10 кратном номинальному)
• Номинальное напряжение изоляции (Ui): 300 В
• Номинальное импульсное выдерживаемое напряжение (Uimp): 4 кВ
• Степень загрязнения: 2 (умеренные уровни пыли и влаги)
• Модульная ширина: 2 модуля (36 мм)
• Рабочая температура: от -35 C до +70 C
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Частота: 50–60 Гц (не влияет на работу при постоянном токе, указана для совместимости с переменным током в смешанных системах)

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабельные зажимы - допускаются провода сечением до 16 мм2. Также возможна коммутация через шины типа PIN и FORK. Выключатель NB1-63DC совместим с другими аппаратами серии NB1-63DC, что позволяет собирать компактные щиты с единым форм-фактором. Ширина 2 модуля обеспечивает плотную укладку в щите без лишних зазоров.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 для аппаратов постоянного тока. Категория применения A гарантирует надёжное отключение при коротком замыкании даже при высоких значениях тока. Уровень импульсной прочности 4 кВ обеспечивает устойчивость к переходным перенапряжениям, характерным для систем с батареями и преобразователями. Индикация положения контактов (окно на рычаге) позволяет визуально определить состояние аппарата - включен/отключен/сработал.

Преимущества

• Высокая отключающая способность (6 кА) - подходит для мощных систем с большими токами КЗ, например, в фотоэлектрических массивах.
• Работает при экстремальных температурах - от -35 C до +70 C, что важно для открытых площадок и холодных регионов.
• Гибкость комплектации: возможно подключение вспомогательных контактов XF9, сигнальных XF9J и расцепителей S9/V9 для удалённой индикации и автоматического отключения.
• Механическая долговечность - 20 000 циклов включения-отключения, электрическая - 1500 циклов, что снижает потребность в обслуживании.

Ограничения применения

• Не предназначен для работы при напряжении выше 500 В DC - использование в цепях 1000 В DC требует другого исполнения (например, 4-полюсного).
• Степень защиты IP20 исключает применение во влажных, запылённых или наружных помещениях без дополнительной защиты корпуса.
• Характеристика “C” не подходит для цепей с высокими пусковыми токами (например, мощные двигатели), где лучше использовать “D”. Для светодиодных нагрузок и электроники рекомендуются типы “B” или “Z”.
• Не рассчитан на частые включения/отключения - более 10–15 раз в день может снизить срок службы.

Примеры использования

• Защита группы солнечных панелей в DC-распределительном щите с напряжением до 500 В.
• Отключение цепи питания контроллеров в системах автоматизации производства.
• Щит зарядной станции для электрокаров - защита от перегрузки при одновременной зарядке нескольких аккумуляторов.
• Цепи управления в железнодорожном транспорте, работающие от постоянного тока 480–500 В.

Практические советы

• Перед установкой проверьте соответствие напряжения сети значению 500 В DC - превышение недопустимо.
• При сборке щита используйте только кабели с жилами, соответствующими сечению, указанному в документации (до 16 мм2).
• Для сложных систем с дистанционным управлением добавьте вспомогательный контакт XF9 - он передаёт сигнал о состоянии автомата в PLC.
• Если требуется защита от потери напряжения, установите расцепитель V9 - он отключит цепь при просадке ниже заданного порога.
• Не устанавливайте NB1-63DC рядом с источниками тепла - нагрев может вызвать ложное срабатывание или снижение срока службы.
