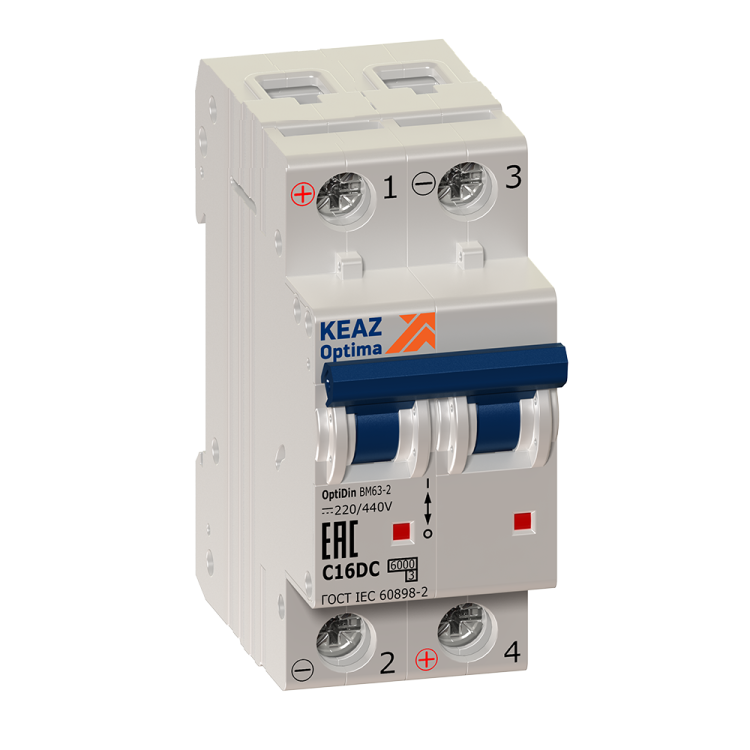

Выключатель автоматический двухполюсной OptiDin BM63-2C10-DC-УХЛ3 (Новый) | 261232 КЭАЗ

Автоматический выключатель модульный двухполюсный 10А C 6кА DC BM63-2C10-DC-УХЛ3 от КЭАЗ предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот аппарат используется в системах управления, энергообеспечении и автоматизации, особенно там, где требуется надежная работа при экстремальных температурах.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 10А C 6кА DC BM63-2C10-DC-УХЛ3 защищает электрические цепи постоянного тока (DC) от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Применяется в системах с источниками постоянного тока: солнечных электростанциях, аккумуляторных батареях, промышленных контроллерах, тяговых установках, зарядных станциях для электромобилей и других DC-сетях до 230 В.

Технические характеристики

• Номинальный ток: 10 А - максимальный допустимый ток при нормальной работе;
• Количество полюсов: 2 - одновременно отключаются оба провода (плюс и минус);
• Номинальное напряжение: 230 В DC - работает в сетях постоянного тока до этого значения;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А;
• Характеристика расцепления: C - срабатывает при токах 5–10 крат от номинала, подходит для нагрузок со средним пуском (например, двигатели, преобразователи);
• Тип расцепителя: электромагнитный + тепловой - обеспечивает защиту как от кратковременных скачков, так и от долговременных перегрузок;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли; подходит только для внутренней установки;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температурах от –60 C до +60 C, устойчив к влажности и колебаниям окружающей среды;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные медные провода;
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 75 мм - требует достаточного места внутри шкафа;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные высоковольтные импульсы;
• Класс токоограничения: 3 - быстрое гашение дуги снижает энергию, передаваемую в аварийную зону;
• Категория перенапряжения: IV - предназначен для установки на входе в объект или в местах с высокой вероятностью перенапряжений;
• Отключение незащищенной нейтрали: да - при отключении размыкаются оба полюса, даже если один из них не имеет защиты;
• Частота: 50 Гц - указан для совместимости с переменным током, хотя устройство работает исключительно с постоянным;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренная влажность в помещении;
• Наличие дополнительных контактов: да - возможно подключение сигнализирующих или блокировочных контактов (не входят в комплект).

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 10А C 6кА DC BM63-2C10-DC-УХЛ3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать корпус на рейке щелчком - никаких болтов или инструментов не требуется. Подключение проводов осуществляется через зажимы на лицевой стороне. Оба полюса имеют одинаковые клеммы - можно подключать как положительный, так и отрицательный провод. Убедитесь, что глубина шкафа составляет не менее 75 мм. Дополнительные контакты подключаются после установки аппарата - они требуют внешнего кабеля и согласования с системой управления.

Безопасность и стандарты

BM63-2C10-DC-УХЛ3 соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Произведен на территории РФ и включен в Реестр промышленной продукции (код РЭ-2499/20). Сертифицирован для работы в условиях повышенной опасности благодаря классу перенапряжения IV и токоограничению уровня 3. Отключение обоих полюсов гарантирует полную электробезопасность при обслуживании.

Преимущества

• Высокая отключающая способность (6 кА) для постоянного тока - выше, чем у многих аналогичных решений;
• Широкий диапазон рабочих температур (–60…+60 C) - подходит для холодных регионов и открытых площадок;
• Двухполюсное отключение - полностью разрывает цепь, исключая риск остаточного потенциала;
• Поддержка дополнительных контактов - удобно для интеграции в системы контроля и сигнализации;
• Сертификация и соответствие реестру РФ - легально применяется в государственных и промышленных проектах;
• Компактность - всего 2 модуля занимают мало места на рейке.

Ограничения применения

• Не предназначен для переменного тока (AC) - использование в сети 220 В AC вызовет отказ или повреждение;
• IP20 не обеспечивает защиту от влаги - нельзя использовать вне закрытых шкафов или в сырых помещениях;
• Напряжение не более 230 В DC - превышение может вызвать пробой изоляции;
• Не рекомендуется для частых операций включения/выключения - не является контактным устройством;
• Требуется точное соблюдение полярности при подключении - хотя он не чувствителен к направлению тока, некорректное подсоединение может нарушить работу дополнительных контактов.

Примеры использования

• Защита солнечных панелей в малых ЭС - от перегрузок при затенении или коротком замыкании в кабеле;
• Щиты питания от свинцово-кислотных или литий-ионных аккумуляторов в бесперебойниках и резервных системах;
• Цепи управления промышленными роботами и конвейерами с питанием от DC-источников;
• Зарядные станции для электрокаров - защита цепей постоянного тока от выхода из строя;
• Железнодорожные системы сигнализации и освещения с использованием батарейных массивов.

Практические советы

• Выбирая этот автомат, проверьте, чтобы ваша система работала именно на постоянном токе - неверное применение приведёт к выходу из строя;
• При подключении кабелей сечением 25 мм2 используйте правильный момент затяжки - переусиливать нельзя, чтобы не повредить клеммы;
• Если планируете использовать дополнительные контакты - выберите модель с нужным типом (НО/НЗ) заранее, поскольку они не всегда совместимы;
• Для установки в холодных регионах убедитесь, что шкаф не нагревается слишком сильно - перепады температур могут вызывать конденсацию;
• Обращайте внимание на маркировку “DC” - внешне BM63-2C10-DC-УХЛ3 ничем не отличается от переменнотокового варианта, но работать с AC нельзя.
