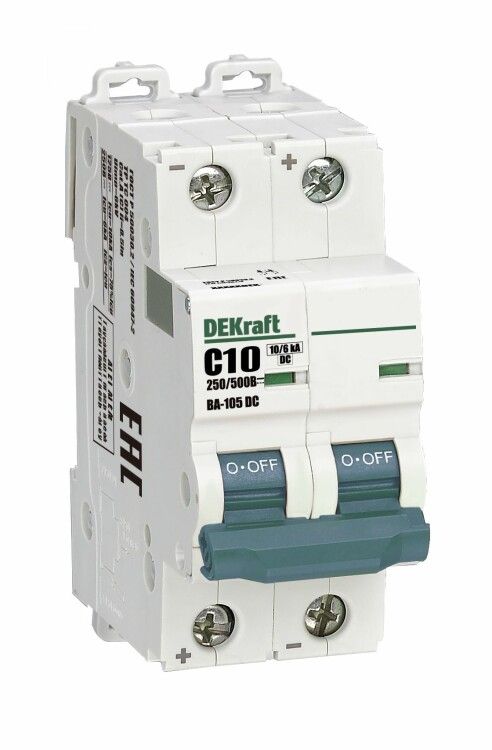

Выключатель автоматический двухполюсный ВА-105 2P C кривая 10A 500В DC | 13390DEK DEKraft APC

Автоматический выключатель ВА-105 от DEKraft - двухполюсное устройство на 10 А и 500 В постоянного тока, предназначенное для защиты цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, подходит для промышленных и бытовых систем постоянного тока, включая системы автоматизации, энергообеспечения и транспорта.

Назначение и область применения

Выключатель ВА-105 используется для защиты электрических цепей постоянного тока от сверхтоков - перегрузок и коротких замыканий. Применяется там, где требуется надёжная коммутация и защита: в системах автоматизации, на транспорте (электромобили, метро, железные дороги), в фотоэлектрических станциях, источниках бесперебойного питания, зарядных устройствах и других установках с питанием от батарей или выпрямителей.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 500 В постоянного тока (DC)
• Количество полюсов: 2 (двухполюсный)
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, двигатели, светильники)
• Отключающая способность: 10 кА при 250 В DC / 6 кА при 500 В DC
• Ширина: 2 модуля (36 мм)
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Максимальное сечение кабеля: 25 мм2
• Способ монтажа: на DIN-рейку типа TS35
• Частота: 50 Гц - указана для совместимости с сетями переменного тока, но устройство работает только с постоянным током
• Исполнение: стационарное
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −40 C до +40 C и повышенной влажностью
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на входе и выходе - подходят провода сечением до 25 мм2. Подключение одножильных и многожильных проводов допускается, но рекомендуется использовать наконечники для многожильных жил. Монтаж выполняется без инструментов - фиксируется защёлкой на рейке. Обязательно соблюдать полярность при подключении: хотя аппарат не чувствителен к направлению тока, правильное подсоединение обеспечивает долгую работу контактов.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2 и российскому ГОСТ Р 50030.2-2010. Отключающая способность проверена при тестировании на постоянном токе - что важно, так как многие автоматы рассчитаны лишь на переменный ток. Индикатор состояния (окно на корпусе) позволяет визуально определить, включен ли аппарат или он отключился из-за аварии - даже если рычаг находится в промежуточном положении.

Преимущества

• Специализирован для работы с постоянным током - большинство аналогичных устройств работают только с переменным током
• Высокая отключающая способность (до 10 кА) обеспечивает безопасность при серьёзных КЗ
• Индикатор состояния повышает удобство диагностики и обслуживания
• Поддерживает большие сечения кабелей - до 25 мм2, что снижает риск нагрева и потерь
• Климатическое исполнение УХЛ4 позволяет применять в неотапливаемых помещениях и на объектах с суровыми условиями

Ограничения применения

• Не предназначено для использования в цепях переменного тока - попытка подключения к сети 220 В AC может привести к отказу или возгоранию
• Степень защиты IP20 исключает применение во влажных, запылённых или открытых местах - требует установки в щитовой или корпусе
• Отключающая способность снижается при увеличении напряжения: при 500 В DC максимальный ток КЗ - всего 6 кА, поэтому необходимо правильно выбирать место установки
• Не подходит для частых операций включения/выключения - предназначен для защиты, а не для регулярной коммутации

Примеры использования

• Защита солнечных панелей в малых ЭС - предохраняет от КЗ при повреждении кабелей
• Щитовая зарядной станции электрокара - отключает цепь при перегрузке аккумулятора
• Цепи управления в железнодорожном транспорте - защита контроллеров и реле от импульсных скачков
• UPS-системы с батарейными массивами - предотвращает повреждение оборудования при внутреннем КЗ

Практические советы

• Выбирая автомат ВА-105, убедитесь, что ваша система работает именно на постоянном токе - не путайте с аналогами для переменного тока
• При использовании на высоких напряжениях (400–500 В DC) учтите сниженную отключающую способность - не превышайте 6 кА
• Для многожильных проводов используйте наконечники НШВИ - это повысит контакт и продлит срок службы
• Не устанавливайте рядом с источниками тепла - перегрев снижает точность срабатывания
• Проверьте соответствие номинала (10 А) нагрузке - лучше выбрать с запасом 20%, особенно при длительной работе
• Обратите внимание: ширина 2 модуля - значит, потребуется минимум 36 мм свободного места на DIN-рейке
