Выключатель автоматический двухполюсный ВА-105 2P C кривая 2A 500В DC | 13387DEK DEKraft APC

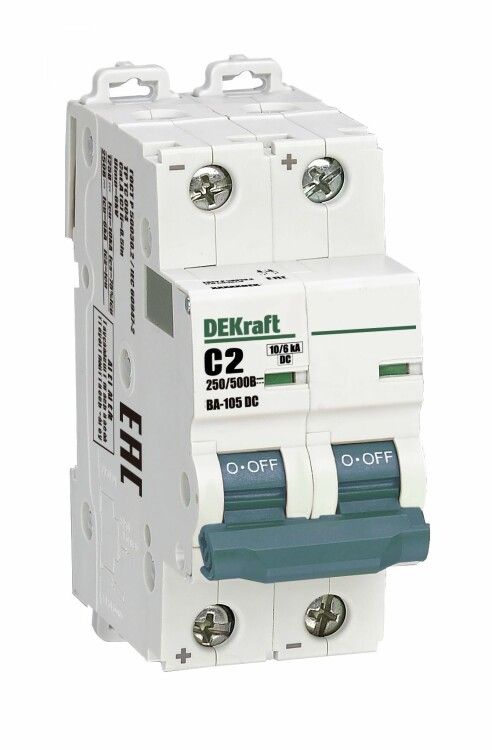

Автоматический выключатель ВА-105 DC от DEKRAFT - двухполюсное устройство с характеристикой отключения C и номинальным током 2 А, предназначенное для защиты цепей постоянного тока до 500 В. Устройство устанавливается на DIN-рейку и подходит для промышленной и бытовой автоматики.

Назначение и область применения

Автоматический выключатель ВА-105 DC защищает электрические цепи постоянного тока от перегрузок и коротких замыканий. Применяется там, где требуется надёжная коммутация и защита: системы автоматизации, управление транспортом, солнечные энергоустановки, аккумуляторные батареи, промышленные контроллеры и источники бесперебойного питания.

Технические характеристики

• Номинальный ток: 2 А
• Напряжение: 500 В постоянного тока (DC)
• Количество полюсов: 2
• Характеристика отключения: C - подходит для нагрузок со средним пусковым током (например, электронные устройства, малые двигатели)
• Отключающая способность: 10 кА при 250 В / 6 кА при 500 В
• Ширина: 2 модуля (36 мм)
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку типа TS35
• Частота: 50 Гц - указана для совместимости с переменными сетями, но устройство работает только с постоянным током
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом, без конденсации воды
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-105 DC монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на провода сечением до 25 мм2. Подключение возможно как одножильными, так и многожильными проводниками - предварительно рекомендуется использовать наконечники. Обязательно соблюдать полярность при подключении к цепям постоянного тока: "+" и "-" должны соответствовать маркировке на корпусе. Нельзя применять этот аппарат в цепях переменного тока - он не обеспечивает необходимую дугогашение при AC.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC соответствует международному стандарту МЭК 60947-2 и российскому ГОСТ Р 50030.2-2010. Отключающая способность проверена при тестировании на постоянном токе, что гарантирует безопасное отключение даже при высоких значениях КЗ. Индикатор состояния ("ON/OFF") позволяет визуально определить положение контактов, даже если рукоятка физически заклинена или повреждена.

Преимущества

• Специализированная версия для цепей постоянного тока - отличается от обычных AC-выключателей конструкцией дугогасительной камеры
• Высокая отключающая способность (до 6 кА при 500 В DC) - обеспечивает защиту в мощных системах
• Индикатор положения контактов - наглядно показывает, открыт ли контакт, даже при внешних повреждениях
• Поддержка больших сечений кабелей (до 25 мм2) - удобно для силовой части цепей
• Серия ВА-105 DC имеет согласованную комплектацию - легко найти аналогичные автоматы на другие токи из этой же серии

Ограничения применения

• Не переменному току - попытка установки в сети 220–380 В AC приведёт к отказу или возгоранию
• IP20 - нельзя использовать во влажных, запылённых или наружных условиях без дополнительной защиты (коробки, щита с герметизацией)
• Номинальный ток всего 2 А - не подходит для защиты крупных потребителей (двигатели, нагреватели выше 1 кВт)
• Климат UHL4 требует температурного контроля: не следует монтировать рядом с источниками тепла или в местах возможного переохлаждения ниже -25 C

Примеры использования

• Защита солнечных панелей в мини-ЭС - от перегрузки при затенении и КЗ в кабеле
• Цепи зарядки свинцово-кислотных аккумуляторов в UPS
• Управление питанием PLC-контроллеров в промышленных панелях
• Щиты постоянного тока в железнодорожных сигнализационных системах
• Оборудование для электромобилей и гибридных транспортных средств (низковольтные цепи 48–110 В DC)

Практические советы

• Выбирая автомат ВА-105 DC, убедитесь, что ваша система использует именно постоянный ток - неверное применение опасно!
• При использовании в цепях с большими емкостями (конденсаторы) учтите, что пусковой ток может превышать 2 А - выбирайте более высокий номинал или добавьте плавный пуск
• Проверяйте соответствие сечения кабеля: слишком тонкий провод вызовет перегрев, слишком толстый - плохо войдёт в зажим
• Для обслуживания: перед работой обязательно отключите питание - индикатор не является гарантом отсутствия потенциала на выводах
• Если нужна защита нескольких цепей - можно комбинировать несколько единиц ВА-105 DC одной серии в одном щите - они совместимы по форме и шагу монтажа
