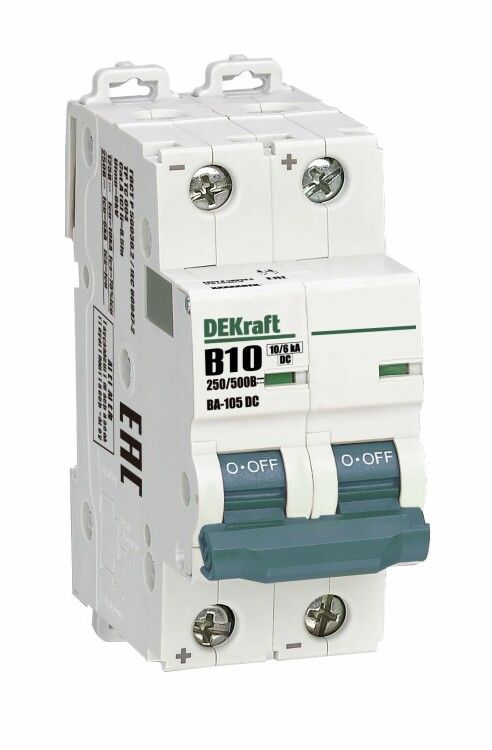

Выключатель автоматический двухполюсный ВА-105 2P B кривая 10A 500В DC | 13366DEK DEKraft APC

Автоматический выключатель ВА-105 DEKRAFT - двухполюсный аппарат с кривой срабатывания B, рассчитанный на работу в цепях постоянного тока до 500 В и током 10 А. Применяется для защиты оборудования от перегрузок и коротких замыканий в промышленной и бытовой электросетях, устанавливается на DIN-рейку.

Назначение и область применения

Выключатель ВА-105 DEKRAFT предназначен для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Подходит для использования в системах автоматизации, управляемых приводах, солнечных энергоустановках, батарейных массивах, железнодорожном транспорте, зарядных станциях и других устройствах, где используется постоянный ток. Может применяться как в промышленных условиях, так и в бытовых сетях с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 500 В DC
• Количество полюсов: 2 (двухполюсный)
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для нагрузок с плавным запуском (например, электроника, светодиоды, малые двигатели)
• Отключающая способность: 10 кА при 250 В DC / 6 кА при 500 В DC
• Ширина: 2 модуля (36 мм)
• Максимальное сечение подключаемого провода: 25 мм2
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Способ монтажа: на DIN-рейку типа TS35
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Частота: 50 Гц - указана для совместимости с переменными компонентами системы, сам выключатель работает только с постоянным током
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 DEKRAFT монтируется на стандартную DIN-рейку шириной 35 мм. Ширина 2 модуля позволяет легко размещать его рядом с другими устройствами в щите. Для подключения используются зажимы, рассчитанные на медные жилы сечением от 0,5 до 25 мм2. Нельзя использовать многожильные провода без наконечников - они должны быть обжаты. Монтаж выполняется при отключенном питании. После установки проверьте плотность фиксации и правильность подвода проводов - перегрев возможен при плохом контакте.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2 и российскому ГОСТ Р 50030.2-2010, что гарантирует соответствие требованиям безопасности при работе с постоянным током. Отключение происходит механически - без электронных элементов, повышая отказоустойчивость. Индикатор состояния (окошко) четко показывает, находится ли рычаг во включенном ("I") или отключенном ("O") состоянии, даже если он случайно закрыт крышкой щита.

Преимущества

• Работает исключительно с постоянным током - специально адаптирован для современных DC-систем, в отличие от обычных AC-автоматов
• Высокая отключающая способность (до 10 кА) обеспечивает безопасность при аварийных режимах
• Индикатор положения рукоятки снижает риск ошибочного включения при обслуживании
• Поддерживает большие сечения кабелей (до 25 мм2) - удобен для мощных потребителей
• Климатическое исполнение УХЛ4 делает его пригодным для холодных помещений и открытых площадок

Ограничения применения

• Не переменному току - использование в сети 220 В AC приведёт к выходу из строя
• Защита IP20 не предохраняет от попадания пыли, влаги и брызг - нельзя устанавливать в сырых местах, на улице или в помещениях с высокой влажностью без корпуса
• Отключающая способность снижена до 6 кА при 500 В - не следует применять в цепях с потенциальным током КЗ выше этого значения
• Не рекомендован для частых коммутаций (более 10–15 раз в день) - срок службы ограничен механической износостойкостью

Примеры использования

• Щиты солнечных электростанций - защита PV-панелей и контроллеров заряда
• Цифровые системы управления на заводе - питание PLC, сервоприводов, датчиков
• Железнодорожные и городские трамваи - контроль питания освещения, сигнализации
• UPS-батарейные банки - отключение при перегрузке или КЗ в DC-цепи
• Электромобили и зарядные станции - защита цепей постоянного тока средней мощности

Практические советы

• Выбирая автомат ВА-105 DEKRAFT, убедитесь, что ваша система использует именно постоянный ток - неверное применение вызовет пробой или возгорание
• При использовании кабелей сечением более 10 мм2 обязательно используйте наконечники - это повысит контакт и долговечность
• Не устанавливайте выключатель рядом с источниками тепла - нагрев снижает реальный порог срабатывания
• Перед первым включением проверьте целостность механизма: рычаг должен перемещаться свободно, без заеданий
• Для сервисного обслуживания лучше выбирать модели с видимым окном - это экономит время при диагностике
